U-7517M-10
- 제품명
- U-7517M-10
- 용도
- OPC UA I/O 모듈 (2-포트 Ethernet Switch)
- 특성
- 10/20-채널 AI
- 제조사
- ICPDAS(대만)
U-7517M-10
OPC UA I/O 모듈 (2-포트 Ethernet Switch) with 10/20-채널 아날로그 입력
U-7517M-10은 10/20 아날로그 입력을 제공하는 UAI I/O 모듈입니다. 데이지 체인 토폴로지를 구현하기 위한 듀얼 포트 이더넷 스위치가 내장되어 있습니다.
케이블 연결이 훨씬 간편하고 총 케이블 및 스위치 비용을 절감할 수 있습니다.
U-7517M-10은 IEEE 802.3af(클래스 2) 규격을 준수합니다. 이더넷 쌍을 통해 PoE 지원 네트워크로부터 전력을 수신할 수 있습니다.
이 기능은 시스템 설계를 단순화하고 공간을 절약하며 배선 및 전원 소켓을 줄일 수 있는 뛰어난 유연성과 효율성을 제공합니다.
모듈, 연결 및 I/O 상태를 웹 브라우저를 통해 구성/제어/모니터링할 수 있는 웹 UI를 제공합니다. 쉽고 빠르며 별도의 앱이 필요 없습니다.
산업 통신에서 UAI I/O는 OPC UA 서버, MQTT 클라이언트, RESTful API 프로토콜을 제공합니다(모든 통신을 동시에 실행할 수 있음).
사용자는 자신의 경우에 따라 네트워킹 모드를 선택할 수 있습니다.
그리고 표시, 분석 또는 전략을 위해 내장 I/O 채널의 값을 클라우드 시스템 또는 필드 제어 시스템으로 전송합니다.
확장 지원. 아날로그 신호를 더 읽기 쉬운 값으로 변환합니다. 논리함수 규칙 설정 IF, THEN, ELSE를 지원하여 I/O 및 가상 포인트에 대한 논리 조건/액션을 설정할 수 있으며, 설정된 규칙을 특정 시간에 실행할 수 있는 스케줄 기능을 제공하고, RESTful API 기능을 지원하여 HTTP 또는 HTTPS를 통해 입출력 및 가상 포인트를 읽고 쓸 수 있습니다.
▪ 웹 사용자 인터페이스(Web User Interface)를 제공하는 내장 웹 서버(Built-in Web Server)
▪ 내장 OPC UA 서버(Built-in OPC UA Server)
▪ MQTT Client 통신 프로토콜 지원
▪ Support Scaling
▪ Built-in I/O 채널 (10/20 x AI)
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology
▪ IEEE 802.3af 호환 PoE (Power over Ethernet)
| 모델명 | U-7517M-10 | |||
| System | ||||
| CPU | 32-bit CPU (400 MHz) | |||
| 절연 | 2500 VDC Intra-module Isolation | |||
| Ethernet | ||||
| 포트 | RJ-45 x 2, 10/100 Base-TX, Swtich Ports (LED indicators) | |||
| PoE | Yes | |||

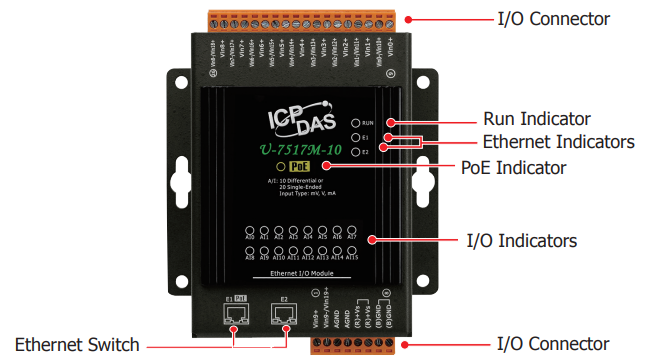

| LED 표시기 | ||||
| 상태 | 1 x PoE Power 1 x System Running 2 x Ethernet Link/Act 16 x I/O 채널 상태 |
|||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV 접점 각 단자대 및 ±8 kV 공기 무작위점 | |||
| EFT (IEC 61000-4-4) | ±2 kV 전원선 | |||
| Surge (IEC 61000-4-5) | ±2 kV 전원선 | |||

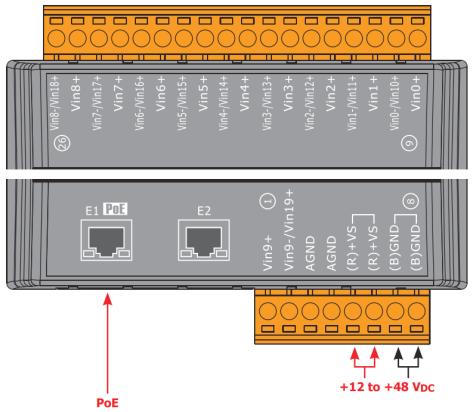

| 전원 | ||||
| 역극성 보호 | Yes | |||
| 입력 범위 | +12 ~ +48 VDC | |||
| 소비전력 | 3.8 W | |||
| PoE에서 전원 공급 | Yes, IEEE 802.3af, Class 2 | |||
| 터미널 블록에서 전원 공급 | Yes, +12 ~ +48 VDC | |||
| 기구 | ||||
| 치수 (W x L x H) | 97 x 120 x 47 (W x L x H) | |||
| 설치 | DIN-Rail mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, Non-condensing | |||
| 모델명 | U-7517M-10 | |
| 아날로그 입력 | ||

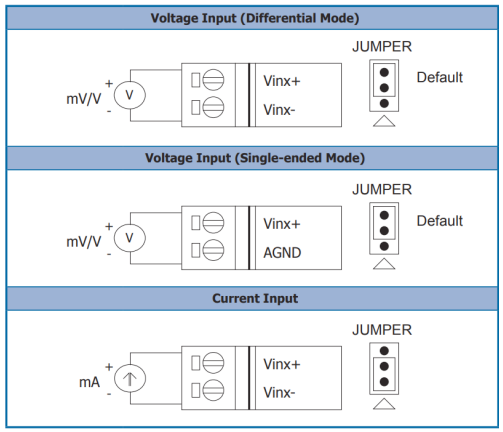

| 채널 | 10 differential 또는 20 single-ended (Note1), software 선택 가능 | |
| 배선 | 차동 (Differential) | |
| 범위 | 전압 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V |
| 전류 | ±20 mA , 0~+20 mA, 4~20 mA (점퍼 선택 가능) | |
| 해상도 | 16-bit | |
| 정확도 | 일반 모드: ±0.1% 고속 모드: ±0.5% or better | |
| 샘플링 속도 |
일반 모드: 10 samples/second (Total) |
|
| 입력 임피던스 | 전압 | 2 MΩ (Differential), 1 MΩ (Single-ended) |
| 전류 | 125 Ω | |
| Common Mode Rejection | 최소 86 dB | |
| Normal Mode Rejection | 100 dB | |
| 공통 전압 보호 | ±200 VDC | |
| 과전류 보호 | Differential: 240 Vrms, Single-ended: 150 Vrms | |
| 공통 전압 보호 | 최대 50 mA at 110 VDC/VAC | |
| 개별 채널 구성 | Yes | |
| 채널-to-채널 절연 | Yes, ±400 VDC (Virtual Channel to Channel Isolation) | |
| 오픈 와이어 감지 | Yes, for 4 ~ 20 mA only | |
| Zero Drift | ±20 μV/°C | |
| Span Drift | ±25 ppm/°C | |
| 모델명 | U-7517M-10 | ||||
| 프로토콜 | |||||
| OPC UA Server | ● OPC Unified Architecture: 1.02 ● Core Server Facet ● Data Access Server Facet ● Method Server Facet ● UA-TCP UA-SC UA Binary ● User Authentication: - Anonymous - Username/Password - X.509 Certificate ● Security Policy: - None - Basic128Rsa15 (Sign, Sign & Encrypt) - Basic256 (Sign, Sign & Encrypt) ● Max. Session Connections: 3 ● Can Execute with MQTT and RESTful API Communication Simultaneously |
||||
| MQTT Client | ● Connect to the MQTT Broker to read or control the I/O channel value by the publish/subscribe messaging mechanism. (MQTT Ver. 3.1.1; TLS Ver. 1.2) | ||||
| RESTful API | ● User can read/write the I/O & Virtual points through HTTP and HTTPS. | ||||
| 기능 | |||||
| Web Interface for Confi guration | ● The system operation can be performed through the browser without installing software tools. ● Use AES 256 encryption algorithm to encrypt web page setting data for general communication. ● HTTPS upgrades the security of web communication. |
||||
| Scaling | ● Convert the analog signal to a more readable value. ● Function is only available for modules with AI/O. |
||||
| Security | ● Infromation Security: Provide HTTPS, Port Binding , Allowlist, ICMP drop functions. ● Data security: Provide Certificate (X.509), Communication Encryption (SSL/TLS) functions. |
||||
| Rule Setting | ● Provide simple logic condition rule setting, let UA I/O do automatic condition judgment and action control, to achieve simple intelligentization. | ||||
| Schedule | ● Provide schedule function to execute the set rules at a specific time | ||||
| Event Log | ● When the I/O value changes, record the current I/O value for easy device tracking in the future | ||||
| IoTstar Setting | ● Support loTstar cloud management software developed by ICP DAS. | ||||
| U-7517M-10 CR | OPC UA I/O 모듈 with 10/20-채널 AI 및 2-포트 Ethernet Switch. (RoHS) | |||
