• OPC UA I/O 모듈

OPC UA I/O 모듈은 UA I/O 또는 U-7500 시리즈로 알려진 IIoT 이더넷 I/O 모듈 시리즈입니다.
데이지 체인 토폴로지를 구현하기 위한 듀얼 포트 이더넷 스위치가 내장되어 있어서 케이블링이 훨씬 쉽고 케이블 및 스위치 비용을 줄일 수 있으며, IEEE 802.3af(클래스 2) 규격 PoE(Power over Ethernet) 사양을 따릅니다. 이더넷 쌍(Ethernet Pair)을 통해 PoE 지원 네트워크로부터 전원을 받을 수 있습니다. 이 기능은 유연성과 효율성을 높여 시스템 설계를 단순화하고, 공간을 절약하며, 배선 및 전원 소켓을 줄입니다.

산업용 통신에서 UA I/O는 OPC UA Sever/Client와 MQTT Client 및 RESTful API 통신 기능을 지원합니다. (동시 사용 가능)
사용자는 필요와 환경에 따라 네트워킹 모드를 선택하여 내장된 I/O 채널의 값을 클라우드 시스템이나 현장 제어 시스템에 전송하여 표시, 분석 또는 전략을 수행할 수 있습니다. 아날로그 신호를 보다 읽기 쉬운 값으로 변환할 수 있는 스케일링을 지원합니다. 논리 기능 규칙 설정인 IF, THEN, ELSE는 I/O 및 가상 포인트에 대한 논리 조건/동작을 설정할 수 있습니다. 또한, 특정 시간에 설정된 규칙을 실행하는 스케줄 기능을 제공합니다. RESTful API 기능을 지원하며, HTTP 또는 HTTPS(신원 확인 및 통신 암호화)를 통해 I/O 및 가상 포인트를 읽고 쓸 수 있습니다.

플랫폼 연결 방식의 정보 보안과 데이터 보안에서는 I/O 네트워킹의 보안을 강화하기 위해 각각 다음과 같은 기능을 제공합니다.

UA I/O 시리즈는 웹 기반 사용자 인터페이스(Web UI)를 제공하여 쉽고 빠르게 일반 웹 브라우저를 통해 모듈을 구성하고, 출력 채널을 제어하고, 연결 및 I/O 상태를 모니터링할 수 있습니다. 추가 앱이 필요하지 않습니다.

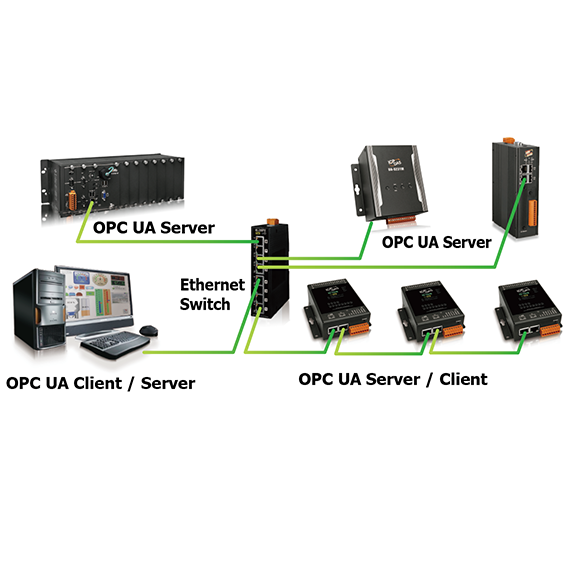

   OPC UA Architecture:

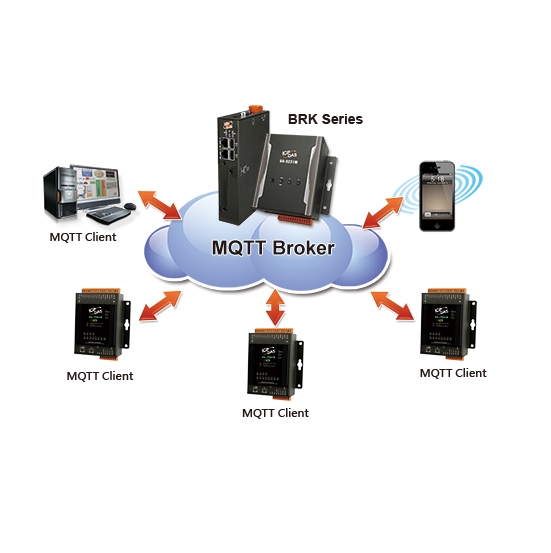

   MQTT Architecture:

Features

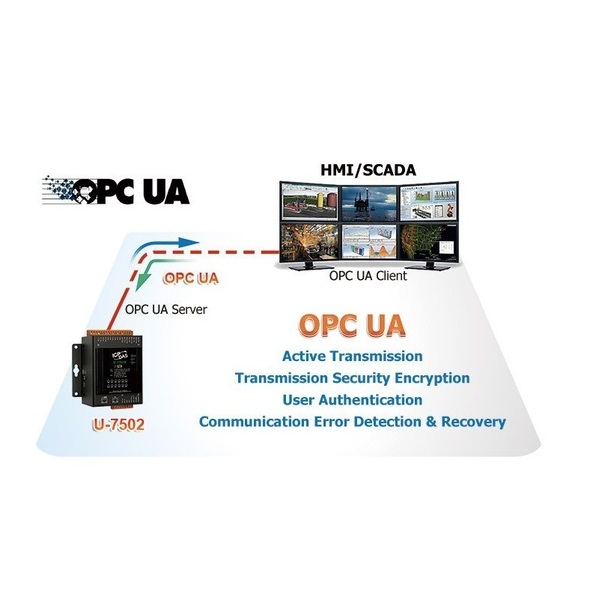

• ●  Built-in OPC UA Server Service
  IEC 62541 표준을 준수합니다. SCADA 또는 OPC UA Client 연결을 위한 능동 전송, 전송 보안 암호화(SSL/TLS), 사용자 인증(X.509 인증서/계정 비밀번호), 통신 오류 감지 및 복구 등의 기능을 제공합니다. 최대 세션 수는 3개 이내로 유지할 것을 권장합니다.

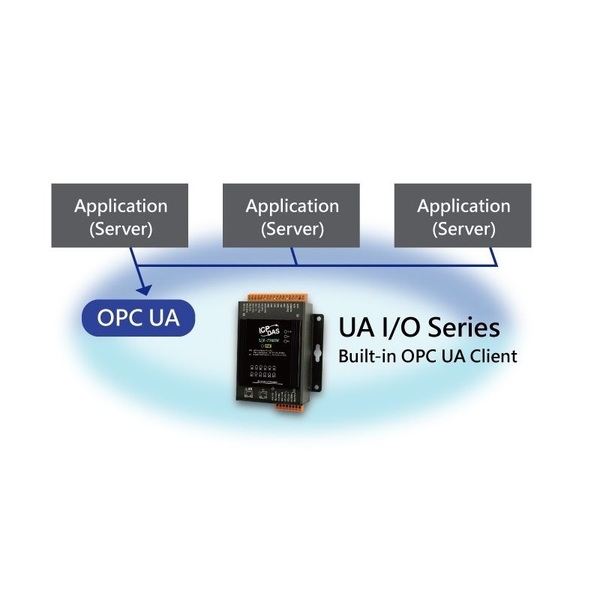

• ●  Built-in OPC UA Client Service
  IEC 62541 표준을 준수합니다. 전송 보안 암호화(SSL/TLS), 사용자 인증(X.509 인증서/계정 비밀번호) 및 OPC UA Server 연결을 제공합니다.

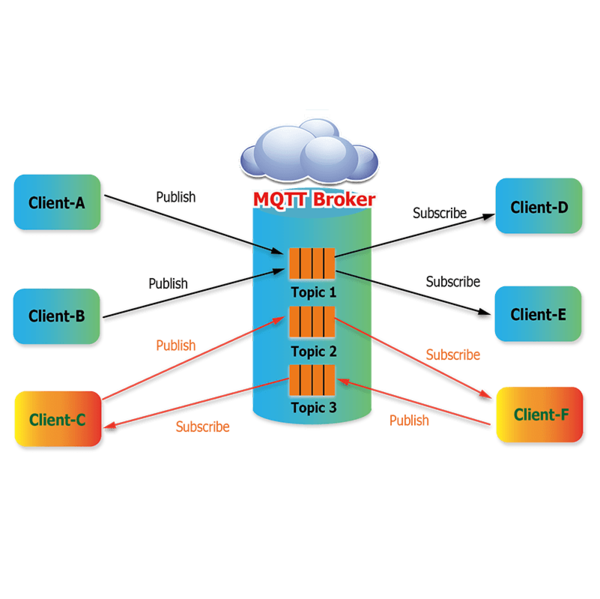

• ●  Built-in MQTT Client Service
  MQTT Client 서비스 내장(MQTT V.3.1.1 프로토콜 준수)하고 있습니다. IoT Active M2M 전송, QoS(Quality of Service), 메커니즘 유지, 신원 인증, 암호화, 최종 의지 등의 기능을 제공합니다..



• HTTP를 통해 I/O 및 가상 포인트를 읽고 쓸 수 있습니다.
  I/O 및 가상 포인트를 읽고 쓸 수 있는 높은 보안 수준의 HTTPS (identity verification and communication encryption)를 제공합니다.
•


• ●  OPC UA , MQTT 및 RESTful API 통신을 동시에 실행하도록 지원합니다.



• ●  Support IoTstar Cloud Management Software
  UA I/O factory 버전 9.7 이상에서 이 기능을 지원합니다.



• ●  Support Scaling
  AI/AO 모듈은 스케일링을 지원합니다. 아날로그 신호를 보다 읽기 쉬운 값으로 변환할 수 있습니다.



• ●  Support Logic Function Rule Setting: IF, THEN, ELSE
  사용자는 I/O 및 가상 포인트에 대한 논리적 조건/동작을 설정할 수 있습니다.



• ●  Support Schedule
  특정 시간에 설정된 규칙을 실행할 수 있는 스케줄 기능을 제공합니다.



• ●  Support Event Log
  I/O 값이 변경되면 현재 I/O 값을 기록하여 나중에 장치를 쉽게 추적할 수 있습니다.

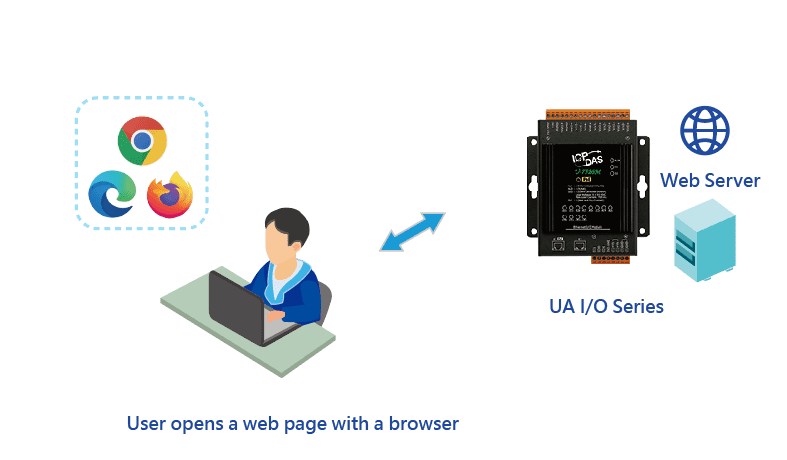

• ●  Built-in Web Server to Provide the Web User Interface
  UA I/O 시리즈는 일반 웹 브라우저를 통해 모듈을 구성하고, 출력 채널을 제어하고, 연결 및 I/O 상태를 모니터링할 수 있는 웹 기반 사용자 인터페이스(Web UI ; Web-based User Interface)를 제공합니다. 쉽고 빠르며 추가 앱이 필요하지 않습니다.




• ●  Diversified Choices
  다양한 모델은 다양한 AI, AO, DI, DO 채널을 제공하며 사용자는 사례의 필요에 따라 원하는 모델을 선택할 수 있습니다.






• ●  Dual-port Ethernet Switch for Daisy-Chain Topology
  데이지 체인 토폴로지(Daisy-Chain Topology) 의 케이블 연결은 훨씬 쉽고 케이블과 스위치의 총 비용이 크게 절감됩니다.






• ●  IEEE 802.3af-compliant Power over Ethernet (PoE)
  UA I/O는 IEEE 802.3af(분류, 클래스 2) 규격을 준수한 PoE(Power over Ethernet) 사양을 따릅니다. 이더넷 쌍을 통해 PoE 지원 네트워크로 부터 전원을 받을 수 있습니다. 이 기능은 시스템 설계를 단순화하고 공간을 절약하며 배선 및 전력 소켓을 줄일 수 있는 뛰어난 유연성과 효율성을 제공합니다.



Advantages

(UA 통신 서버에 대한 자세한 내용은 UA 웹페이지를 참조하세요. UA webpage.)
