제품 상세보기
;)
;)
;)
;)
;)

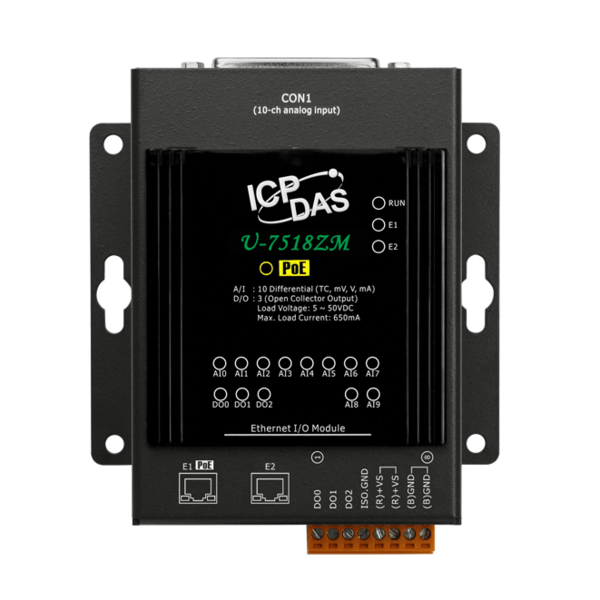

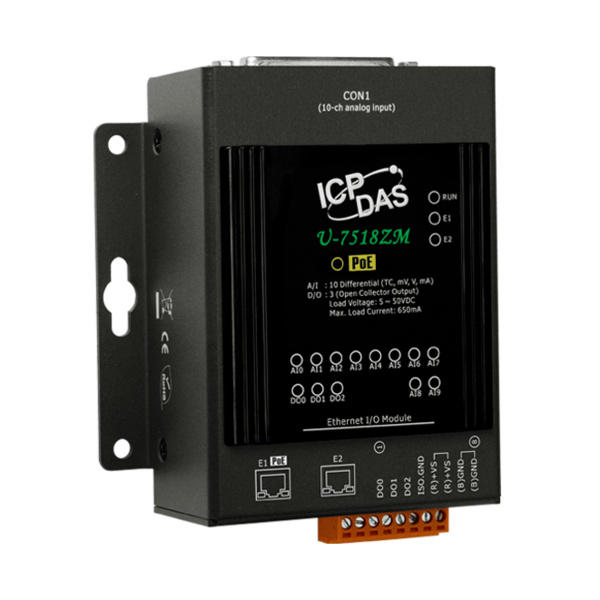

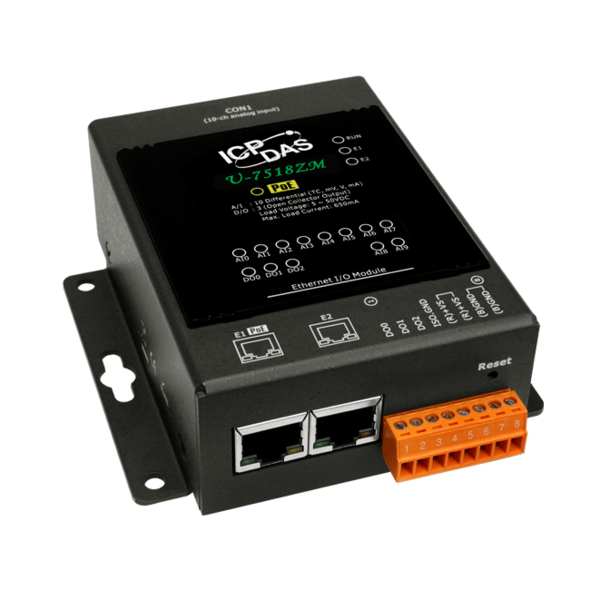

U-7518ZM/S
- 제품명
- U-7518ZM/S
- 용도
- OPC UA I/O 모듈 (2-포트 Ethernet Switch) DB-1820 Daughter Board 포함
- 특성
- 10-채널 AI
- 제조사
- ICPDAS(대만)
U-7518M/S

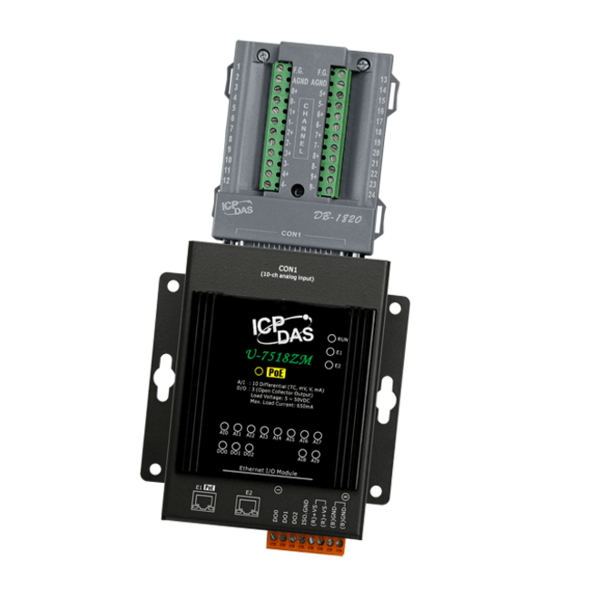

OPC UA I/O 모듈 (2-포트 Ethernet Switch) with 10-채널 아날로그 입력 (DB-1820 Daughter Board 포함)
U-7518ZM은 10개의 열전대 입력과 3개의 디지털 출력 채널을 제공하는 UA I/O 모듈입니다. Ethernet switch 2개가 내장 되어 있어서 데이지 체인 토폴로지를 구현할 수 있고, 케이블 연결이 훨씬 쉽고 전체 케이블 및 스위치 비용을 절감할 수 있습니다. IEEE 802.3af (Class 2) 호환 PoE(Power over Ethernet) 사양을 지원합니다. PoE가 가능한 네트워크로부터 Ethernet Pair를 통해 전원을 받을 수 있습니다. 이러한 특징은 시스템 설계 간소화, 공간 절약, 배선과 전원 소켓을 줄이는데 더 큰 유연성과 효율성을 제공합니다. 외부 앱이 추가적으로 필요하지 않도록 Web UI를 제공하여 웹 브라우즈를 통해 쉽고 빠르게 모듈 구성(configure)/제어(control)/모니터링(monitor)을 하고 연결 및 IO 상태를 확인할 수 있습니다.
산업용 통신에서 UA I/O는 OPC UA Server/Client, MQTT Client 및 RESTful API 프로토콜(모든 통신을 동시에 실행 가능)을 제공합니다. 사용자는 경우에 따라서 네트워킹 모드(networking mode)를 선택할 수 있습니다. 그리고 내장된 I/O 채널의 값을 클라우드 시스템 또는 현장 제어 시스템으로 표시, 분석 또는 전략을 수행할 수 있도록 지원합니다. 또한 아날로그 신호는 더 읽기 쉬운 값으로 변환할 수 있도록 스케일링을 지원합니다. 논리 함수 규칙인 IF, THEN, ELSE를 지원하여 I/O 및 가상 포인트에 대한 논리적 조건(condition)/동작(action)을 설정할 수 있습니다 ; 특정 시간에 설정된 규칙을 실행하는 스케줄 기능 제공 ; RESTful API 기능을 지원, HTTP 또는 HTTPS를 통해 I/O 및 가상 포인트를 읽기(read)/쓰기(write) 할 수 있습니다.
▪ 웹 사용자 인터페이스(Web User Interface)를 제공하는 내장 웹 서버(Built-in Web Server)
▪ 내장 OPC UA 서버(Built-in OPC UA Server)
▪ MQTT Client 통신 프로토콜 지원
▪ Support Scaling
▪ Built-in I/O 채널 (10/20 x AI)
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology
▪ IEEE 802.3af 호환 PoE (Power over Ethernet)
| 모델명 | U-7518ZM/S | |||
| System | ||||
| CPU | 32-bit CPU (400 MHz) | |||
| 워치독 | 모듈, 통신 (프로그래밍 가능) | |||
| 절연 | 2500 VDC 모듈 내 절연 | |||
| Ethernet | ||||
| 포트 | RJ-45 x 2, 10/100 Base-TX, Swtich Ports (LED 표시) | |||
| PoE | Yes | |||
| LAN bypass | Yes | |||
| Security | ID, Password 및 IP Filter | |||
| LED 표시기 | ||||
| 상태 | 1 x PoE Power 1 x System Running 2 x Ethernet Link/Act 13 x I/O 채널 상태 |
|||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV 각 단자 접점 및 ±8 kV 공기 무작위점 | |||
| EFT (IEC 61000-4-4) | ±4 kV 전원선 | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 소비 전력 | 3.3 W | |||
| PoE 전원 공급 | Yes, IEEE 802.3af, Class 2 | |||
| 단자대 전원 공급 | Yes, +12 ~ +48 VDC | |||
| 기구 | ||||
| 치수 (W x L x H) | 97 x 114 x 47 (W x L x H) | |||
| 설치 | DIN-Rail 장착 | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, 비응축 | |||
| 모델명 | U-7518ZM/S | |
| 아날로그 입력 | ||
| 채널 | 10 (differential) | |
| 온도 출력 일관성 | Yes | |
| 현장에서 안정적 온도 출력 |
Yes | |
| 범위 | 전압 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V, |
| 전류 | ±20 mA , 0~+20 mA, 4~20 mA (외부 125 Ω 필요) | |
| 열전대 | Thermocouple (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710) | |
| 해상도 | 16-bit | |
| 정확도 | ±0.1% of FSR or better | |
| 샘플링 속도 | 10 Samples/Second (Total) | |
| 입력 임피던스 | > 300 kΩ | |
| Common Mode Rejection | 최소 150 dB | |
| Normal Mode Rejection | 100 dB | |
| 과전압 보호 | 240 Vrms | |
| 개별 채널 구성 | Yes | |
| 오픈 와이어 감지 | Yes | |
| 채널-to-채널 절연 | Yes, ±400 VDC (가상 채널 to 채널 절연) | |
| Zero Drift | ±0.5 μV/°C | |
| Span Drift | ±25 ppm/°C | |
| 디지털 출력 | ||
| 채널 | 3 | |
| 타입 | Isolated Open Collector | |
| Sink/Source (NPN/PNP) | Sink | |
| 부하 전압 | +5 ~ +50 VDC | |
| 부하 전류 | 700 mA/채널 | |
| 과전압 보호 | +60 VDC | |
| 과부하 보호 | 1.4 A | |
| 단락 회로 보호 | Yes | |
| Power on Value | 프로그래머블 | |
| Safe Vaule | 프로그래머블 | |
| 모델명 | U-7518ZM/S | ||||
| 프로토콜 | |||||
| OPC UA Server | ● OPC 통합 아키텍서: 1.02 ● Core Server 패킷 ● Data Access Server 패킷 ● Method Server 패킷 ● UA-TCP UA-SC UA 바이너리 ● 사용자 인증: - 익명 - 사용자 이름/비밀번호 - X.509 인증 ● 보안 정책: - 없음 - Basic128Rsa15 (서명,서명 & 암호화) - Basic256 (서명,서명 & 암호화) - Basic256Sha256 (서명,서명 & 암호화) - Aes128Sha256RsaOaep (서명,서명 & 암호화) - Aes256Sha256RsaPss (서명,서명 & 암호화) ● MQTT 및 RESTful API 통신을 동시에 실행할 수 있음 ● 최대 섹션 연결: 3 (Server 전용) |
||||
| MQTT Client | ● MQTT Broker에 연결하여 publish/subscribe 메시징 메니커즘을 통해 I/O 채널 값을 읽거나 제어합니다. (MQTT Ver. 3.1.1; TLS Ver. 1.2) | ||||
| RESTful API | ● 사용자가 HTTP 및 HTTPS를 통해 I/O 및 가상 포인트를 read/write 할 수 있습니다. | ||||
| 기능 | |||||
| Web Interface for Confi guration | ● 소프트웨어 도구를 설치하지 않고 브라우저를 통해 시스템 작업을 수행할 수 있습니다. ● AES 256 암호화 알고리즘을 사용하여 일반 통신을 위한 웹 페이지 설정 데이터를 암호화합니다. ● HTTPS는 웹 통신을 보안을 업그레이드 합니다. |
||||
| Scaling | ● 아날로그 신호를 더 읽기 쉬운 값으로 변환합니다. ● AI/O가 있는 모듈에서만 사용 가능합니다. |
||||
| Security | ● 정보 보안: HTTPS, Port Binding , Allowlist, ICMP drop 기능을 제공합니다. ● 데이터 보안: Certificate (X.509), 통신 암호화 (SSL/TLS) 기능을 제공합니다. |
||||
| Rule Setting | ● 간단한 논리 조건 규칙 설정을 제공하고, UA I/O가 자동 조건 판단 및 동작 제어를 수행하도록 간단한 지능화를 실현합니다. | ||||
| Schedule | ● 특정한 시간에 설정된 규칙을 실행하기 위한 스케줄 기능을 제공합니다. | ||||
| Event Log | ● I/O 값이 변경되면, 현재 I/O 값을 기록해서 향후 기기를 쉽게 추적할 수 있습니다 | ||||
| IoTstar Setting | ● ICP DAS에서 개발한 loTstar 클라우드 관리 소프트웨어를 지원합니다. | ||||
| U-7518ZM/S CR |
OPC UA I/O 모듈 with 10-채널 AI 및 2-포트 Ethernet Switch (RoHS) |
|||
| U-7518ZM/S2 CR | OPC UA I/O 모듈 with 10-채널 AI 및 2-포트 Ethernet Switch (RoHS) DB-1822 Daughter Board 및 1.8 m 케이블 포함 |
|||
