제품 상세보기
;)
;)
;)
;)

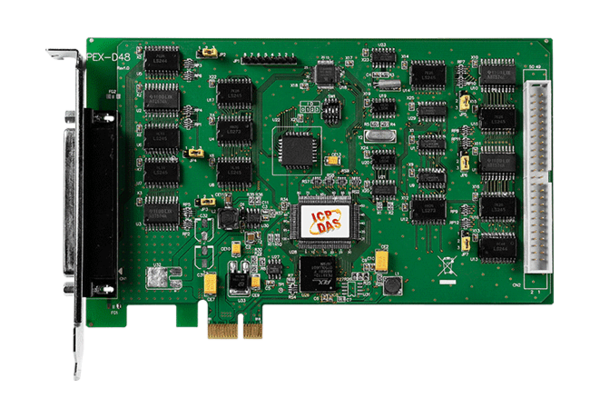

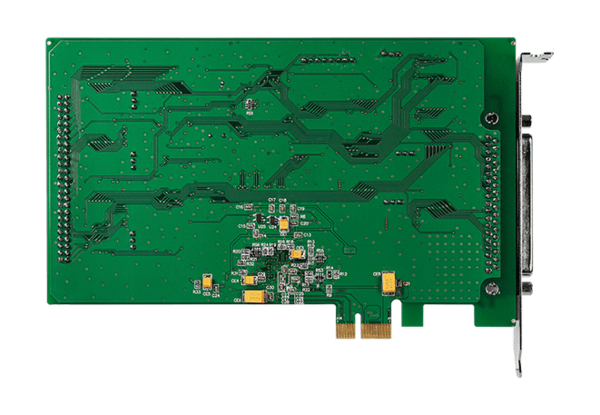

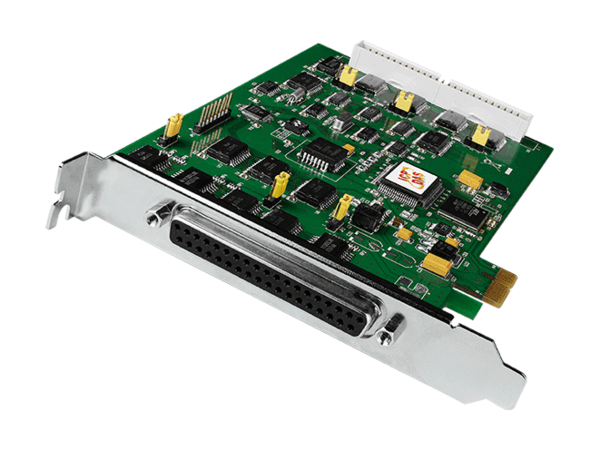

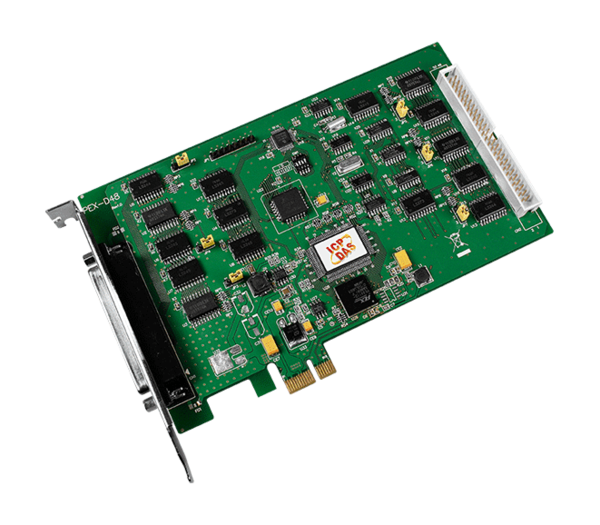

PEX-D48
- 제품명
- PEX-D48
- 용도
- PCI Express DI/O 보드 (비절연)
- 특성
- PCI Express, 48-채널 디지털 입출력 보드
- 제조사
- ICPDAS(대만)
PEX-D48
PCI Express, 48-채널 디지털 입출력 보드
특징
• PCI Express x1 인터페이스
• Card ID 지원(SMD 스위치)
• 산업 표준 8255 PPI 포트 2개 에뮬레이션(모드 0)
• DI/O 응답 시간 약 2 μs (최대 500 kHz)
• DO가 더 높은 구동 능력 제공
• 16-bit 이벤트 카운터 x 1
• 버퍼드 TTL 디지털 입·출력 라인 48개
• 8-bit 양방향 I/O 포트 6개
• 32-bit 프로그래머블 내부 타이머 1개
• DI 채널용 풀-하이/풀-로우 점퍼
• 4개의 인터럽트 소스
소개
PEX-D48 시리즈는 PCI Express 버스를 사용하며, 소프트웨어나 드라이버를 수정할 필요 없이 PIO-D48/PIO-D48U/PIO-D48SU 시리즈를 손쉽게 대체하도록 설계되었습니다.
PEX-D48은 48채널의 버퍼드 TTL 디지털 입/출력 라인을 제공하며, 이는 8-bit 양방향 포트 6개(Port A (PA), Port B (PB), Port C (PC))로 그룹화되어 있습니다. Port C는 두 개의 니블(4비트) 폭 세그먼트로 분할할 수도 있습니다. 모든 포트는 전원 인가 시 또는 리셋 후 입력 모드로 구성됩니다.
또한 PEX-D48에는 온보드 카드 ID 기능이 포함되어 있어, 동일한 컴퓨터에 두 장 이상 설치된 경우에도 소프트웨어를 통해 각 보드를 쉽게 식별할 수 있습니다.
악세서리
| CA-2010 CR | 20핀 플랫 케이블, 1 m (RoHS) |
| CA-2020 CR | 20핀 플랫 케이블, 2 m (RoHS) |
| CA-3710 CR | DB-37 Male-Male D-sub 케이블, 1 m (도터 보드용 케이블(45°)) (RoHS) |
| CA-3710D CR | DB-37 Male-Male D-sub 케이블, 1 m (도터 보드용 케이블(180°)) (RoHS) |
| CA-3715DM-H CR | DB-37 Male-Male 케이블, 1.5 m, 180° (RoHS) |
| CA-3730DM-H CR | DB-37 Male-Male 케이블, 3.0 m, 180° (RoHS) |
| CA-3750DM CR | DB-37 Male-Male 케이블, 5.0 M, 180°(RoHS) |
| CA-4002 CR | 37핀 Male D-sub 커넥터 (플라스틱 커버 포함) |
| CA-5002 CR | 50핀 플랫 케이블 20 cm (RoHS) |
| CA-5015 CR | 50핀 플랫 케이블 1.5 M (RoHS) |
| CA-SCSI100-15 CR | 100핀 & 100핀 Male 커넥터 케이블 1.5 M (RoHS) |
| ADP-37/PCI CR | 50핀 커넥터 익스텐더 → 37핀 커넥터 (RoHS) |
| DB-24P CR | 24채널 절연 디지털 입력(D/I) 보드 (RoHS) |
| DB-24R CR | 24채널 릴레이 보드 (RoHS) |
| DB-24PR CR | 24채널 파워 릴레이 보드 (RoHS) |
| DB-24POR CR | 24채널 PhotoMOS 릴레이 출력 보드 (RoHS) |
| DB-24SSR CR | 24채널 AC-타입 SSR 보드 |
| DB-24C CR | 24채널 오픈 컬렉터 출력 보드 (RoHS) |
| DN-100 CR | DIN 레일 장착형 I/O 커넥터 블록 및 100핀 SCSI II 커넥터 (RoHS) |
| DN-100-CA CR | DIN 레일 장착형 I/O 커넥터 블록 및 100핀 SCSI II 커넥터, (CA-SCSI100-15 케이블 1개 포함 (RoHS)) |
| DN-50 CR DN-50-381 CR |
DIN-레일 장착형 I/O 커넥터 블록(50핀 헤더 2개, RoHS) |
| DN-37 CR DN-37-381 CR |
DIN-레일 장착형 I/O 커넥터 블록(37핀 D-Sub 커넥터, RoHS) |
주문정보
| PEX-D48 CR | PCI Express, 48-채널 디지털 I/O 보드 (RoHS) |
