제품 상세보기
;)
;)
;)
PEX-D144LS
- 제품명
- PEX-D144LS
- 용도
- PCI Express 비절연 디지털 I/O 보드
- 특성
- PCI Express, 144-채널 디지털 입출력 보드
- 제조사
- ICPDAS(대만)

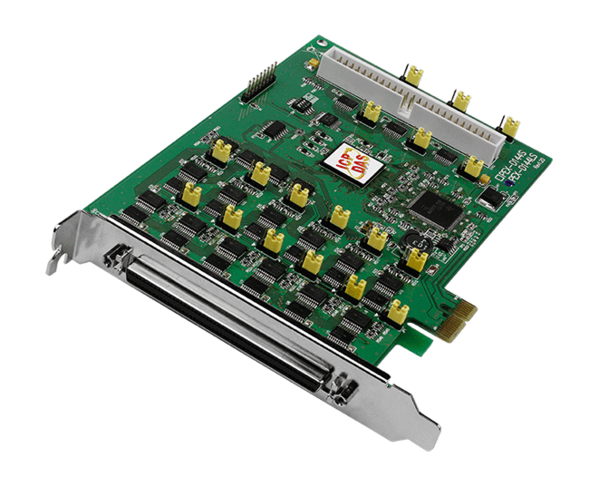

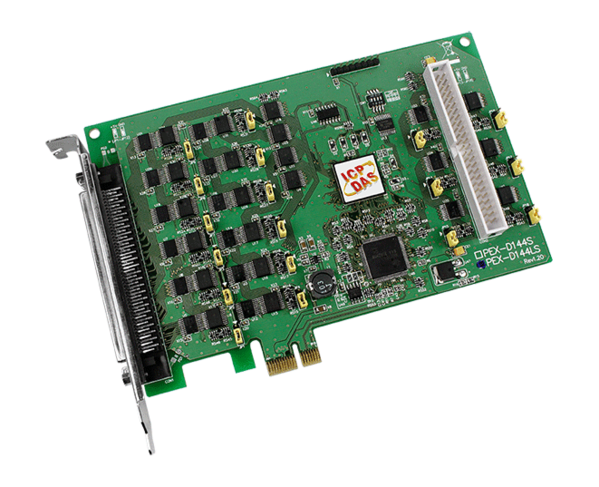

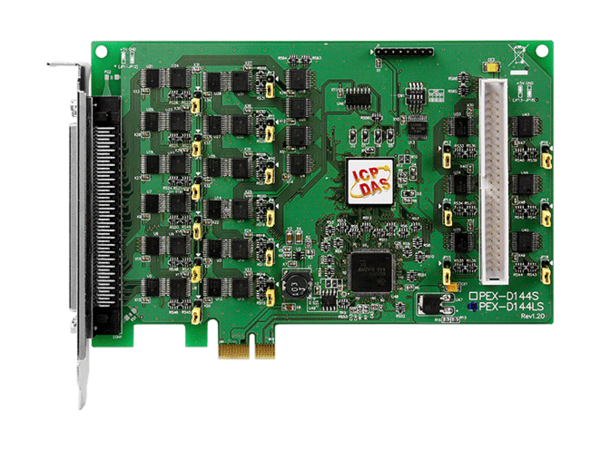

PEX-D144LS
PCI Express, 144-채널 디지털 입출력 보드
특징
• PCI Express x1 인터페이스
• Card ID(SMD 스위치) 지원
• DI/O 응답 시간 약 2 μs (최대 500 kHz)
• DO는 더 높은 구동 능력 제공
• 버퍼드 CMOS 디지털 입출력 라인 144개
• 12/18개의 8-bit 양방향 I/O 포트
• 인터럽트 소스 4개
• DI 채널용 풀업/풀다운 점퍼
소개
PEX-D144LS는 PCI Express 버스를 지원합니다. 이 카드는 8-bit 양방향 포트 18개로 구성된 144채널 TTL 디지털 I/O 라인을 제공합니다. 세 개의 8-bit 포트로 이루어진 각 그룹은 커넥터에서 각각 Port A(PA), Port B(PB), Port C(PC)로 배열되며, 전원 인가 또는 리셋 후에는 모든 포트가 입력 포트로 설정됩니다.
PEX-D144LS는 단일 고밀도 커넥터를 제공하여 컴퓨터 내 카드 설치에 필요한 공간을 줄여줍니다. 동일한 컴퓨터에 두 장 이상 설치된 경우에도 소프트웨어를 통해 보드를 식별할 수 있도록, PEX-D96S 카드에는 온보드 Card ID 스위치가 포함되어 있습니다. 풀업/풀다운 점퍼를 통해 DI 채널이 분리되거나 단선되었을 때 플로팅 상태로 두지 않고 DI 상태를 미리 지정(High/Low)할 수 있습니다.
이 카드는 Linux, DOS, Windows 등 다양한 OS 버전을 지원합니다. 또한 Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET, LabVIEW 기반의 다양한 언어 샘플 프로그램과 함께 DLL 및 ActiveX 컨트롤이 제공되어 사용자가 자체 애플리케이션을 빠르고 쉽게 개발할 수 있습니다.
비교 표 |
||||
|---|---|---|---|---|
| 모델명 | 인터페이스 | DI 풀업/ 풀다운 | 호환성 | 장점 |
| PEX-D144S | PCI Express | Yes | 5 V/CMOS |
저전력 소비, 낮은 온도 |
| PIO-D144SU | Universal PCI | Yes | 5 V/CMOS |
저전력 소비, 낮은 온도 |
| PIO-D144U | Universal PCI | Yes | 5 V/TTL |
높은 DO 구동 (출력 능력) |
악세서리
| DN-100 CR | DIN 레일 장착형 I/O 커넥터 블록, 100핀 SCSI II 커넥터 (RoHS) |
| DN-100-CA CR | DIN 레일 장착형 I/O 커넥터 블록, 100핀 SCSI II 커넥터, CASCSI100-15 케이블 1개 포함 (RoHS) |
| DN-50 CR DN-50-381 CR |
DIN 레일 장착형 I/O 커넥터 블록, 50핀 헤더 (RoHS) |
| CA-5002 CR | 50핀 플랫 케이블 20 cm (RoHS) |
| CA-5015 CR | 50핀 플랫 케이블 1.5 M (RoHS) |
| CA-SCSI100-15 CR | SCSI II 100핀 & 100핀 수 커넥터 케이블 1.5 M (RoHS) |
| CA-SCSI100-30 CR | SCSI II 100핀 & 100핀 수 커넥터 케이블 3 M (RoHS) |
주문정보
| PEX-D144LS CR | PCI Express, 144-채널 디지털 I/O 보드 (SCSI II 커넥터)(RoHS) |
