제품 상세보기
PEX-1002L
- 제품명
- PEX-1002L
- 용도
- PCI Express 다기능 보드
- 특성
- PCI Express, 110 kS/s, 32-채널, 12-bit 다기능 보드
- 제조사
- ICPDAS(대만)

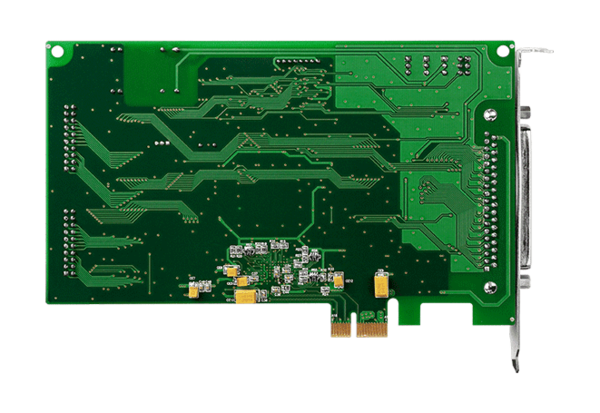

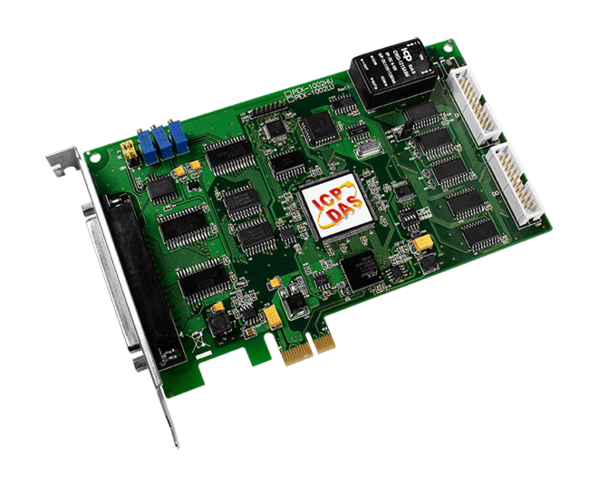

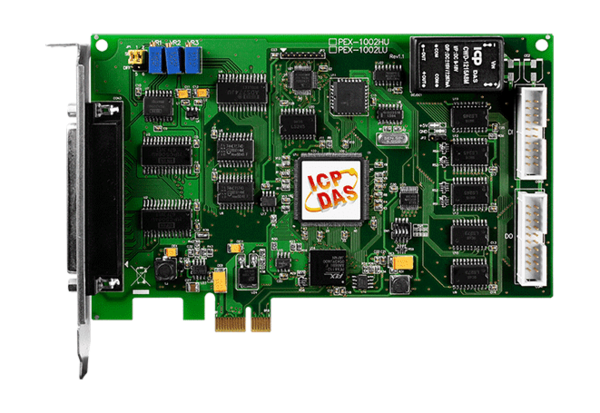

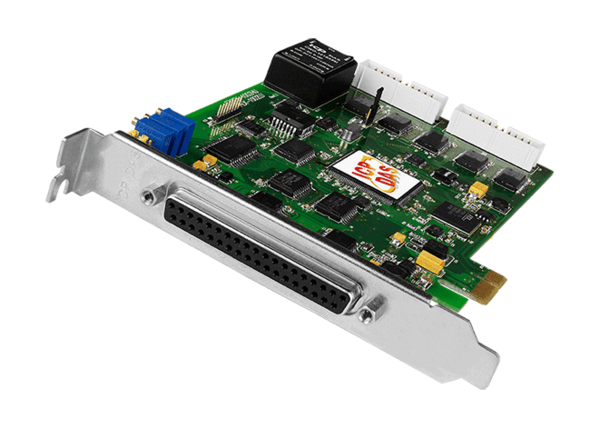

PEX-1002L
PCI Express, 110 kS/s, 32-채널, 12-bit 다기능 보드
특징
• PCI Express x1 인터페이스
• 16-채널 5 V/TTL 디지털 입력
• 16-채널 5 V/TTL 디지털 출력
• DI 채널용 풀업/풀다운 점퍼
• 12-bit, 32-채널 단일 종단(Single-ended)/16-채널 차동(Differential) 아날로그 입력
• 내부/외부 트리거
• AD 샘플링 속도: 110 kS/s
• Card ID 지원(SMD 스위치)
소개
PEX-1002L은 PCI Express 버스를 지원합니다. 이 카드는 A/D 보드 제품군으로서 로우 게인(low gain) 환경에서 110 kS/s의 아날로그 입력(AI)을 제공합니다. 12-비트 아날로그 입력은 단일 종단 32-채널 또는 차동 16-채널을 제공하며, 디지털 입력(DI) 16-채널과 디지털 출력(DO) 16-채널을 포함합니다.
PEX-1002L에는 온보드 Card ID 스위치가 추가되어 있습니다. 한 대의 컴퓨터에 두 개 이상의 PEX-1002L 카드를 사용할 때, 사용자는 각 보드에 Card ID를 설정하고 소프트웨어를 통해 해당 ID로 보드를 식별할 수 있습니다. 또한 Pull-High/Pull-Low 저항을 통해 DI 채널이 미접속일 때의 DI 상태를 미리 지정할 수 있으며, 부동(floating) 상태가 아닌 High 또는 Low 상태로 유지됩니다.
이 카드는 Linux, DOS, Windows 등 다양한 운영체제를 지원합니다. 사용자가 자체 애플리케이션을 빠르고 쉽게 개발할 수 있도록 DLL과 ActiveX 컨트롤, 그리고 Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET, LabVIEW 기반의 다양한 언어 샘플 프로그램이 제공됩니다.
적용 분야
악세서리
_PCI-1002HU(LU)--accessories.jpg)
| CA-2002 CR | 20핀 플랫 케이블, 20 cm x 2 (RoHS) |
| CA-2010 CR | 20핀 플랫 케이블, 1 m (RoHS) |
| CA-2020 CR | 20핀 플랫 케이블, 2 m (RoHS) |
| CA-3710 CR | DB-37 Male-Male D-sub 케이블, 1 m (도터 보드용 케이블(45°)) (RoHS) |
| CA-3710D CR | DB-37 Male-Male D-sub 케이블, 1 m (도터 보드용 케이블(180°)) (RoHS) |
| CA-3715DM-H CR | DB-37 Male-Male 케이블, 1.5 m, 180° (RoHS) |
| CA-3730DM-H CR | DB-37 Male-Male 케이블, 3.0 m, 180° (RoHS) |
| CA-4002 CR | 37핀 Male D-sub 커넥터, 플라스틱 커버 포함 (RoHS) |
| DB-1825 CR | 아날로그 입력 스크루 터미널 보드 (RoHS) |
| DB-16P CR | 절연 디지털 입력 도터 보드 (RoHS) |
| DB-16R CR | 릴레이 출력 도터 보드 (RoHS) |
| DN-20 / DN-20-381 CR | 20핀 DIN 레일 장착 I/O 커넥터 보드 (RoHS) |
| DN-37 CR | DIN 레일 장착 37핀 커넥터 (RoHS) |
| 2AB125R CR | 저항 DIP 125Ω 0.1% 1/4W MF 50 ppm (1개) (RoHS) |
주문정보
| PEX-1002L CR | PCI Express, 110 kS/s, 32-채널, 12-bit 다기능 보드 (RoHS) (CA-4002 D-Sub 커넥터 x 1 포함) |
