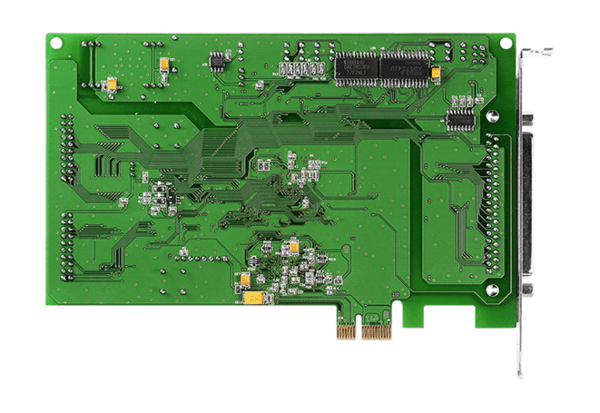

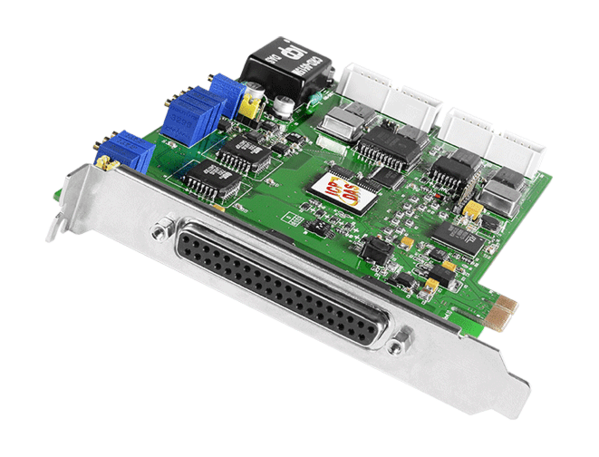

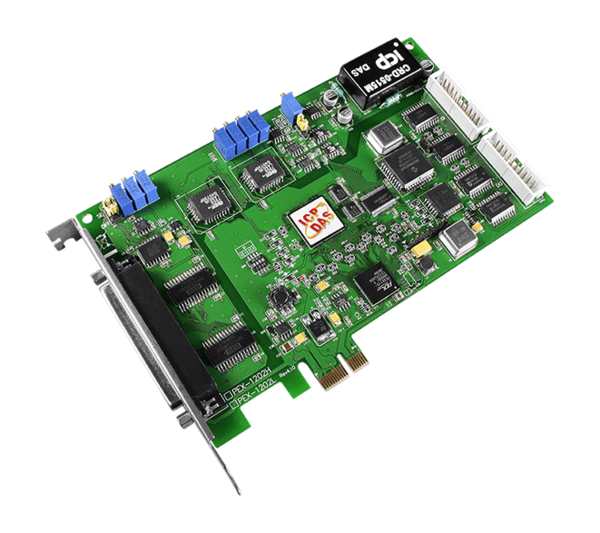

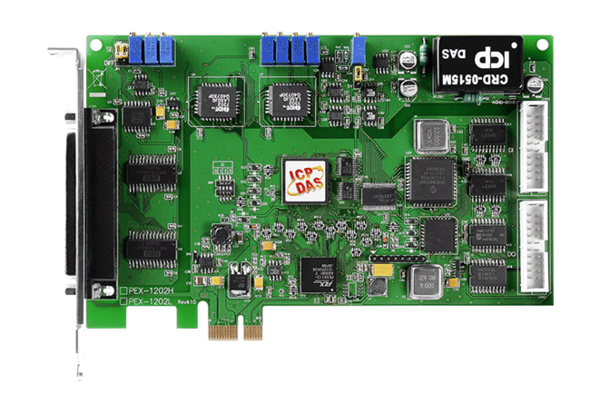

PEX-1202H

제품명
PEX-1202H
용도
PCI Express 다기능 보드
특성
PCI Express, 44 kS/s, 32-채널, 12-bit 다기능 보드 (1 K word FIFO)
제조사
ICPDAS(대만)

PEX-1202H


PCI Express, 44 kS/s, 32-채널, 12-bit 다기능 보드 (1 K word FIFO)









특징

• PCI Express x1 인터페이스
• 16-채널 5 V/TTL 디지털 입력
• 16-채널 5 V/TTL 디지털 출력
• DI 채널용 풀업/풀다운 점퍼
• 12-bit, 32-채널 단일 종단(Single-ended)/16-채널 차동(Differential) 아날로그 입력
• 3가지 외부 트리거: Pre-trigger, Middle-trigger, Post-trigger
• AD 샘플링 속도: 44 kS/s Max
• Card ID 지원(SMD 스위치)







CE UKCA FCC RoHS WEEE







소개



PEX-1202H은 고성능 데이터 수집 보드 제품군입니다. 이 보드는 DOS에서 고이득(High gain) 설정 시 최대 44 kHz의 연속 A/D 취득 기능을 제공하며, 12-bit D/A 출력 채널 2개, DI 채널 16개, DO 채널 16개를 제공합니다.

아날로그 입력은 단일 종단(Single-ended) 32채널 또는 차동(Differential) 16채널 구성이 가능하며, MagicScan과 연속 캡처 기능을 갖추고 있습니다. PCI Express 버스를 지원하고, Card ID 스위치를 통해 한 대의 컴퓨터에 두 장 이상 장착했을 때 소프트웨어를 통해 보드를 ID별로 식별할 수 있습니다. 또한 DI 채널의 풀업/풀다운 점퍼를 제공해 채널이 미연결되거나 단선되었을 때 부동 상태가 되지 않도록 입력 상태를 미리 지정할 수 있습니다.

이 카드들은 Linux, DOS, Windows 등 다양한 OS 버전을 지원합니다. 사용자가 자체 애플리케이션을 빠르고 쉽게 개발할 수 있도록, DLL과 ActiveX 컨트롤, 그리고 Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET, LabVIEW 기반의 다양한 언어 샘플 프로그램이 제공됩니다.









ICP DAS PC 기반 다기능 보드 선택 가이드
모델명 버스 D/A
채널		 A/D
채널		 A/D
샘플링 속도		 FIFO 크기 소프트웨어
트리거
(폴링)		 채널 스캔
(페이서)		 외부 트리거 인터럽트 기능 비고
PEX-1202L PCI
Express		 12-bit,
2-채널		 12-bit,
32 S.E/16 Diff		 110 kS/s 1 k V V V -
PCI-1202LU Universal
PCI
PEX-1202H PCI
Express		 12-bit,
2-채널		 12-bit,
32 S.E/16 Diff		 44 kS/s 1 k V V V -
PEX-1202HU Universal
PCI
PCI-1602U Universal
PCI		 12-bit,
2-채널		 16-bit,
32 S.E/16 Diff		 100 kS/s 8 k V V V -
PCI-1602FU Universal
PCI		 12-bit,
2-채널		 16-bit,
32 S.E/16 Diff		 200 kS/s 8 k V V V -
PCI-1800LU Universal
PCI		 12-bit,
2-채널		 12-bit,
16 S.E/8 Diff		 330 kS/s 1 k V V V -
PCI-1800HU Universal
PCI		 12-bit,
2-채널		 12-bit,
16 S.E/8 Diff		 44 kS/s 1 k V V V -
PCI-1802LU Universal
PCI		 12-bit,
2-채널		 12-bit,
32 S.E/16 Diff		 330 kS/s 8 k V V V -
PCI-1802HU Universal
PCI		 12-bit,
2-채널		 12-bit,
32 S.E/16 Diff		 44 kS/s 8 k V V V -
PCI-822LU Universal
PCI		 16-bit,
2-채널		 12-bit,
32 S.E/16 Diff		 250 kS/s 8 k V V V V 비용 효율적
프로그래머블 DIO
PCI-826LU Universal
PCI		 16-bit,
2-채널		 16-bit,
32 S.E/16 Diff		 250 kS/s 8 k V V V V 비용 효율적
프로그래머블 DIO






적용분야



• 고속 데이터 수집 시스템
• 공정 모니터링 및 제어
• 진동 분석
• 디지털 I/O 포트에서 동작하는 디지털 패턴 발생기







악세서리





ADP-20/PCI CR 확장기, PC 슬롯 윈도우(슬롯 브래킷)로 연장하는 듀얼 20핀 플랫 케이블 커넥터 (RoHS)
CA-2002 CR 20핀 플랫 케이블, 20 cm x 2 (RoHS)
CA-2010 CR 20핀 플랫 케이블, 1 m (RoHS)
CA-2020 CR 20핀 플랫 케이블, 2 m (RoHS)
CA-3710 CR DB-37 Male-Male D-sub 케이블, 1 m (도터 보드용 케이블(45°)) (RoHS)
CA-3710D CR DB-37 Male-Male D-sub 케이블, 1 m (도터 보드용 케이블(180°)) (RoHS)
CA-3715DM-H CR DB-37 Male-Male 케이블, 1.5 m, 180° (RoHS)
CA-3730DM-H CR DB-37 Male-Male 케이블, 3.0 m, 180° (RoHS)
CA-4002 CR 37핀 Male D-sub 커넥터, 플라스틱 커버 포함 (RoHS)
DB-1825 CR 아날로그 입력 스크루 터미널 보드 (RoHS)
DB-16P CR 절연 디지털 입력 도터 보드 (RoHS)
DB-16R CR 릴레이 출력 도터 보드 (RoHS)
DN-20 / DN-20-381 CR 20핀 DIN 레일 장착 I/O 커넥터 보드 (RoHS)
DN-37 CR DIN 레일 장착 37핀 커넥터 (RoHS)
2AB125R CR 저항 DIP 125Ω 0.1% 1/4W MF 50 ppm (1개) (RoHS)



주문정보

PEX-1202H CR PCI Express, 44 kS/s, 32-채널, 12-bit 다기능 보드 (1 K word FIFO) (RoHS)
(CA-4002 D-Sub 커넥터 x 1 포함)
