PIO-821L / PIO-821L / PIO-821LU  PCI 버스 / 범용 PCI, 12 비트 45 kS / s 16 채널 A / D, 12 비트 1 채널 D / A 다기능 DAQ 보드

모델 : PIO-821H / PIO-821L

~ NEW ~

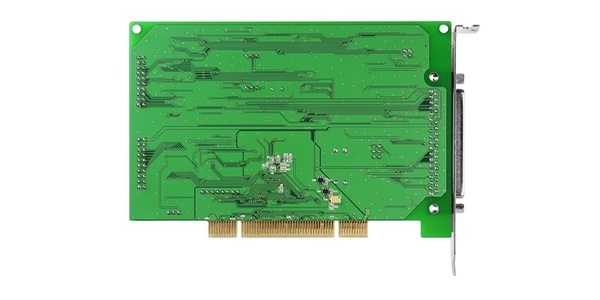

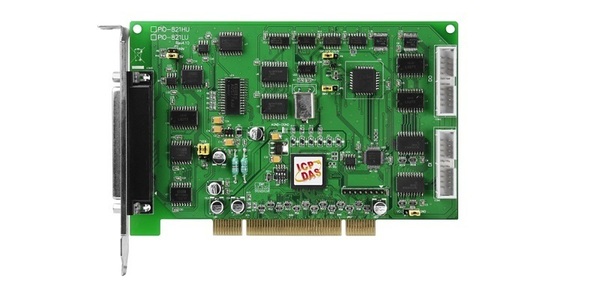

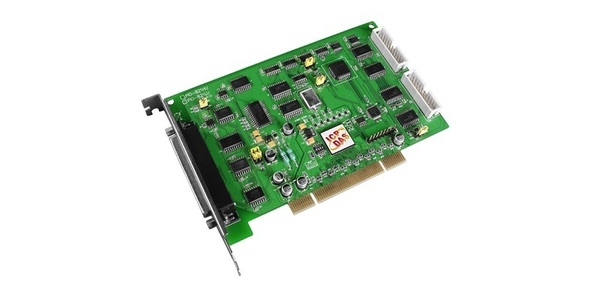

모델 : PIO-821HU / PIO-821LU

• PIO-821L / H 용 +5 V PCI 버스 지원
• PIO-821LU / HU 용 + 3.3 / + 5V PCI 버스 지원
• 12 비트 A / D 컨버터의 최대 샘플링 속도는 약 45K 샘플 / 초입니다.
• 16 개의 단일 종단 또는 8 개의 차동 아날로그 입력 채널
• 소프트웨어로 선택 가능한 입력 범위
• A / D 트리거 모드 : 소프트웨어 트리거, 페이 서 트리거, 외부 트리거
• 프로그래밍 가능한 고 이득 : 1, 10, 100, 1000 (PIO-821H / HU)
• 프로그래밍 가능한 저 이득 : 1,2,4,8 (PIO-821L / LU)
• 입력 범위 : ± 5V, ± 0.5V, ± 0.05V, ± 0.005V (PIO-821H / HU)
• 입력 범위 : ± 5V, ± 2.5V, ± 1.25V, ± 0.625V (PIO-821L / LU)
• 1 채널 12 비트 D / A 전압 출력
• 16 채널 5V / TLL 디지털 입력 및 16 채널 5V / TTL 디지털 출력
• PIO-821LU / HU 용 카드 ID (SMD 스위치) 지원
• 디지털 입력 포트는 PIO-821LU / HU의 풀 - 하이 또는 풀 - 로우로 설정할 수 있습니다.
• 인터럽트 처리

PIO-821LU / HU 카드는 ICP DAS가 RoHS 준수 요건을 충족시키기 위해 제공하는 차세대 제품입니다. 새로운 PIO-821LU / HU 카드는 PIO-821L / H의 드롭 인 대체 장치로 설계되었으며 소프트웨어 / 드라이버 수정없이 직접 PIO-821L / H를 PIO-821LU / HU로 교체 할 수 있습니다.

PIO-821 시리즈 카드는 PC / AT 호환 컴퓨터 용 고성능 다기능 보드입니다. PIO-821L / H 유니버설 PCI 카드는 3.3V / 5V PCI 버스를 지원하고 PIO-821L / H는 5V PCI 버스를 지원합니다. 12 비트 ADC 및 A / D 컨버터의 최대 샘플링 속도는 최대 45K 샘플 / 초, 16 단일 종단 또는 8 차동 아날로그 입력 채널, 12 비트 DAC 전압 출력 및 16 TTL 호환 디지털 입력 및 디지털 출력 채널. PIO-821L / LU는 낮은 이득 (1, 2, 4, 8)을 제공합니다. PIO-821H / HU는 높은 게인 (1, 10, 100, 1000)을 지원합니다.

PIO-821LU / HU는 또한 보드에 DI 용 카드 ID 스위치와 pull-high / pull-low 레지스터를 추가합니다. 사용자는 하나의 컴퓨터에서 2 개 이상의 PIO-821LU / HU 카드를 사용할 때 보드상의 카드 ID를 설정하고 소프트웨어를 통해 ID로 보드를 인식 할 수 있습니다. 풀 하이 / 풀 로우 레지스터는 DI 채널이 연결되지 않은 경우 DI 상태를 지정할 수 있도록 해줍니다. DI 상태는 플로팅이 아닌 하이 또는 로우 상태를 유지합니다.

이 카드는 Linux, DOS, Windows 98 / NT / 2000 및 32/64 비트 Windows 8 / 7 / Vista / XP와 같은 다양한 OS를 지원합니다. Turbo C ++, Borland c ++, Microsoft C ++, Visual C ++, Borland Delphi, Borland C ++ Builder, Visual Basic, C # .NET, Visual Basic.NET 및 LabVIEW를 기반으로하는 다양한 언어 샘플 프로그램과 DLL 및 Active X 컨트롤이 제공됩니다. 사용자가 자신의 응용 프로그램을 쉽고 빠르게 개발할 수 있도록 도와줍니다.

• 고속 데이터 수집 시스템.
• 프로세스 모니터링 및 제어.
• 진동 분석.
• 디지털 I / O 포트에서 디지털 패턴 생성기.

• DOS Lib 및 TC 샘플 프로그램 (소스 코드 포함).
• Windows 98 / NT / 2000 용 DLL 및 OCX SDK
• 32 비트 및 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 DLL 및 OCX SDK
• 소스 코드와 VB / VC / 델파이 / BCB / VB.NET / C #. NET / VC.NET / MATLAB 샘플 프로그램.
• Windows 용 LabVIEW 툴킷
• Linux 용 드라이버.

모델명 PIO-821LU PIO-821HU PIO-821L PIO-821H 아날로그 입력 채널 16 개의 단일 종단 / 8 개의 차동 A / D 변환기 12 비트, 8 μs 변환 시간 샘플링 속도 45 kS / s. 최대 FIFO 크기 N / A 과전압 보호 연속 +/- 35 Vp-p 입력 임피던스 10 MΩ / 6 pF 트리거 모드 소프트웨어, 내부 프로그램 가능 페이 서 데이터 전송 폴링, 인터럽트 정확성 FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V 제로 드리프트 FSR의 +/- 4ppm / ° C 아날로그 출력 채널 1 해결 12 비트 정확성 FSR ± 0.01 LSB @ 25 ° C, ± 10 V 출력 범위 유니 폴라 : 0 ~ 5V, 0 ~ 10V, 0 ~ Ext Ref 출력 운전 +/- 5 mA 슬 루율 0.3V / μs 출력 임피던스 0.1 Ω 최대. 작동 모드 소프트웨어 디지털 입력 채널 16 적합성 5 V / TTL 입력 전압 로직 0 : 0.8 V max.  논리 1 : 2.0V 이상. 반응 속도 1.2 MHz (일반) 디지털 출력 채널 16 적합성 5 V / TTL 출력 전압 논리 0 : 최대 0.4V  로직 1 : 2.4 V min. 출력 기능 싱크 : 2.4 mA @ 0.8 V  소스 : 0.8 mA @ 2.0 V 반응 속도 1.2 MHz (일반) 타이머 / 카운터 채널 3 (내부 페이 서 x 1 / 독립 x 2) 해결 16 비트 적합성 5 V / TTL 입력 주파수 최대 10 MHz 기준 클럭 내부 : 2MHz 일반 버스 유형 3.3 V / 5 V 범용 PCI, 32 비트, 33 MHz 5 V PCI, 32 비트, 33 MHz 데이터 버스 8 비트 카드 ID 예 (4 비트) 아니 I / O 커넥터 여성 DB37 x 1  20 핀 박스 헤더 x 2 크기 (L x W x D) 159mm x 97mm x 22mm 183mm x 105mm x 22mm 전력 소비 960 mA @ +5 V 작동 온도 0 ~ 60 ° C 보관 온도 -20 ~ 70 ° C 습기 5 ~ 85 % RH, 비 응축 아날로그 입력 범위 모델 PIO-821L / LU (저 이득) 이득 1 2 4 8 양극성 +/- 5 +/- 2.5 +/- 1.25 +/- 0.625 샘플링 속도 Max. 45 kS / s 모델 PIO-821H / HU (고 이득) 이득 1 10 100 1000 양극성 +/- 5 +/- 0.5 +/- 0.05 +/- 0.005 샘플링 속도 Max. 45 kS / s 10 kS / s 1 kS / s

PIO-821H CR PCI 버스, 45 kS / s 고 이득 12 비트, 16 채널 입력, 1 채널 D / A, 디지털 I / O 보드. (RoHS) PIO-821L CR PCI 버스, 45 kS / s 저 이득 12 비트, 16 채널 입력, 1 채널 D / A, 디지털 I / O 보드. (RoHS) PIO-821H / S CR PIO-821H + 도터 보드 DB-8225. (RoHS) PIO-821HU CR 범용 PCI, 45 kS / s 고 이득 12 비트, 16 채널 입력, 1 채널 D / A, 디지털 I / O 보드. (RoHS)  CA-4002 D-Sub 커넥터 1 개 포함. PIO-821LU CR 범용 PCI, 45 kS / s 저 이득 12 비트, 16 채널 입력, 1 채널 D / A, 디지털 I / O 보드. (RoHS)  CA-4002 D-Sub 커넥터 1 개 포함.

캘리포니아 -2010 20 핀 플랫 케이블, 1M CA-2020 20 핀 플랫 케이블 2 M. CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. DB-8225 아날로그 I / O 용 나사 고정 터미널 보드 DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오. DN-37 DIN 레일 장착 37 핀 커넥터 DB-889D 16 채널 아날로그 입력 멀티플렉서 보드 DB-16P 16 채널 절연 디지털 입력 도터 보드 DB-16R 16 채널 릴레이 출력 도터 보드 DB-24C 24 채널 오픈 콜렉터 출력 도터 보드 DB-24OD 24 채널 오픈 드레인 출력 보드 DB-24SSR 24 채널 SSR 출력 보드 DN-20 / DN-20-381 20 핀 Din 레일 마운팅 I / O 커넥터 보드 125Ω, 0.1 % DIP 저항 125 Ω 전류 입력과 함께 사용하기위한 외부 저항
