A-826PG

제품명
A-826PG
용도
ISA Bus 다기능 보드
제조사
ICPDAS(대만)

A-826PG
100 kS / s 16 채널 16 비트 입력, 2 채널 12 비트 아날로그 출력, 16 디지털 입력 / 16 디지털 출력



모델 : A-826PG






  • 16 비트 A / D 컨버터
  • 12 비트 D / A 컨버터
  • 16 개의 단일 종단 또는 8 개의 차동 입력 채널
  • 100 k / s 샘플링 속도
  • 2 개의 12 비트 아날로그 출력 채널
  • 아날로그 출력 범위 : 0 ~ 5V, 0 ~ 10V, 0 ~ EXT Ref
  • 소프트웨어 프로그래머블 게인 : 0.5, 1, 2, 4, 8
  • 인터럽트 처리
  • A / D 트리거 모드 : 소프트웨어 트리거, 페이 서 트리거, 외부 트리거, 이벤트 트리거
  • A / D 데이터 전송 모드 : 폴링, 인터럽트, DMA
  • 16 디지털 입력 및 16 디지털 출력
  • 37 핀 D-Sub 커넥터





A-826PG는 PC / AT 호환 컴퓨터 용 16 비트 다기능 아날로그 및 디지털 I / O 보드입니다. A-826PG는 16 개의 단일 종단 또는 8 개의 차동 아날로그 입력과 12 비트 해상도의 아날로그 출력의 2 개 채널을 제공합니다. 또한 A-826PG는 16 개의 디지털 입력, 16 개의 디지털 출력 및 1 개의 타이머 / 카운터 채널을 가지고 있습니다. A-826PG는 0.5, 1, 2, 4, 8의 이득을 제공하는 반면, A-826PG는 0.5, 1, 2, 4, 8의 이득을 제공합니다. 최대 샘플링 속도는 100k 샘플 / 초입니다. DMA 작동은 레벨 1 또는 3에서 점퍼를 선택할 수 있습니다. 인터럽트는 점퍼가 3에서 15 사이에서 선택할 수 있습니다.

ICP DAS는 표준 모델이 / NDA 버전의 요구 사항을 다루는 모든 기능을 제공하기 때문에 / DDA 기능이없는 / NDA 모델을 중단합니다. 맞춤형 버전 (또는 / NDA 모델)에 관심이 있으시면 OEM / ODM 프로젝트 담당자에게 문의하십시오.




  • 신호 분석
  • 공업 자동화
  • 실험실 자동화
  • 센서 인터페이스
  • FFT 및 주파수 분석
  • 과도 분석
  • 생산 테스트
  • 공정 제어





  • DOS 샘플 프로그램 (소스 코드 포함)
  • Windows 98 / NT / 2000 용 DLL 및 OCX SDK
  • 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버





아날로그 입력
채널 16 개의 단일 종단 / 8 개의 차동
A / D 변환기 16 비트, 8μs 변환 시간
샘플링 속도 100 kS / s. 최대
과전압 보호 연속 +/- 35 Vp-p
입력 임피던스 10 MΩ / 6 pf
트리거 모드 소프트웨어, 페이서, 외부, 이벤트
데이터 전송 폴링, 인터럽트, DMA
정확성 FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V
제로 드리프트 FSR 15ppm / ° C
아날로그 출력
채널 독립 2 인
해결 12 비트
정확성 FSR의 0.01 % ± 25 ° C에서 ± 1 LSB, ± 10 V
출력 범위 0 ~ 5V, 0 ~ 10V, 0 ~ Ext Ref
외부 참조 +10 V 또는 -10 V max.
출력 운전 +/- 5 mA
슬 루율 0.6V / μs
출력 임피던스 0.1 Ω 최대.
작동 모드 소프트웨어
디지털 입력
채널 16
적합성 5 V / TTL
입력 전압 로직 0 : 0.8 V max.
논리 1 : 2.0V 이상.
반응 속도 1.0 MHz (일반)
디지털 출력
채널 16
적합성 5 V / TTL
출력 전압 논리 0 : 최대 0.4V
로직 1 : 2.4 V min.
출력 기능 싱크 : 0.8 mA @ 0.8 V
소스 : -2.4 mA @ 2.0 V
반응 속도 1.0 MHz (일반)
타이머 / 카운터
채널 독립 3
해결 16 비트
적합성 5 V / TTL
입력 주파수 최대 10 MHz
기준 클럭 내부 : 2MHz
일반
버스 유형 ISA

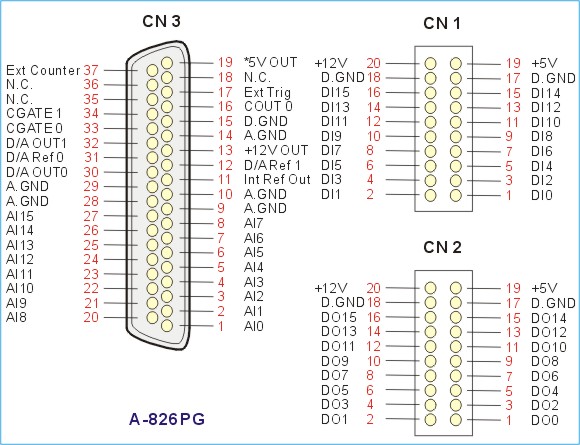

I / O 커넥터 여성 DB37 x 1
20 핀 박스 헤더 x 2
크기 (L x W x D) 175mm x 122mm x 22mm
전력 소비 950 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축
아날로그 입력 범위
모델 A-826PG
이득 1 2 4 8
양극성 (V) +/- 10 +/- 5 +/- 2.5 +/- 1.25
샘플링 속도 Max. 100 kS / s 100 kS / s 100 kS / s 100 kS / s





A-826PG CR 16 비트 다기능 보드 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함.
A-826PG / S A-826PG + 도터 보드 DB-8225





캘리포니아 -2010 20 핀 플랫 케이블, 1M
CA-2020 20 핀 플랫 케이블 2 M.
CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3710DM DB-37 Male-Male 케이블, 1.0 M, 180 °. (RoHS)
CA-3730DM DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
DB-8225 아날로그 I / O 용 나사 고정 터미널 보드
DB-889D 16 채널 아날로그 입력 멀티플렉서 보드
DB-16P 16 채널 절연 디지털 입력 도터 보드
DB-16R 16 채널 릴레이 출력 도터 보드
DB-24C 24 채널 오픈 콜렉터 출력 도터 보드
DB-24SSR 24 채널 SSR 출력 도터 보드
125Ω, 0.1 % DIP 저항 125 Ω 전류 입력과 함께 사용하기위한 외부 저항
