제품 상세보기
;)
TMC-10
- 제품명
- TMC-10
- 용도
- ISA Bus DI/O 보드(비절연)
- 제조사
- ICPDAS(대만)

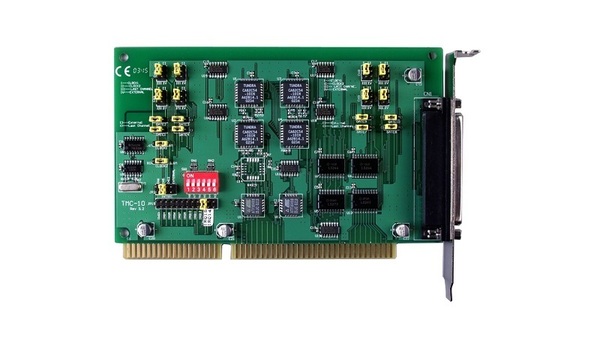

TMC-10  10 채널 타이머 / 카운터 보드 |
||||||
|
||||||
|
- 보드에 4 개의 8254 타이머 / 카운터 칩 탑재
- 8 개의 독립적 인 16 비트 타이머 / 카운터 및 2 개의 계단식 32 비트 타이머 / 카운터
- 11 개의 인터럽트 레벨, 점퍼 선택 가능
- 2 개의 내부 클럭 소스
- 8 채널 외부 클럭 소스.
- 8 비트 디지털 출력
TMC-10은 범용 타이머 / 카운터 및 PC 용 디지털 I / O 보드입니다. 점퍼를 선택하여 8 개의 16 비트 타이머 / 카운터 채널, 2 개의 직렬 32 비트 타이머 / 카운터 채널, 8 비트 디지털 출력 및 2 개의 내부 클럭 소스 (8 M / 1.6 M, 0.8 M / 80 k)를 제공합니다. 4 개의 8254 칩은 산업 및 실험실 어플리케이션에 적합한 다양한 강력한 타이머 / 카운터 기능 모드를 제공합니다.
- 공장 자동화
- 제품 테스트
- 테스트 자동화
- 디지털 I / O 제어
- 알람 모니터링
- 4 채널 SSR 출력 도터 보드
- DOS 샘플 프로그램 (소스 코드 포함)
- Windows 98 / NT / 2000 용 DLL 및 OCX SDK
- 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
- 소스 코드가있는 VB / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
- Windows 용 LabVIEW 툴킷
- Linux 및 DasyLab 용 드라이버
| 털 입력 | ||
| 채널 | 8 | |
| 적합성 | 5 V / TTL | |
| 입력 전압 | 로직 0 : 0.8 V max. 논리 1 : 2.0V 이상. |
|
| 반응 속도 | 1.0 MHz (일반) | |
| 디지털 출력 | ||
| 채널 | 8 | |
| 적합성 | 5 V / TTL | |
| 출력 전압 | 논리 0 : 최대 0.4V 로직 1 : 2.4 V min. |
|
| 출력 기능 | 싱크 : 0.8 mA @ 0.8 V 소스 : -2.4 mA @ 2.0 V |
|
| 반응 속도 | 1.0 MHz (일반) | |
| 타이머 / 카운터 | ||
| 채널 | 10 | |
| 해결 | 16 비트 | |
| 적합성 | 5 V / TTL | |
| 입력 주파수 | 최대 10 MHz | |
| 기준 클럭 | 내부 : 8 MHz | |
| 일반 | ||
| 버스 유형 | ISA | |
| I / O 커넥터 | 여성 DB37 x 1 | |
| 크기 (L x W x D) | 162 mm x 105 mm x 22 mm | |
| 전력 소비 | 500 mA @ +5 V | |
| 작동 온도 | 0 ~ 60 ° C | |
| 보관 온도 | -20 ~ 70 ° C | |
| 습기 | 5 ~ 85 % RH, 비 응축 | |
| TMC-10 CR | 10 채널 타이머 / 카운터 보드 (RoHS) |
| CA-3710 | DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) |
| CA-3710D | DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) |
| CA-3710DM | DB-37 Male-Male 케이블, 1.0 M, 180 °. (RoHS) |
| CA-3730DM | DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) |
| CA-3750DM | DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
| CA-4002 | 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. |
| DB-37 | 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오. |
| DN-37 | DIN 레일 장착 37 핀 커넥터 |
