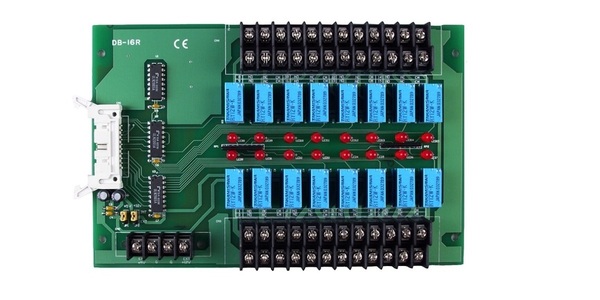

DB-16R
16 채널 릴레이 출력 보드

모델 : DB-16R

• 양식 C 릴레이
• A-82X, DIO-64 디지털 출력 포트 또는 모든 호환 디지털 출력 포트와 함께 사용하기위한 16 개의 폼 C 릴레이를 제어하는 ​​20 핀 커넥터 수용
• 해당 릴레이가 활성화되면 각 LED가 점등 됨
• 필드 배선용 나사 고정 터미널

DB-16R 16 채널 릴레이 출력 보드는 프로그래밍 된 제어로 효율적인로드 스위치 전환을 위해 16 개의 폼 C 릴레이로 구성됩니다. 785 시리즈 보드와는 기능적으로 호환되지만 커넥터는 산업용 타입의 단자대입니다. DB-16R은 A-82x 보드 또는 다른 호환 보드에서 사용할 수 있습니다. 20 핀 플랫 케이블 커넥터의 적절한 릴레이 채널에 5V 신호를 적용하여 릴레이에 전원을 공급합니다. 각 중계기마다 하나씩 16 개의 발성기 LED가 해당 릴레이가 활성화되면 점등됩니다. PC의 전원 공급 장치에 과부하가 걸리지 않도록이 보드는 전원 공급 장치 용 나사 고정 터미널을 제공합니다.

• 폼 C 릴레이
• 유형 : SPDT (양식 C)
• 최대 입력 전압 : 24 V DC 또는 24 V AC
• 공칭 부하 : 0.5 A / 120 V AC , 1A / 24 V DC
• 맥스. 스위칭 전원 : 60VA, 24W
• 맥스. 스위칭 전압 : 120V AC , 60V DC
• 맥스. 스위칭 전류 : 1A
• 예상 수명 : 기계식 (2 x 10), 전기식 (2 x 10)
• 릴리스 시간 값 : 작동 (6ms)
• 제어 로직 : 입력 TTL 하이 (+ 5V), 릴레이 온
• 소비 전력 : + 12V @ 528mA max.
                                + 5V @ 150mA max.
• 크기 : 205mm X 114mm
• 작동 온도 : 0 -60 ° C
• 보관 온도 : -20 ~ 70 ° C
• 습도 : 5 % ~ 90 % 비 응축

• 온 / 오프 제어
• 에너지 관리
• 테스트 자동화
• 공정 제어
