VXC 제품군--다중 포트 시리얼 카드(Multi-port Serial Cards)


•  Built-in COM-Selector
•  Universal PCI (3.3V 및 5V)
•  최대 128 KB COM 포트 버퍼
•  최대 128 바이트 하드웨어 FIFO
•  셀프 튜너(Self-tuner) 내장
•  ESD 보호 및 절연
•  짧은 카드 설계
•  다양한 액세서리


통신 보드는 열악한 환경에서 필드 장치의 고성능 연결(high-performance connection)을 위해 설계되었습니다.

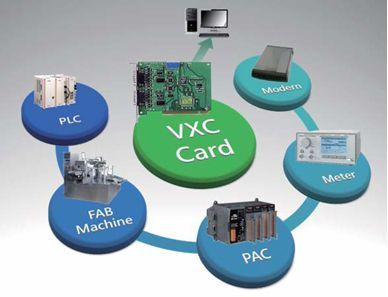

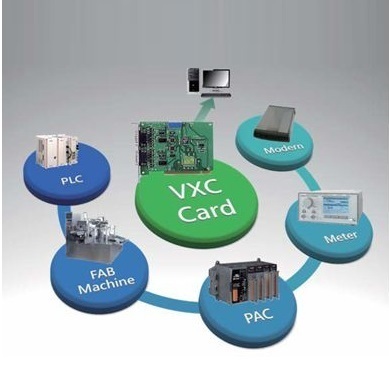

VXC 다중 포트 시리얼 카드를 사용하면 PC에서 통신 포트를 추가로 늘릴 수 있습니다. PC를 통해 많은 외부 장치를 연결할 때 가장 중요한 선택 사항입니다. 모든 VXC 카드는 시간이 중요한 애플리케이션과 산업 분야 모두에서 원활한 통신을 보장합니다. 단순히 VXC 카드만 ​​있으면 PC를 PLC, FAB 기계, 계량기, 컨트롤러 장치, 실험실 기기, 모뎀, 카드 판독기, 직렬 프린터, RFID 판독기, 바코드 판독기, 센서 등와 같은 다른 많은 장치와 쉽게 통합할 수 있습니다.



특징

■   PCI Express

PCI Express(PCIe)는 컴퓨터 확장 카드 표준입니다. PCIe와 이전 PC bus의 주요 차이점은 공유 병렬 버스 아키텍처(shared parallel bus architecture)가 아닌 지점간 직렬 링크(point-to-point serial links)를 기반으로 하는 토폴로지입니다. 개념적으로 PCIe bus는 구형 PCI/PCI-X bus의 '고속 직렬(high-speed serial) 교체'로 생각할 수 있습니다.

■   COM 선택기 (COM-Selector)

각 VXC 카드에는 COM 포트 번호 선택(자동 또는 수동)을 위한 COM-Selector (딥 스위치)가 장착되어 있습니다. VXC 제품군에 중요하고 혁신적인 기능입니다.


COM-Selector는 다음과 같은 이점을 제공합니다.
•  구성 유틸리티 프로그램을 사용하는 대신 COM 포트 번호 선택을 단순화합니다.
•  사용자는 VXC 카드의 COM 포트 번호를 PCI 슬롯에 관계없이 원하는 대로 정확하게 지정할 수 있습니다.
•  COM-Selector(딥 스위치)를 0(기본값)으로 설정하면 사용 가능한 COM 포트 번호를 자동으로 선택할 수 있습니다.
•  구성 유틸리티를 설치할 필요가 없고 다른 OS에 대한 작동을 연구할 필요가 없습니다.
•  혼란을 방지합니다. 다른 PnP COM 포트 장치는 동적 COM 포트 번호 설정을 채택하기 때문에 사용자에게 쉽게 혼동을 줍니다.
•  딥 스위치(Dip-switch)를 동일한 COM 포트 번호로 설정하여 기존 카드를 쉽게 교체할 수 있습니다.
•  딥 스위치(Dip-switch)를 동일한 COM 포트 번호로 설정하는 것은 매우 쉽기 때문에 대량 시스템 설치에 적합합니다.

■   ESD 보호

VXC 카드는 TVS 다이오드 ESD 보호 기술을 제공하여 고전위 전압에 의해 시스템이 손상되지 않도록 보호합니다.

정상적인 작동 조건에서 TVS 다이오드는 보호 구성요소에 높은 임피던스(개방 회로로 표시됨)를 나타냅니다. 전압이 한계를 초과하면, TVS 다이오드 쇄도는 과도 전류에 대해 낮은 임피던스 경로를 제공합니다. 그 결과로 과도 전류는 보호된 부품에서 벗어나 TVS 다이오드를 통해 흐릅니다. 장치는 일시적인 위협이 지나면 고임피던스 상태로 돌아갑니다.


■   셀프 튜너(Self-Tuner)

VXC 카드에는 RS-485 포트의 송수신 방향을 자동으로 제어하는 ​​"셀프 튜너(Self-Tuner)" 칩이 장착되어 있습니다.

Self-Tuner의 도움 없으면 사용자는 전송하기 전에 RS-485 송신기를 활성화하고 전송을 마친 후에는 송신기를 비활성화해야 합니다. 송신기(방향 제어)를 활성화 및 비활성화하는 타이밍은 많은 통신 문제의 주요 문제이며 디버그(debug)하기가 매우 어렵습니다.

VXC 카드에 내장된 셀프 튜너(built-in Self-Tuner)는 이러한 방향 제어 문제를 효과적으로 제거하고 통신 애플리케이션을 위한 소프트웨어 프로그래밍을 단순화합니다.


■   절연(Isolation)

일부 VXC 카드는 photo isolation 기능을 제공하여 열악한 환경에서 컴퓨터와 장비가 손상되지 않도록 보호합니다.

포토 커플러(Photo coupler)는 짧은 광 전송 경로를 사용하여 회로의 요소(일반적으로 송신기와 수신기) 간에 신호를 전송하는 장치입니다. 이것은 전기적으로 절연된 상태를 유지합니다. 이렇게 하면 전기적 신호에서 광학 신호로 이동하기 때문에 경로를 따라 전기 접점이 끊어집니다.

이 기능은 접지 루프를 줄이고, 공통 모드 전압을 차단하고, 전압 스파이크를 차단하고, 전기 절연을 제공하며 한 회로에서 다른 회로에 영향을 미치는 심각한 과전압 조건으로부터 상당한 보호를 제공할 수 있습니다.



■   최대 128바이트 하드웨어 FIFO

VXC 카드에는 각 포트에 대해 16 또는 128바이트 하드웨어 FIFO가 장착되어 있습니다. 대형 하드웨어 FIFO는 시스템이 과부하 상태에서 작동할 때 데이터 손실을 방지하는 데 유용하며 Windows, Linux... 등과 같은 다중 작업 운영 체제에서 실행하는 동안에도 유용합니다.

■   최대 128KB COM 포트 버퍼

Windows용 VXC 카드 드라이버는 각 포트에 대해 최대 128KB 버퍼를 제공합니다(기본값은 4KB). 대용량 파일 전송에 실용적입니다.

■   짧은 카드 설계(Short Card Design)

"짧은 카드" 디자인은 소형 컴퓨터, 특히 IPC(산업용 개인용 컴퓨터) 및 서버에 적합합니다.

■   Universal PCI (3.3 V 및 5 V)

범용 PCI 카드는 서버에서 널리 사용되는 새로운 3.3V PCI bus와 기존의 5V PCI bus 모두에서 작동합니다. 범용 PCI 또는 PCI Express 인터페이스는 이제 ICP DAS사에서 설계된 모든 새 카드의 표준이 되었습니다.

■   다양한 액세서리

RS-232 케이블 및 도터 보드와 같은 VXC 카드용 옵션 액세서리가 많이 있습니다. 이 도구를 사용하면 그 어느 때보다 쉽게 배선할 수 있습니다.
