I-7018BL / I-7018P
- 제품명
- I-7018BL / I-7018P
- 용도
- 아날로그 입력
- 특성
- 8-채널 아날로그 입력 (열전대,전압,전류)
- 제조사
- ICPDAS(대만)

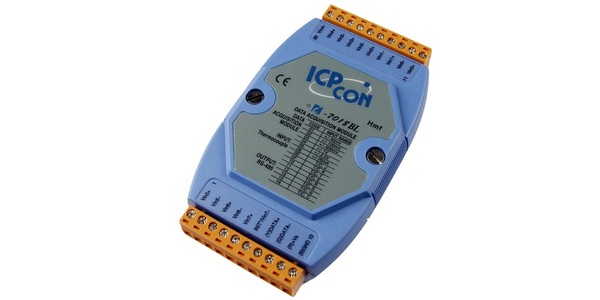

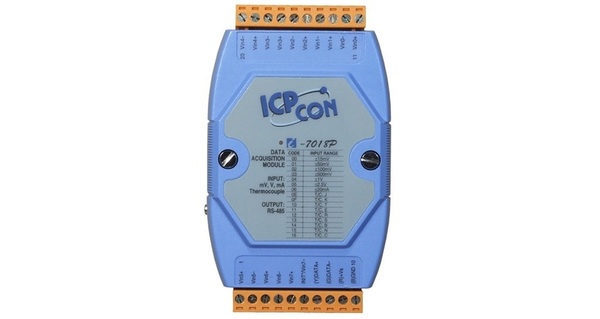

I-7018BL / I-7018P
8-채널 아날로그, 열전대(Thermocouple) 입력 모듈
- ▪ I-7018BL : 열전대(Thermocouple) 오픈 감지
- ▪ I-7018P : 열전대 타입, L 및 M 추가
- ▪ 8-채널 Differential 또는
- ▪ 6-채널 Differential & 2-채널 Single-ended 아날로그 입력
- ▪ 전류, 전압 또는 열전대(Thermocouple) 입력
- ▪ 고 해상도 : 16-bit
- ▪ 3000 VDC 모듈 내부 절연
- ▪ Dual Watchdog
- ▪ RoHS 준수
- ▪ 넓은 작동 온도 범위: -25 to +75°C
I-7018P는 열전대 입력뿐만 아니라 전류 및 전압 입력을 특징으로하는 아날로그 입력 모듈입니다.
I-7018BL은 열전대 입력 모듈입니다. 두 모듈 모두 점퍼를 통해 선택할 수있는 8-채널 차동 또는 6-채널 차동 및 2-채널 단일 종단 형 입력을 제공하며 모든 채널을 동일한 입력 유형으로 구성 할 수 있습니다. 전류 입력 할 때는 외부 125 Ω 저항이 필요합니다. 이 모듈은 또한 3000 VDC 내부 모듈 절연 및 ± 35 VDC 과전압 보호 기능을 갖추고 있습니다. I-7018BL은 열전대 오픈 와이어 감지 기능을 제공하며 I-7018P는 열전대 유형인 L 및 M을 지원합니다
- 빌딩 자동화
- 공장 자동화
- 기계 자동화
- 원격 유지 보수
- 원격 진단
- 시험 장비
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 참고 : 고정밀 열전대 측정을 위해 ICP DAS는 각 채널에 대한 자동 냉 접점 보상(automatic cold-junction compensation)을 특징으로 일관성 있고 안정된 온도 출력을 보장하는 I-7018Z / I-7019Z 모듈을 선택할 것을 권장합니다. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 모델명 | I-7018BL | I-7018P |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | |
| Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | |
| 전송 속도 | 1200 ~ 115200 bps | |
| 프로토콜 | DCON | |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |
| LED 표시기/디스플레이 | ||
| 시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 | |
| I/O LED 표시기 | - | |
| 7-분절 LED 디스플레이 | - | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3000 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 | |
| EFT (IEC 61000-4-4) | 전력용 ± 4 kV | |
| Surge (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | |
| 전원 | ||
| 역 극성 보호 | YES | |
| 입력 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.0 W | |
| 기구 | ||
| 치수 (L x W x H) | 123mm x 72mm x 35mm | |
| 설치 | DIN 레일 또는 벽면 장착 | |
| 환경 | ||
| 작동 온도 | -25 ~ + 75 ° C | |
| 보관 온도 | -40 ~ + 85 ° C | |
| 습도 | 10 ~ 95 % RH, 비 응축 | |
| I-7018BL CR | 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover) |
| I-7018P CR | 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover) |
| I-7018P-G CR | 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜, 과전압 보호 (Gray Cover) |
