제품 상세보기
;)
;)
;)
;)
I-7012(D), I-7012F(D)
- 제품명
- I-7012(D), I-7012F(D)
- 용도
- 아날로그 입력
- 특성
- 1-채널 아날로그 입력 모듈
- 제조사
- ICPDAS(대만)
| I-7012/I-7012D/I-7012F/I-7012FD 1-채널 아날로그 입력 모듈 |
|
|
|
I-7012는 전압 입력 및 전류 입력을 위해 설계된 아날로그 입력 모듈입니다.
추가적으로 제공되는 디지털 입력 1-채널은 50 Hz 이벤트 카운터로 사용할 수 있고, 디지털 출력 2-채널은 고/저 알람으로 사용할 수 있습니다.
또한, I-7012는 3000 VDC 모듈 내부 절연 기능이 있습니다.
I-7012F는 I-7012와 동일한 기능으로써 샘플링 속도 조정이 가능한 것이 특징입니다. 요구 사항에 따라 고속 모드와 일반 모드로 전환 할 수 있습니다.
- 빌딩 자동화
- 공장 자동화
- 기계 자동화
- 원격 유지 보수
- 원격 진단
- 시험 장비
| 모델 | I-7012 | I-7012D | I-7012F | I-7012FD | |
| 아날로그 입력 | |||||
| 채널 | 1 | ||||
| 배선 | Differential | ||||
| 입력 범위 | ± 150 mV, ± 500 mV, ± 1 V, ± 5 V, ± 10 V, ± 20 mA (옵션 외부 125 Ω 저항 필요) | ||||
| 해상도 | 16-bit | ||||
| 정확도 | 정상 모드 | ± 0.05 % | |||
| 고속 모드 | - | ± 0.25 % | |||
| 샘플링 속도 | 정상 모드 | 10 Hz | |||
| 고속 모드 | - | 100 Hz | |||
| 입력 임피던스 | 20MΩ | ||||
| 공통 전압 보호 | ± 100 VDC | ||||
| 개별 채널 구성 | - | ||||
| 과전압 보호 | ± 120 VDC | ||||
| 디지털 입력 | |||||
| 채널 | 1 | ||||
| 접점 | Dry | ||||
| Sink/Source (NPN / PNP) | Source | ||||
| ON 전압 레벨 | Close to GND | ||||
| OFF 전압 레벨 | Open | ||||
| Counter | YES, 50 Hz, 16-bit | ||||
| 입력 임피던스 | 3 kΩ | ||||
| 과전압 보호 | ± 30 VDC | ||||
| 디지털 출력 | |||||
| 채널 | 2 | ||||
| 유형 | Open Collector | ||||
| Sink/Source (NPN / PNP) | Sink | ||||
| 부하 전압 | +3.5 ~ +30 VDC | ||||
| 최대 부하 전류 | 30 mA/채널 | ||||
| 파워-온 값 (Power-on Value) | YES | ||||
| 안전 값 (Safe Value) | YES | ||||
| 모델 | I-7012 | I-7012D | I-7012F | I-7012FD |
| 통신 | ||||
| 인터페이스 | RS-485 | |||
| RS-485 바이어스 저항기 | No (바이어스를 제공하려면 RS-485 마스터가 필요합니다.) | |||
| Format | N, 8, 1 | |||
| 전송 속도 | 1200 ~ 115200bps | |||
| 프로토콜 | DCON | |||
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
| LED 표시기 / 디스플레이 | ||||
| 시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 | |||
| I/O LED 표시기 | - | |||
| 7-분절 LED 디스플레이 | - | YES | - | YES |
| 절연 (Isolation) | ||||
| 모듈 내 절연, 필드-to-로직 | 3000 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 | |||
| EFT (IEC 61000-4-4) | 전력선 ± 4 kV | |||
| Surge (IEC 61000-4-5) | 전력선 ± 0.5 kV | |||
| 전원 | ||||
| 역 극성 보호 | YES | |||
| 입력 범위 | +10 ~ +30 VDC | |||
| 소비 전력 | 1.3 W | 1.9 W | 1.3 W | 1.9 W |
| 기구 | ||||
| 치수 (L x W x H) | 123mm x 72mm x 35mm | |||
| 설치 | DIN 레일 또는 벽면 장착 | |||
| 환경 | ||||
| 작동 온도 | -25 ~ + 75 ° C | |||
| 보관 온도 | -40 ~ + 85 ° C | |||
| 습도 | 10 ~ 95 % RH, 비 응축 | |||

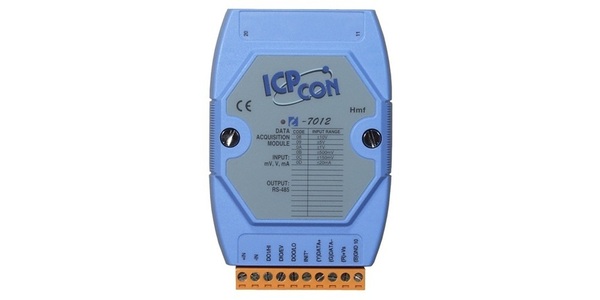

| I-7012 CR | 1-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover) |
| I-7012-G CR | 1-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover) |

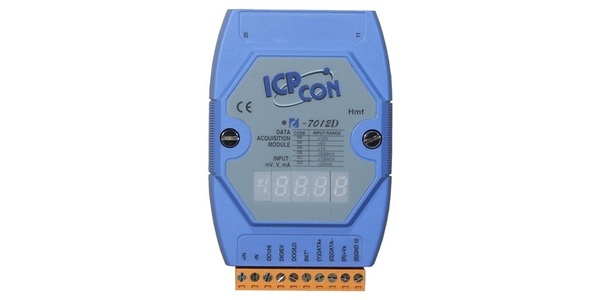

| I-7012D CR | I-7012 (Blue Cover) (RoHS) with 7-분절 LED 디스플레이 |

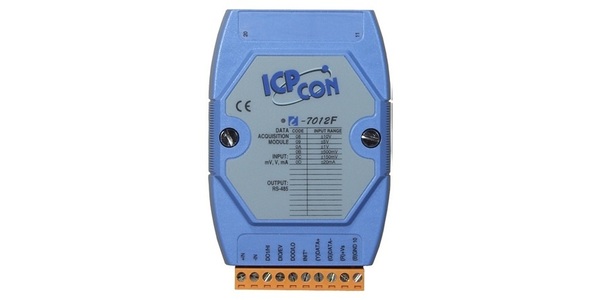

| I-7012F CR | 1-채널 고속 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (16-bit) (Blue Cover) |

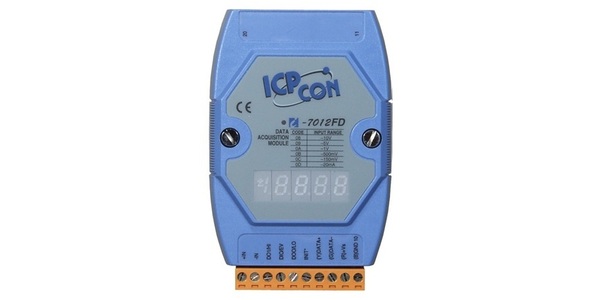

| I-7012FD CR | I-7012F (Blue Cover) (RoHS) with 7-분분절 LED 디스플레이 |
