제품 상세보기
;)
;)
I-7014D
- 제품명
- I-7014D
- 용도
- 아날로그 입력
- 특성
- 1-채널 송신기(Transmitter) 입력 with LED 디스플레이
- 제조사
- ICPDAS(대만)

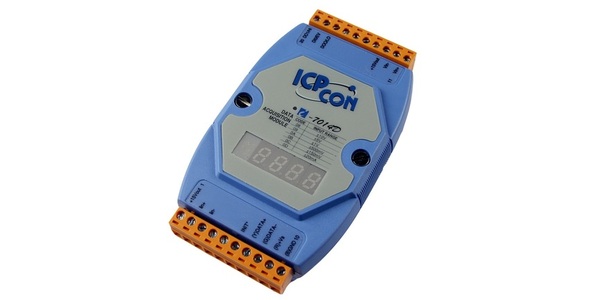

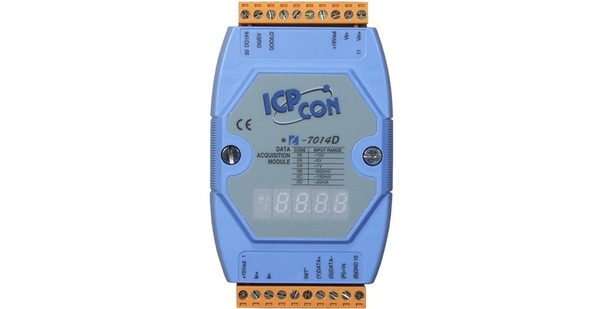

| I-7014D 1-채널 Transmitter 입력 with 7-분절 LED 디스플레이 |
|
|
|
I-7014는 송신기(Transmitter) 입력에 +15 VDC 절연 루프 전원 공급 장치를 제공하는 1-채널 송신기(Transmitter) 입력 모듈입니다. 전압 및 전류 입력 유형 모두를 위해 설계되었으며, 50 Hz 이벤트 카운터로 1-채널 디지털 입력을 제공하고 고/저 알람으로 사용할 수 있는 2-채널 디지털 출력을 제공합니다. I-7014는 또한 3000 VDC 내부 모듈 절연 기능이 있습니다.
- 빌딩 자동화
- 공장 자동화
- 기계 자동화
- 원격 유지 보수
- 원격 진단
- 시험 장비
| 모델 | I-7014D | |
| 아날로그 입력 | ||
| 채널 | 1 | |
| 배선 | Differential | |
| 센서 유형 | ± 150mV, ± 500mV, ± 1V, ± 5V, ± 10V, ± 20mA | |
| 해상도 | 16-bit | |
| 정확도 | ± 0.05 % | |
| 샘플링 속도 | 10 Hz | |
| 입력 임피던스 | 전압 | 30 kΩ |
| 전류 | 125 Ω | |
| 절연 루프 전원 | ± 15 VDC, 30 mA | |
| 과전압 보호 | ± 15 VDC | |
| 열린 와이어 감지 | - | |
| 디지털 입력 | ||
| 채널 | 1 | |
| 접점 | Dry | |
| Sink/Source (NPN / PNP) | Sourve | |
| ON 전압 레벨 | Close to GND | |
| OFF 전압 레벨 | Open | |
| Counter | Yes, 50 Hz, 16-bit | |
| 입력 임피던스 | 3 kΩ | |
| 과전압 보호 | ± 30 VDC | |
| 디지털 출력 | ||
| 채널 | 2 | |
| 유형 | Open Collector | |
| Sink/Source (NPN / PNP) | Sink | |
| 부하 전압 | +3.5 ~ +50 VDC | |
| 맥스. 부하 전류 | 30 mA/채널 | |
| 파워-온 값 (Power-on Value) | YES | |
| 안전 값 (Safe Value) | YES | |
| 모델 | I-7014D |
| 통신 | |
| 인터페이스 | RS-485 |
| RS-485 바이어스 저항기 | No (바이어스를 제공하려면 RS-485 마스터가 필요합니다.) |
| Format | N, 8, 1 |
| 전송 속도 | 1200 ~ 115200bps |
| 프로토콜 | DCON |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) |
| LED 표시기/디스플레이 | |
| 시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 |
| I/O LED 표시기 | - |
| 7-분절 LED 디스플레이 | YES |
| 절연 (Isolation) | |
| 모듈 내 절연, 필드-to-로직 | 3000 VDC |
| EMS 보호 | |
| ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 |
| EFT (IEC 61000-4-4) | 전력선에 ± 4 kV |
| Surge (IEC 61000-4-5) | 전력선용 ± 0.5 kV |
| 전원 | |
| 역 극성 보호 | YES |
| 입력 범위 | +10 ~ +30 VDC |
| 소비 전력 | 1.9W |
| 기구 | |
| 치수 (L x W x H) | 123mm x 72mm x 35mm |
| 설치 | DIN 레일 또는 벽면 장착 |
| 환경 | |
| 작동 온도 | -25 ~ + 75 ° C |
| 보관 온도 | -40 ~ + 85 ° C |
| I-7014D CR | 1-채널 송신기 입력 (RoHS) with DCON 및 Modbus 프로토콜 (Blue cover), 7-분절 LED 디스플레이 |
