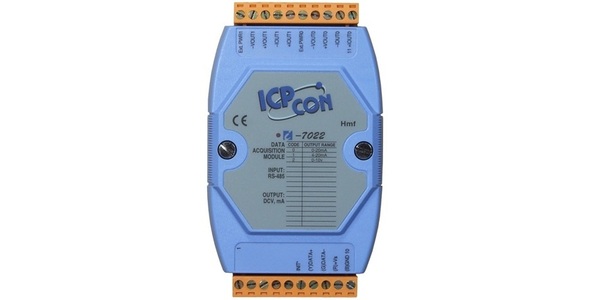

I-7022 / M-7022 / M-7022A
- 제품명
- I-7022 / M-7022 / M-7022A
- 용도
- 아날로그 출력
- 특성
- 2-채널 아날로그 출력
- 제조사
- ICPDAS(대만)
|
 |
 |
 |
| 모델 : I-7022 | 모델 : M-7022 | 모델 : M-7022A |
I-7022는 DCON 프로토콜을 사용하여 전압 및 전류 출력을 위해 설계된 12-bit, 2-채널 아날로그 출력 모듈입니다.
3000 VDC 내부 모듈 절연이 특징이며, 전류 출력의 전원은 점퍼를 통해 내부 또는 외부로 선택할 수 있습니다.
전원 켜기 및 안전 값을 설정할 수 있는 옵션도 제공됩니다.
M-7022 및 M-7022A는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7022와 동일합니다.
- ▪ 2-채널 아날로그 출력
- ▪ 전류 또는 전압 출력 소프트웨어 선택 가능
- ▪ 파워-온 값(Power-on Value) 보호 안전 값(Safe Value) 설정
- ▪ 전류 출력 오픈 와이어 감지
- ▪ Readback 전압 또는 전류
- ▪ 2kV 채널-to-채널 절연
- ▪ 3000 VDC 모듈 내부 절연
- ▪ 프로그래밍 가능한 출력 Slope
- ▪ 듀얼 워치 독
- ▪ RoHS 준수
- ▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
| 모델 | I-7022 | M-7022 | M-7022A | |
| 아날로그 출력 | ||||
| 채널 | 2 | |||
| 범위 | 전압 | 0 ~ + 5V, 0 ~ + 10V, | 0 ~ + 5V, 0 ~ + 10V, ± 5V, ± 10V | |
| 전류 | 0 ~ +20 mA, +4 ~ +20 mA | |||
| 해상도 | 12-bit | |||
| 정확도 | 0.1 % | |||
| Readback 정확도 | FSR의 ± 0.5 % | |||
| DA 출력 응답 시간 | 10 ms | |||
|
프로그래밍 가능한 출력 Slope |
전압 | 0.0625 ~ 1024.0 V/초 | ||
| 전류 | 0.125 ~ 2048 mA/초 | |||
| 전류 부하 저항 | 내부 전원 : 500 Ω | |||
| 외부 전원 : 1050 Ω | ||||
| 오픈 와이어 감지 (전류에만 해당) | YES | |||
| 채널 간 절연 | YES, 2kV | |||
| 단락 회로 보호 | YES | |||
| 파워 온 값 (Power-on Value) | YES | |||
| 안전 값 (Safe Value) | YES | |||
| 모델 | I-7022 | M-7022 | M-7022A |
| 통신 | |||
| 인터페이스 | RS-485 | ||
| RS-485 바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | ||
| Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | ||
| 전송 속도 | 1200 ~ 115200 bps | ||
| 프로토콜 | DCON | Modbus RTU, DCON | |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
| LED 표시기/디스플레이 | |||
| 시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 | ||
| I/O LED 표시기 | - | ||
| 7-분절 LED 디스플레이 | - | ||
| 절연 (Isolaton) | |||
| 모듈 내 절연, 필드-to-로직 | 3000 VDC | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | ||
| EFT (IEC 61000-4-4) | 전력선 용 ± 4 kV | ||
| Surge (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | ||
| 전원 | |||
| 역 극성 보호 | YES | ||
| 입력 범위 | +10 ~ +30 VDC | ||
| 소비 전력 | 3.0W | ||
| 기구 | |||
| 치수 (L x W x H) | 123mm x 72mm x 35mm | ||
| 설치 | DIN 레일 또는 벽면 장착 | ||
| 환경 | |||
| 작동 온도 | -25 ~ + 75 ° C | ||
| 보관 온도 | -40 ~ + 85 ° C | ||
| 습도 | 10 ~ 95 % RH, 비 응축 | ||
| I-7022 CR | 2-채널 아날로그 출력 모듈 with DCON 프로토콜, (채널-to-채널 절연) (Blue Cover) (RoHS) |
| I-7022-G CR | 2-채널 아날로그 출력 모듈 with DCON 프로토콜, (채널-to-채널 절연) (Gray Cover) (RoHS) |
| M-7022-G CR | 2-채널 아날로그 출력 모듈 with DCON 및 Modbus 프로토콜, (채널-to-채널 절연) (Gray Cover) (RoHS) |
| M-7022A-G CR | 2-채널 아날로그 출력 모듈 with DCON 및 Modbus 프로토콜, (채널-to-채널 절연) (Gray Cover) (RoHS) |
