제품 상세보기
;)

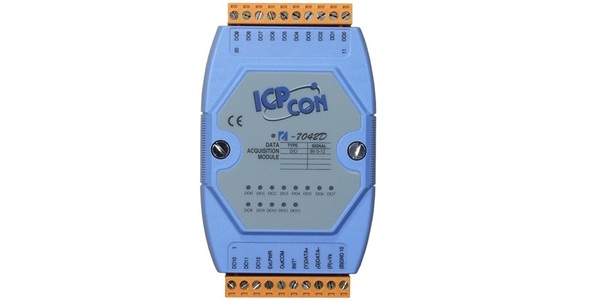

I-7042/I-7042D
- 제품명
- I-7042/I-7042D
- 용도
- 디지털 I/O (DC)
- 특성
- 13-채널 절연 디지털 출력
- 제조사
- ICPDAS(대만)
|
|
|
|||||||||||||||
I-7042는 13-채널의 디지털 출력을 제공합니다. 각 채널은 포토 커플러 절연(Photocouple isolation) 기능이 있으며, 오픈 컬렉터(open collector)를 사용하여 싱크 타입(sink-type) 출력을 지원합니다.
전원 켜기 및 안전 값을 모두 활성화하는 옵션도 있습니다.
I-7042D에는 DO 채널의 상태를 모니터링하는데 사용할 수있는 13 개의 LED 표시등이 있습니다. 3750 Vrms 모듈 내 모듈 분리(intra-module isolation)가 표준입니다.
- 빌딩 자동화
- 공장 자동화
- 기계 자동화
- 원격 유지 보수
- 원격 진단
- 시험 장비
| 모델 | I-7042 | I-7043 | M-7043 |
| I-7042D | I-7043D | M-7043D | |
| 디지털 출력 | |||
| 채널 | 13 | 16 | |
| 유형 | 오픈 콜렉터 (Open Collector) | ||
| Sink/Source (NPN / PNP) | Sink | ||
| 부하 전압 | +3.5 ~ 30 VDC | +10 ~ 30 VDC | |
| 최대 부하 전류 | 100 mA/채널 | ||
| 과전압 보호 | - | ||
| 과부하 보호 | - | ||
| 파워 온 값 (Power-on Value) | YES | ||
| 안전 값 (Safe Value) | YES | ||
| 모델 | I-7042 | I-7043 | M-7043 |
| I-7042D | I-7043D | M-7043D | |
| 통신 | |||
| 인터페이스 | RS-485 | ||
| 바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | ||
| Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | ||
| 전송 속도 | 1200 ~ 115200 bps | ||
| 프로토콜 | DCON | Modbus RTU, DCON | |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
| LED 표시기/디스플레이 | |||
| 시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | ||
| I/O LED 표시기 | - | - | - |
| YES, 13개 LED 디지털 출력 표시 | YES, 16개 LED 디지털 출력 표시 | YES, 16개 LED가 디지털 출력 표시 | |
| 7-분절 LED 디스플레이 | - | ||
| 절연 (Isolation) | |||
| 모듈 내 절연, 필드-to-로직 | 3750Vrms | - | |
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 | - | |
| 임의 지점에 대해 ± 4 kV 공기 | - | ||
| EFT (IEC 61000-4-4) | 전력선 용 ± 2kV | - | |
| Surge (IEC 61000-4-5) | - | ||
| 전원 | |||
| 역 극성 보호 | YES | ||
| 입력 범위 | 10 ~ 30 VDC | ||
| 소비 전력 | 1.0 W | 0.4W | 0.4W |
| 1.7W | 1.1W | 1.1W | |
| 기구 | |||
| 치수 (L x W x H) | 123mm x 72mm x 35mm | ||
| 설치 | DIN 레일 또는 벽면 장착 | ||
| 환경 | |||
| 작동 온도 | -25 ~ + 75 ° C | ||
| 보관 온도 | -40 ~ + 85 ° C | ||
| 습도 | 10 ~ 95 % RH, 비 응축 | ||
| I-7042 CR | 13-채널 절연(Isolation) 디지털 출력 모듈 with DCON 프로토콜 (Blue cover) (RoHS) |
| I-7042D CR | I-7042 with LED 디스플레이 (Blue Cover) (RoHS) |
| I-7043 CR | 16-채널 비절연(Non-isolation) 디지털 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
| I-7043D CR | I-7043 with LED 디스플레이 (Blue Cover) (RoHS) |
| I-7043D-G CR | I-7043 with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7043-G CR | 16-채널 비절연(Non-isolation) 디지털 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7043D-G CR | M-7043-G with LED 디스플레이 (Gray Cover) (RoHS) |
