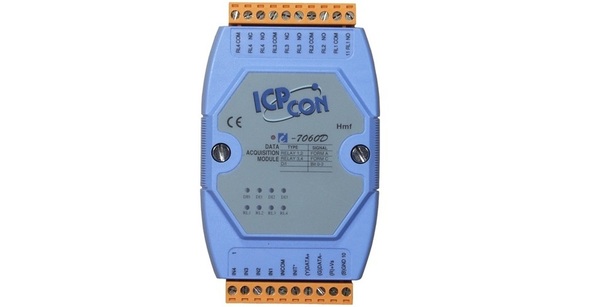

I-7060(D) / M-7060(D) / M-7060P(D)
- 제품명
- I-7060(D) / M-7060(D) / M-7060P(D)
- 용도
- 릴레이 출력 & 디지털 입력
- 특성
- 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력
- 제조사
- ICPDAS(대만)
|
|
||||||||||||||||||||
7060 시리즈는 4 개의 디지털 입력 채널, 2 개의 Form A 및 2 개의 Form C 신호 릴레이 출력 채널을 제공합니다.
M-7060P는 4-채널 디지털 입력, 2-채널 Form A 및 2-채널 Form C 전원 릴레이 출력 채널을 제공합니다.
모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 배선 연결을 통해 Sink 또는 Source 유형으로 선택할 수 있습니다.
7060 시리즈의 "D"버전은 디지털 입력 및 릴레이 출력의 상태를 모니터링하는데 사용할 수 있는 8 개의 LED 표시기를 제공합니다.
7060 시리즈의 "M"버전은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
전원 켜기 및 안전한 값 구성 옵션이 있으며, 4 kV ESD 보호 및 3750 VDC 산업 내 환경에서 노이즈 보호 기능을 향상시키기 위해 모듈 내부 절연(intra-module isolation)이 제공됩니다.
7060 시리즈는 작은 신호 스위칭 애플리케이션에 이상적인 솔루션이며, M-7060P는 고전력 애플리케이션을 위한 완벽한 솔루션입니다.
- 빌딩 자동화
- 공장 자동화
- 기계 자동화
- 원격 유지 보수
- 원격 진단
- 시험 장비
| 모델 | I-7060 | M-7060 | M-7060P | |
| I-7060D | M-7060D | M-7060PD | ||
| 릴레이 출력 | ||||
| 채널 | 4 (Form A × 2, Form C × 2) | |||
| 릴레이 유형 | Signal Relay | Power Relay | ||
| Form A Relay | Contact Rating | 0.6 A @ 125 VAC 2 A @ 30 VDC |
16A @ 250VAC 10A @ 30VDC |
|
| 최소 접점 부하 | 10 uA @ 10 mA | 100 mA @ 6 V | ||
| 접점 성분 | 금도금은 (Gold-paled siver) | 은 주석 합금 (siver Tin Alloy) | ||
| 작동 시간 | 3 ms | 10 ms | ||
| 릴리스 시간 | 2 ms | 5 ms | ||
| 기계적 내구성 | 1 x 108 ops. | 1 x 107 ops. | ||
| 전기 내구성 | 5 × 105 ops. | 1 × 105 ops. | ||
| Form C Relay | Contact Rating | 0.6 A @ 125 VAC 2 A @ 30 VDC |
NO : 10 A @ 250 VAC NC : 6 A @ 250 VAC |
|
| 최소 접점 부하 | 10 uA @ 10 mA | 100 mA @ 6V | ||
| 접점 성분 | 금도금은 (Gold-paled siver) | 은 주석 합금 (siver Tin Alloy) | ||
| 작동 시간 | 3 ms | 10 ms | ||
| 릴리스 시간 | 2 ms | 5 ms | ||
| 기계적 내구성 | 1 x 108 ops. | 1 x 107 ops. | ||
| 전기 내구성 | 5 × 105 ops. | 1 × 105 ops. | ||
| Surge 강도 | 1500 VDC | 2500 VDC | ||
| 파워 온 값 (Power-on Value) | YES | |||
| 안전 값 (Safe Value) | YES | |||
| 디지털 입력 / 카운터 | ||||
| 채널 | 4 | |||
| 유형 | Dry Contact | - | ||
| Wet Contact | Sink/Source | |||
| On 전압 레벨 | +1 VDC Max. | +4 VDC Max. | ||
| Off 전압 레벨 | +4 ~ 30 VDC | +10 ~ 50 VDC | ||
| 카운터 | 최대 카운트 | 65535 (16-bit) | ||
| 최대 입력 주파수 | 100 Hz | |||
| 최소 펄스 위트 | 5 ms | |||
| 입력 임피던스 | 3 kΩ | 10 kΩ | ||
| 과전압 보호 | ± 35 VDC | ± 70 VDC | ||
| 모델 | I-7060 | M-7060 | M-7060P |
| I-7060D | M-7060D | M-7060PD | |
| 통신 | |||
| 인터페이스 | RS-485 Modbus RTU, DCON | ||
| Formet | (N, 8, 1), (N, 8, 1), (E, 8,1) | ||
| 전송 속도 | 1200 ~ 115200bps | ||
| 프로토콜 | DCON | Modbus RTU, DCON | |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
| LED 표시기/디스플레이 | |||
| 시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | ||
| I/O LED 표시기 | - | ||
| YES, 디지털 입력/릴레이 출력 표시기와 같은 8 개의 LED | |||
| 7-분절 LED 디스플레이 | - | ||
| 절연 (Isolation) | |||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | ||
| 임의 지점에 대해 ± 8 kV 공기 | |||
| EFT (IEC 61000-4-4) | 전력선 용 ± 2kV | 전력선 용 ± 4kV | |
| 서지 (IEC 61000-4-5) | - | 전력선 용 ± 3kV | |
| 전원 | |||
| 역 극성 보호 | YES | ||
| 입력 범위 | 10 ~ 30 VDC | ||
| 소비 전력 | 1W | 1W | 1.4 W |
| 1.4 W | 1.4 W | 1.8 W | |
| 기구 | |||
| 치수 (W x L x H) | 72mm x 123mm x 35mm | ||
| 설치 | DIN 레일 또는 벽면 장착 | ||
| 환경 | |||
| 작동 온도 | -25 ~ + 75 ° C | ||
| 보관 온도 | -40 ~ + 85 ° C | ||
| 습도 | 10 ~ 95 % RH, 비 응축 | ||
| I-7060 CR | 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
| I-7060-G CR | 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS) |
| I-7060D CR | I-7060 with LED 디스플레이 (Blue Cover) (RoHS) |
| I-7060D-G CR | I-7060 with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7060-G CR | 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7060D-G CR | M-7060-G with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7060P-G CR | 4-채널 절연 디지털 입력 및 4-채널 릴레이 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7060PD-G CR | M-7060P-G with LED 디스플에이 (Gray Cover) (RoHS) |
