제품 상세보기
;)
;)
;)
tM-AD5
- 제품명
- tM-AD5
- 용도
- 초소형 아날로그 I/O
- 특성
- 5-채널 전압 입력 with 고전압 보호
- 제조사
- ICPDAS(대만)

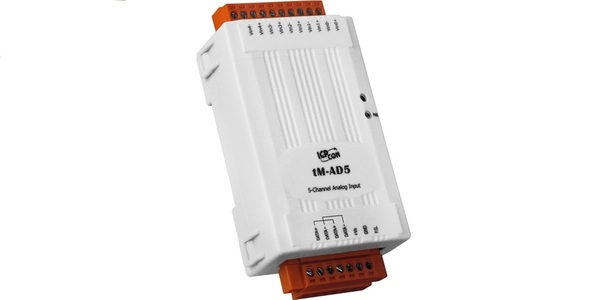

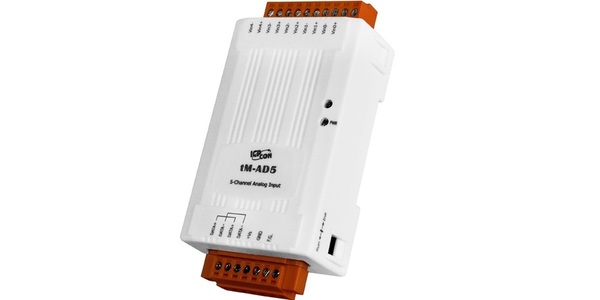

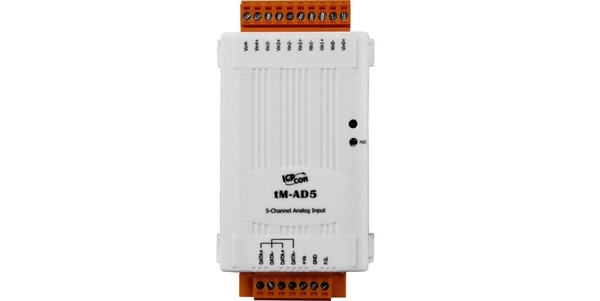

tM-AD5
5 채널 Isolated 전압 입력 모듈 with 고전압 보호
- • 5 채널 차동(Differential) 입력
- • 전압 입력
- • 120 VDC 과전압 보호
- • 해상도 : 14/12 bit
- • 샘플링 속도 조정 가능
- • 4kV ESD 및 EFT Protecton
- • 3 kV 서지 보호
- • 듀얼 워치 독
- • 2500 VDC 모듈 내부 절연
- • 비용 효율적인
- • 넓은 작동 온도 범위 : -25 ~ +75 °C
tM-AD5는 아날로그 입력 모듈로써 5개의 차동 아날로그 입력 채널이 있고, 모든 아날로그 입력(+/- 500 mV, +/- 1 V, +/- 2.5 V, +/- 5 V, +/- 10 V)은 프로그래밍 가능한 입력 범위를 제공하며, 120 VDC의 높은 과전압 보호 기능이 있습니다.
tM-AD5의 샘플링 속도는 조정 가능하며 고속 모드 또는 일반 모드에서 사용할 수 있으며, 또한 4 KV ESD 보호 기능과 2500 Vrms 모듈 내 격리 기능을 제공합니다.
공업 자동화- 산업 기계
- 빌딩 자동화
- 식음료 시스템
- 반도체 제조
- 제어 시스템
| 아날로그 입력 | ||
| 입력 채널 | 5 차동(Differential) | |
| 유형 | +/- 1 V, +/- 2.5 V, +/- 5 V, +/- 10 V | |
| 해상도 | 일반 모드 | 14-bit |
| 고속 모드 | 12-bit | |
| 샘플링 속도 | 일반 모드 | 총 10 Hz |
| 고속 모드 | 총 200 Hz | |
| 정확도 | 일반 모드 | ± 0.1 % |
| 고속 모드 | ± 0.5 % | |
| 제로 드리프트 (Zero Drift) | +/- 20 μV/°C | |
| 스팬 드리프트 (Span Drift) | +/- 25 ppm/°C | |
| 입력 임피던스 | 20 MΩ | |
| 과전압 보호 | 120 VDC | |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
| 전송 속도 | 1200 ~ 115200 bps | |
| 프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
| LED 표시기 | ||
| 전원 | 전원 표시 LED 1개 | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 2500 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
| 임의 지점에 대해 ± 8 kV 공기 | ||
| EFT (IEC 61000-4-4) | 전력 용 ± 4 kV | |
| 전원 요구 사항 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
| 소비 전력 | 최대 1 W | |
| 기계 | ||
| 치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
| 설치 | DIN 레일 마운팅 | |
| 환경 | ||
| 작동 온도 | -25 °C ~ +75 °C | |
| 보관 온도 | -30 °C ~ +75 °C | |
| 습도 | 10 ~ 95 % RH, 비응축 | |
| tM-AD5 CR | 5-채널 절연 아날로그 입력 모듈 (RoHS) with 고전압 보호 |
