제품 상세보기
;)
;)
;)
tM-AD8C
- 제품명
- tM-AD8C
- 용도
- 초소형 아날로그 I/O
- 특성
- 8-채널 전류 입력 모듈
- 제조사
- ICPDAS(대만)

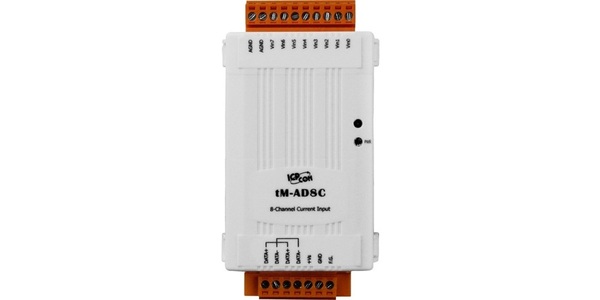

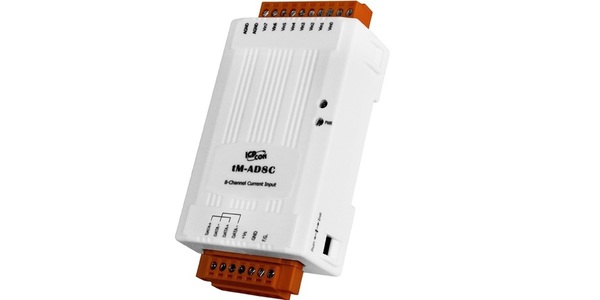

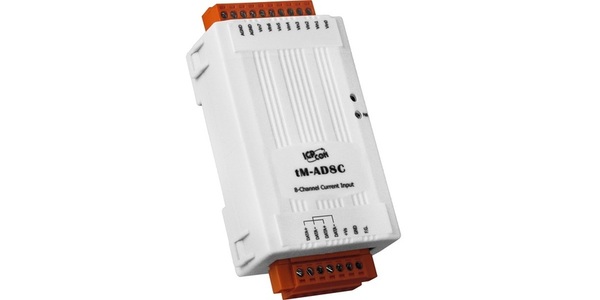

tM-AD8C
8 채널 Isolated 전류 입력 모듈
|
||||||
 |
||||||
| 모델명 : tM-AD8C | ||||||
tM-AD8은 8개의 단일 종단 아날로그 입력 채널이 있습니다.
모든 아날로그 입력(0 ~ 20 mA, 4 ~ 20 mA)에서 프로그래밍 가능한 입력 범위를 제공하는 전류 입력 모듈입니다.
tM-AD8의 샘플링 속도는 조정 가능하며 고속 모드 또는 일반 모드에서 사용할 수 있고, 4 KV ESD 보호 기능과 2500 Vrms 모듈 내 절연 기능을 제공합니다.
- • 공업 자동화
- • 산업 기계
- • 빌딩 자동화
- • 식음료 시스템
- • 반도체 제조
- • 제어 시스템
| 아날로그 입력 | ||
| 입력 채널 | 8 단일 종단(Single-ended) | |
| 유형 | 0 ~ 20 mA, 4 ~ 20 mA | |
| 해상도 | 일반 모드 | 14 bit |
| 고속 모드 | 12 bit | |
| 샘플링 속도 | 일반 모드 | 총 10 Hz |
| 고속 모드 | 총 200 Hz | |
| 정확도 | 일반 모드 | ± 0.1 % |
| 고속 모드 | ± 0.5 % | |
| 제로 드리프트 (Zero Drift) | +/- 20 μV/°C | |
| 스팬 드리프트 (Span Drift) | +/- 25 ppm/°C | |
| 입력 임피던스 | 125 Ω | |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
| 전송 속도 | 1200 ~ 115200 bps | |
| 프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
| LED 표시기 | ||
| 전원 | 전원 표시 LED 1개 | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 2500 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
| 임의 지점에 대해 ± 8 kV 공기 | ||
| EFT (IEC 61000-4-4) | 전원용 +/- 4 kV | |
| 전원 요구 사항 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
| 소비 전력 | 최대 0.7 W | |
| 기계 | ||
| 치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
| 설치 | DIN 레일 마운팅 | |
| 환경 | ||
| 작동 온도 | -25 °C ~ +75 °C | |
| 보관 온도 | -30 °C ~ +75 °C | |
| 습도 | 10 ~ 95 % RH, 비응축 | |
| tM-AD8C CR | 8-채널 절연 전류 입력 모듈 (RoHS) |
