제품 상세보기
;)
;)
;)
;)
;)
;)
;)
tM-P4C4
- 제품명
- tM-P4C4
- 용도
- 초소형디지털 I/O
- 특성
- 4 채널 디지털 입력 및 4 채널 디지털 출력 모듈
- 제조사
- ICPDAS(대만)

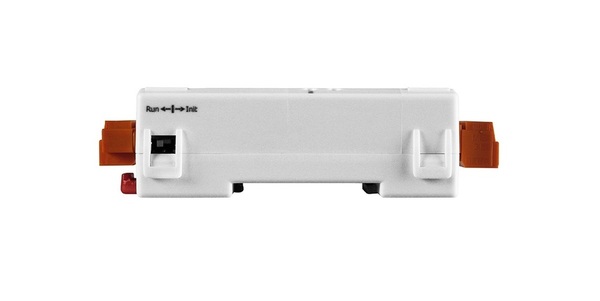

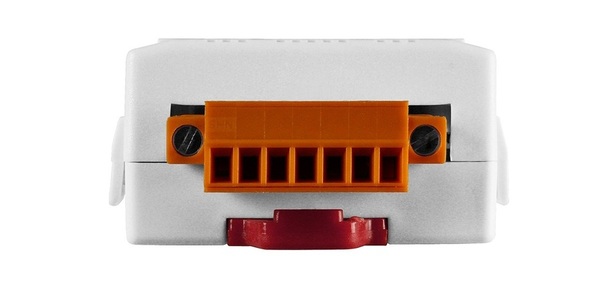

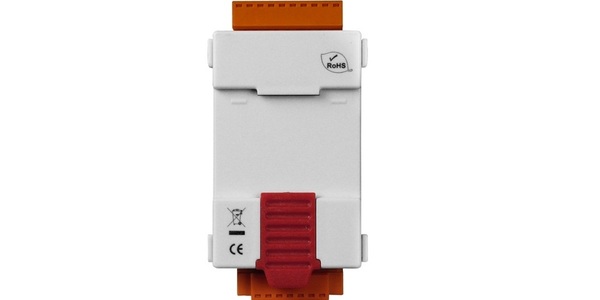

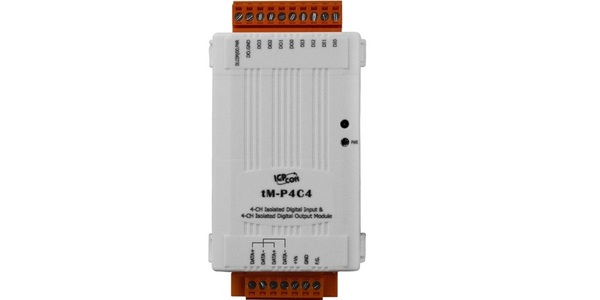

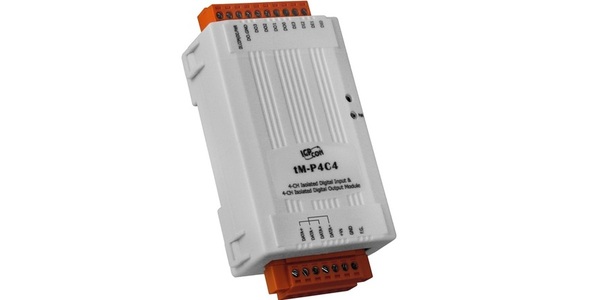

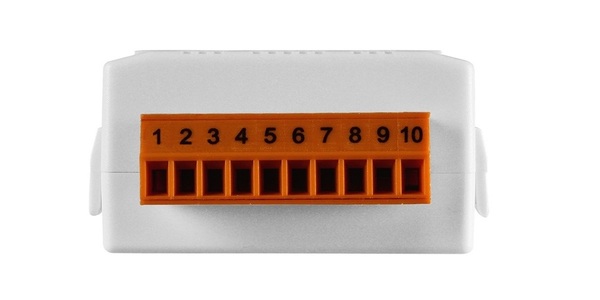

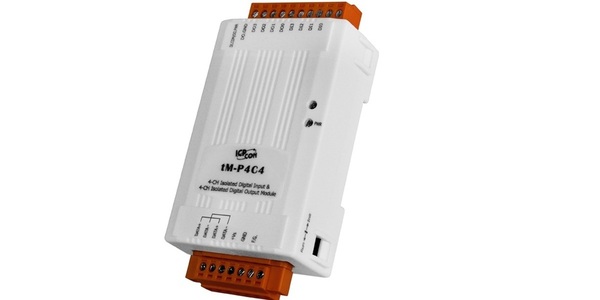

tM-P4C4
4 채널 절연 디지털 입력 및 4 채널 절연 디지털 출력 모듈
|
모델명 : tM-P4C4 |
 |
 |
 |
- • Sink-type 디지털 출력
- • Source-type 디지털 입력
- • 광전지 절연(Photocouple Isolation)
- • 모든 채널은 16-bit 카운터로 사용 할 수 있음
- • 듀얼 워치독(Dual Watchdog)
- • 파워온 값(Power-on Value) 설정 구성 가능
- • 안전 값(Safe Value) 설정 구성 가능
- • 비용 효율적
- • 넓은 작동 온도 범위 : -25 °C ~ +75 °C
tM-P4C4는 디지털 입력을 위한 4 개의 채널과 디지털 출력을 위한 4 개의 채널을 제공하며, 각각은 광전지 절연(Photocouple Isolation)을 특징으로 합니다.
tM-P4C4는 단락 보호 기능이 있는 Sink Type 출력을 지원하며 입력은 Source Type 입니다.
모든 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
전원 켜기(Power-On) 및 안전한(Safe) 디지털 출력 값을 구성하는 옵션이 있습니다. 4 kV ESD 보호 및 3750 VDC 모듈 내부 분리도 제공됩니다.
- • 모든 종류의 On/Off 제어
- • 공업 자동화
- • 산업 기계
- • 빌딩 자동화
- • 식음료 시스템
- • 반도체 제조
- • 제어 시스템
| 디지털 입력 / 카운터 | ||
| 입력 채널 | 4 | |
| 유형 | Wet 접점 (Source) | |
| On 전압 레벨 | +3.5 VDC ~ 50 VDC | |
| Off 전압 레벨 | 최대 +1 V | |
| 입력 임피던스 | 10 KΩ, 0.66 W | |
| 카운터 | 채널 | 4 |
| 최대 카운터 | 65535 (16-bit) | |
| 최대 입력 주파수 | 100 Hz | |
| 최소 펄스 폭 | 5 ms | |
| 과전압 보호 | 70 VDC | |
| 디지털 출력 | ||
| 출력 채널 | 4 | |
| 유형 | 절연 오픈 콜렉터 (Sink) | |
| 최대 부하 전류 | 700 mA/채널 | |
| 부하 전압 | 3.5 VDC ~ 50 VDC | |
| 과전압 보호 | 60 VDC | |
| 과부하 보호 | Yes | |
| 단락 회로 보호 | Yes | |
| 파워 온 값 (Power-On Value) | Yes, 프로그래밍 가능 | |
| 안전 값 (Safe Value) | Yes, 프로그래밍 가능 | |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
| 전송 속도 | 1200 ~ 115200bps | |
| 프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
| LED 표시기 | ||
| 전원 | 전원 표시 LED 1개 | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
| 임의 지점에 대해 ± 8 kV 공기 | ||
| EFT (IEC 61000-4-4) | 전력용 ± 4 kV | |
| 전원 요구 사항 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
| 소비 전력 | 최대 0.5 W | |
| 기계 | ||
| 치수 (W x L x H) | 52mm x 98mm x 27mm | |
| 설치 | DIN 레일 마운팅 | |
| 환경 | ||
| 작동 온도 | -25 °C ~ +75 °C | |
| 보관 온도 | -30 °C ~ +75 °C | |
| 습도 | 10 ~ 95 % RH, 비응축 | |
| tM-P4C4 CR | 4 채널 절연 디지털 입력 및 4 채널 절연 디지털 출력 모듈 (RoHS) |
