제품 상세보기
;)
;)
;)
tM-P3POR3
- 제품명
- tM-P3POR3
- 용도
- 초소형 릴레이 출력 & 디지털 입력
- 특성
- 3-채널 절연 디지털 입력 및 3-채널 PhotoMOS 릴레이 출력 모듈
- 제조사
- ICPDAS(대만)

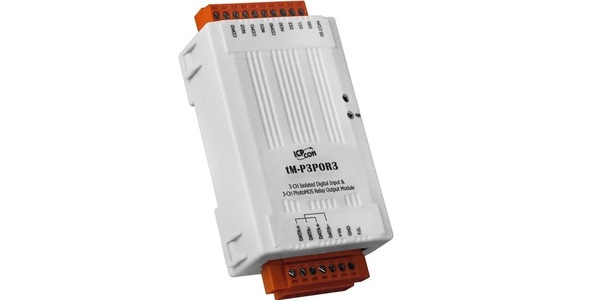

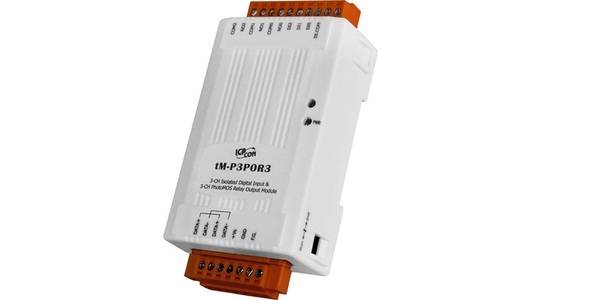

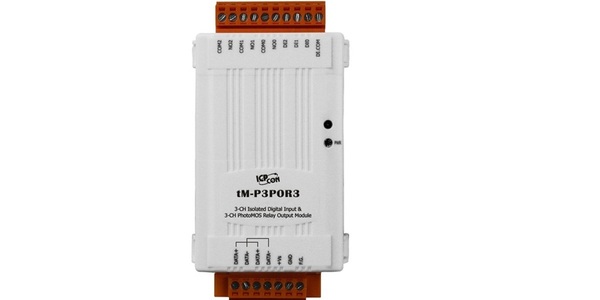

tM-P3POR3
3 채널 절연 디지털 입력 및 3 채널 PhotoMOS 릴레이 출력 모듈
 |
|
|||
| 모델명 : tM-P3POR3 |
- • PhotoMos 릴레이 출력
- • Source 또는 Sink 타입 디지털 입력
- • 광전지 절연 (Photocouple Isolation)
- • No Arcing, No Bounce, and No Switching 노이즈
- • 모든 DI 채널을 16-bit 카운터로 사용할 수 있음
- • 듀얼 워치 독
- • 파워 온 값 설정 구성 가능
- • 안전 값 설정 구성 가능
- • 넓은 작동 온도 범위 : -25 ~ +75 °C
tM-P3POR3은 3개의 디지털 입력 채널과 3 개의 PhotoMOS 릴레이 출력 채널을 제공하며 각 채널은 포토 커플러 절연(photocouple isolation)을 특징으로 합니다.
모든 출력 채널은 PhotoMOS 릴레이이며, 입력은 배선 연결을 사용하여 Sink 또는 Source 유형을 기반으로 합니다. 모든 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.
PhotoMOS 릴레이는 보다 빠른 응답 시간, 더 큰 내구성을 제공하며 스파이크가 없습니다.
4 kV ESD 보호 및 3750 VDC 모듈 내부 절연도 제공됩니다.
- • 모든 유형의 On/Off 제어
- • 공업 자동화
- • 산업 기계
- • 빌딩 자동화
- • 식음료 시스템
- • 반도체 제조
- • 제어 시스템
| 디지털 입력 / 카운터 | ||
| 입력 채널 | 3 | |
| 유형 | Wet 접점 (Sink, Source) | |
| On 전압 레벨 | +3.5 VDC ~ 50 VDC | |
| Off 전압 레벨 | 최대 + 1.0 VDC | |
| 입력 임피던스 | 10 KΩ, 0.66 W | |
| 카운터 | 채널 | 3 |
| 최대 카운트 | 65535 (16-bit) | |
| 최대 입력 주파수 | 100 Hz | |
| 최소 펄스 폭 | 5 ms | |
| 과전압 보호 | 70 VDC | |
| PhotoMOS Relay 출력 | ||
| 출력 채널 | 3 | |
| 릴레이 유형 | PhotoMOS Relay | |
| 작동 부하 전압 범위 | 80 V (AC 피크 또는 DC) | |
| 연속 부하 전류 | 최대 1A | |
| 최고 부하 전류 | 3 A, (1 ms, 1 shot) | |
| 출력 오프 상태 누설 전류 | 1 uA | |
| 작동 시간 | 5 ms (최대) | |
| 릴리스 시간 | 0.5 ms (최대) | |
| 전기 내구성 | 아킹 없음, 바운스 없음 및 스위칭 노이즈 없음 | |
| 파워 온 값 (Power-on Value) | Yes, 프로그래밍 가능 | |
| 안전 값 (Safe Value) | Yes, 프로그래밍 가능 | |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
| 전송 속도 | 1200 ~ 115200 bps | |
| 프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
| LED 표시기 | ||
| 전원 | 전원 표시 LED 1개 | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC (디지털 입력) 2000 VDC (PhotoMOS Relay 출력) |
|
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
| 임의 지점에 대해 ± 8 kV 공기 | ||
| EFT (IEC 61000-4-4) | 전력용 ± 4 kV | |
| 전원 요구 사항 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
| 소비 전력 | 최대 0.4 W | |
| 기계 | ||
| 치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
| 설치 | DIN 레일 마운팅 | |
| 환경 | ||
| 작동 온도 | -25 °C ~ +75 °C | |
| 보관 온도 | -30 °C ~ +75 °C | |
| 습도 | 10 ~ 95 % RH, 비응축 | |
| tM-P3POR3 CR | 3-채널 절연 디지털 입력 및 3-채널 PhotoMOS 릴레이 출력 모듈 (RoHS) |
