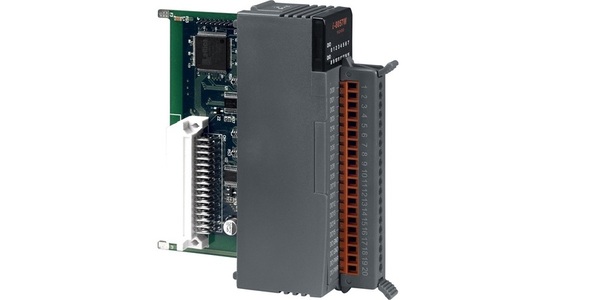

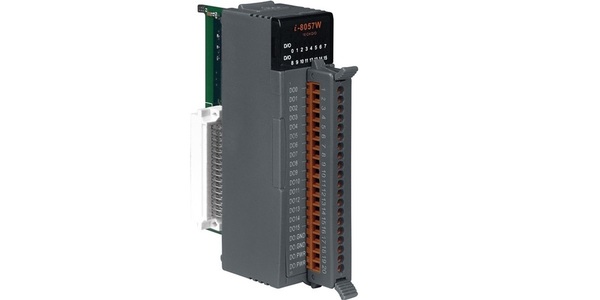

I-8057W / I-8057PW 모듈은 16 개의 디지털 출력 채널을 제공하며 각 채널은 포토 커플러 절연 기능이 있으며 오픈 콜렉터를 사용하여 싱크 유형 출력을 지원합니다. I-8057W / I-8057PW에는 디지털 출력 채널의 상태를 모니터링하는 데 사용할 수있는 16 개의 LED 표시등이 있습니다. 4 kV ESD 보호 및 3750 Vrms 모듈 내 격리가 표준으로 제공됩니다.
I-8057PW는 과전류, 과전압 및 단락 기능을 통합합니다. ICP DAS는 산업 용 디지털 출력 모듈의 "PW"버전을 선택할 것을 권장합니다.
모델 | I-8057W | I-8057PW |
디지털 출력 | ||
채널 | 16 | |
싱크 / 소스 (NPN / PNP) | 싱크대 | |
출력 유형 | 절연 오픈 컬렉터 | |
최대 부하 전류 | 100 mA / 채널 | |
부하 전압 | +5 VDC ~ +30 VDC | +10 VDC ~ +50 VDC |
과전압 보호 | - | 60 VDC |
과부하 보호 | - | 1.1 |
단락 회로 보호 | - | 예 |
모듈 내 격리, 필드 - 논리 | 3750Vrms | |
LED 디스플레이 | ||
전원 표시 등 1 LED | ||
디지털 출력 표시 등 32 개의 LED | ||
힘 | ||
전력 소비 | 0.9 W Max. | |
환경 | ||
작동 온도 | -25 ~ +75 ° C | |
보관 온도 | -30 ~ + 85 ° C | |
습기 | 5 ~ 95 % RH, 비 응축 | |
치수 | ||
30 mm x 102 mm x 115 mm (W x L x H) 상세 정보 |
I-8057W-G CR | 16 채널 절연 디지털 출력 모듈 (그레이 커버) (RoHS) |
I-8057PW-G CR | 16 채널 절연 자기 보호 디지털 출력 모듈 (그레이 커버) (RoHS) |
