제품 상세보기
;)
;)
;)
;)
;)
;)
LC-305
- 제품명
- LC-305
- 용도
- 조명 제어
- 특성
- Load 전류 Feedback 관리
- 제조사
- ICPDAS(대만)

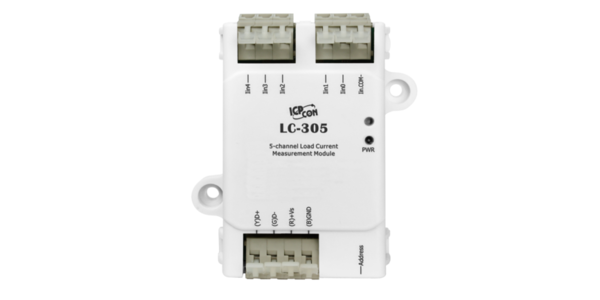

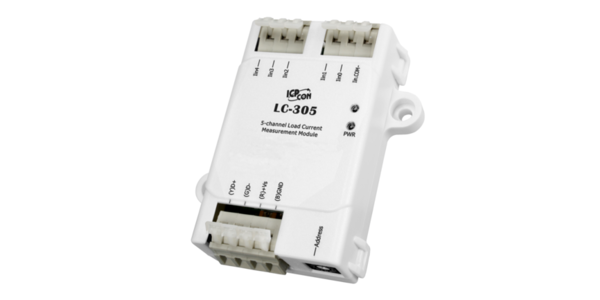

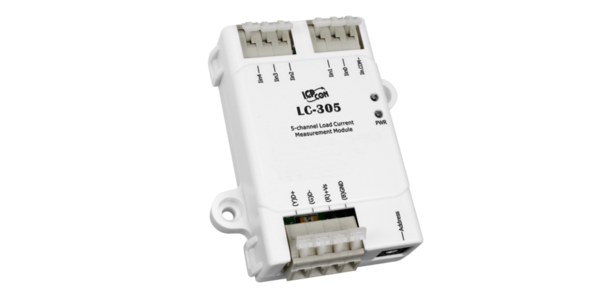

LC-305
5-채널 AC 부하 전류 측정 모듈
~ NEW ~
 |
 |
| 모델명 : LC-305 | 모델명 : LC-305/DIN |
- • 5-채널 AC 부하 전류 측정
- • AC 전류 입력 범위 : 0 ~ 5 A
- • 부하 전류 측정 정확도 3 %
- • 듀얼 워치 독
- • DCON 및 Modbus RTU 프로토콜 지원
- • 넓은 작동 온도 범위 : -25 ~ +75 °C
- • 간편한 나사 장착형 초소형 폼 팩터
LC-305는 5채널 AC 부하 전류 측정 모듈입니다.
LC-305는 RoHS를 완벽하게 준수하며 4kV ESD 보호 및 2000VDC 모듈 내부 절연에 대한 적합성을 갖추고 있습니다.

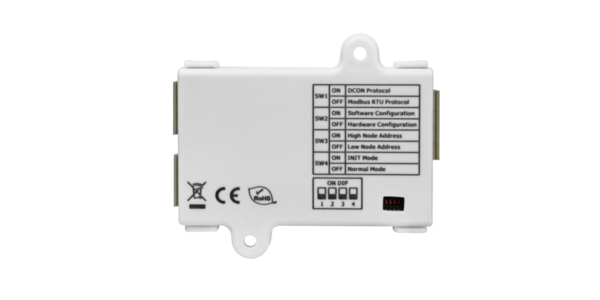

필요한 경우 LC-305와의 통신은 Modbus RTU 프로토콜을 기반으로 프로그래밍 할 수 있으며, 하드웨어 구성을 통해 다른 주소를 설정할 수 있다는 이점이 있습니다.

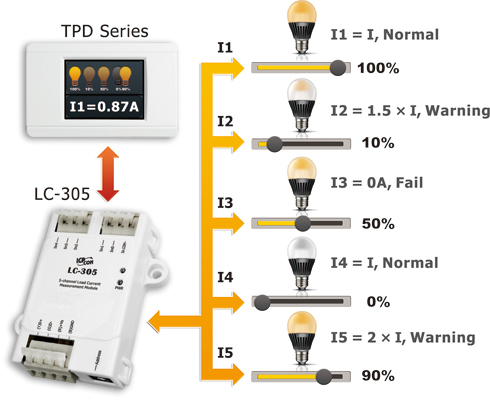

이 모듈은 각 램프의 부하 전류를 측정하여 램프가 정상인지 또는 고장인지 확인할 수 있습니다.
전구가 희미 해지기 시작하여 교체해야하는 경우 검사(CHECK).
릴레이 접점에 탄소가 축적되면 릴레이가 끈적 거리게 될 경우 확인(SEE).
| AC 전류 입력 | |
| 채널 | 5 |
| 배선 | 단일 종단 (Single Ended) |
| 입력 전류 | 0 ~ 5 A |
| 입력 주파수 | 50/60 Hz |
| 최대 부하 전류 | 10 A/모듈 COM 포인트 최대 단일 부하 전류 5 A (25°C에서) |
| 정확도 | FSR의 3 % |
| 데이터 업데이트 속도 | 1 초 |
| 통신 | |
| 인터페이스 | RS-485 |
| 데이터 형식 | N, 8,1 / O, 8,1 / E, 8,1 / N, 8,2 |
| 전송 속도 | 1200 ~ 115200 bps |
| 프로토콜 | Modbus RTU 또는 DCON |
| 노드 주소 | 96 ~ 127 |
| LED 표시기 | |
| 전원 | 전원 표시 LED 1개 |
| EMS 보호 | |
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접촉 |
| EFT (IEC 61000-4-4) | 전력 및 통신용 ± 4kV |
| 전원 | |
| 역 극성 보호 | Yes |
| 터미널 블록에서 전원 공급 | +10 ~ + 30 VDC |
| 소비 전력 | 최대 0.7 W |
| 기계 | |
| 치수 (L x W x H) | 83 mm x 70 mm x 29 mm |
| 설치 | 나사 장착 / DIN 레일 장착 |
| 환경 | |
| 작동 온도 | -25 ~ +75 °C |
| 보관 온도 | -30 ~ +80 °C |
| 습도 | 10 ~ 95 % RH, 비응축 |
| LC-305 CR | 5-채널 AC 부하 전류 측정 모듈 (RoHS) |

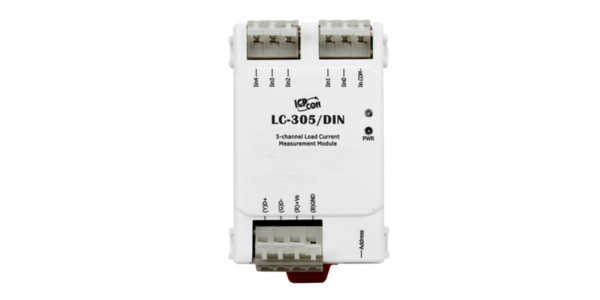

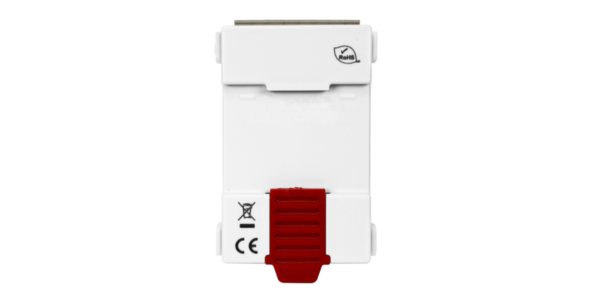

| LC-305/DIN CR | 5-채널 AC 부하 전류 측정 모듈 (DIN 레일 장착) (RoHS) |
