제품 상세보기
;)
;)
;)
;)
;)
;)
LC-223
- 제품명
- LC-223
- 용도
- 조명 제어
- 특성
- 1-채널 조광기 제어 모듈
- 제조사
- ICPDAS(대만)

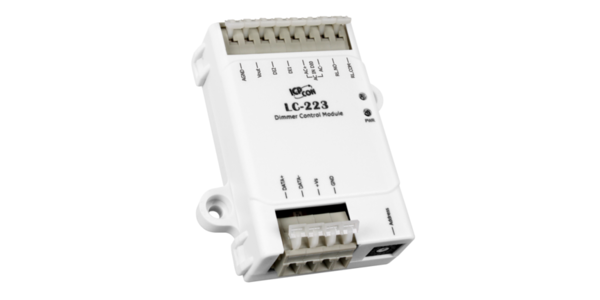

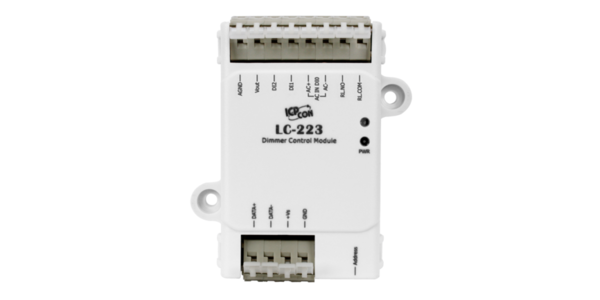

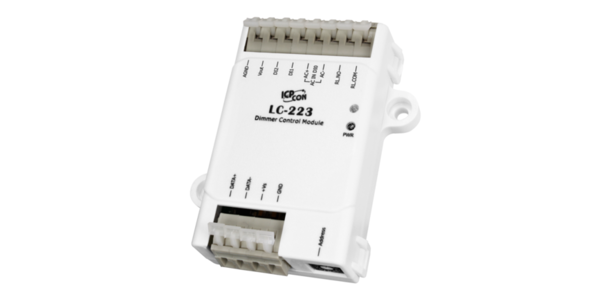

LC-223
1-채널 조광기 제어 모듈
~ NEW ~
 |
 |
| 모델명 : LC-223 | 모델명 : LC-223/DIN |
- • 조광기 안정기(Dimming Ballast)를 ON/OFF하는 Power Relay 출력 제공
- • 호스트 장애 통신시 조광기 안정기(Dimming Ballast)의 밝기를 제어할 수 있는 벽 스위치 기능을 제공합니다.
- • 조광기 제어용 절연 아날로그 출력 (0 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V)
- • 조광기 안정기(Dimming Ballast)의 밝기를 트리거하기 위해 Dry 접점 제공
- • Modbus RTU 및 DCON 프로토콜 지원
- • 2500 VDC 모듈 내 절연
- • ± 4kV ESD 및 EFT 보호
- • 간편한 나사 장착형 초소형 폼 팩터

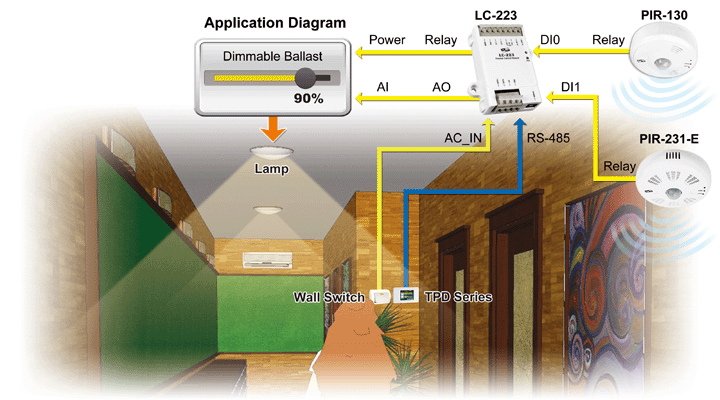

LC-223은 사용하기 쉬운 조광기 안정기 제어 모듈(dimming ballast control module)로서 전문 지식이나 기술 없이도 쉽게 설치 및 작동 할 수 있습니다.
형광등의 밝기는 디지털 입력 또는 호스트 컨트롤러를 사용하여 조광기를 통해 제어 할 수 있습니다.
디지털 입력은 원격 호스트 컨트롤러가 필요없이 10%에서 100% 순서로 광속의 광도를 직접 제어하는 데 사용할 수 있습니다.
4 kV ESD 보호 및 2500 VDC 모듈 내부 절연도 제공됩니다.

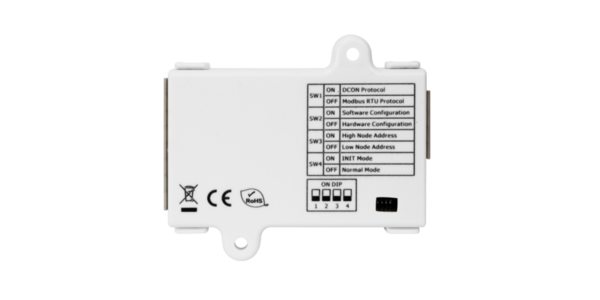

필요한 경우 LC-223과의 통신은 Modbus RTU 프로토콜을 기반으로 프로그래밍 할 수 있으며, 하드웨어 구성을 통해 다른 주소를 설정할 수 있다는 이점이 있습니다.
| 아날로그 출력 | ||
| 채널 | 1 | |
| 유형 | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V | |
| 해상도 | 12-bit | |
| 정확도 | FSR의 ± 0.1 % | |
| DA 출력 응답 시간 | 10 ms | |
| 전압 출력 기능 | 20 mA | |
| 전류 부하 저항 | 450 Ω | |
| 디지털 입력 | ||
| 채널 | Dry 접점 | 조광기 트리거용 2 개 |
| Wet 접점 | 벽 스위치 제어용 1 개 | |
| 유형 | Wet 접점, Dry 접점 | |
| Wet | ON 전압 레벨 | 80 VAC ~ 240 VAC |
| OFF 전압 레벨 | 최대 30 VAC | |
| Dry | ON 전압 레벨 | Close to GND |
| OFF 전압 레벨 | Open | |
| 릴레이 출력 | ||
| 채널 | 1 | |
| 유형 | Power Relay, Form A (SPST NO) | |
| 작동 전압 | 250 VAC 또는 30 VDC | |
| 최대 부하 전류 | 16 A (Res. load) | |
| 작동 시간 | 최대 15ms | |
| 릴리스 시간 | 최대 5 ms | |
| 기계적 지구력 | 10,000,000 OPS | |
| 전기 내구성 | 50,000 OPS | |
| 전원 켜기 및 안전 값 | Yes, 프로그래밍 가능 | |
| 통신 | |
| 인터페이스 | RS-485 |
| 포맷 | N, 8, 1 |
| 전송 속도 | 1200 ~ 115200 bps |
| 프로토콜 | DCON, Modbus RTU |
| 노드 주소 | 64 ~ 95 |
| LED 디스플레이 | |
| 전원 | 전원 표시 LED 1개 |
| 절연 (Isolation) | |
| 모듈 내 절연, 필드-to-로직 | 2500 VDC |
| EMS 보호 | |
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접촉 |
| 임의 지점에 대해 ± 4 kV 공기 | |
| EFT (IEC 61000-4-4) | 전력용 ± 4 kV |
| 전원 | |
| 역 극성 보호 | Yes |
| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC |
| 소비 전력 | 최대 1.4 W |
| 기계 | |
| 치수 (W x L x H) | 52 mm x 98 mm x 27 mm |
| 설치 | 나사 장착 |
| 환경 | |
| 작동 온도 | -25 ~ +75 °C |
| 보관 온도 | -30 ~ +80 °C |
| 습도 | 10 ~ 95 % RH, 비응축 |
| LC-223 CR | 2-채널 Dry 접점 입력 트리거 1-채널 조광기 제어 모듈 (RoHS) |

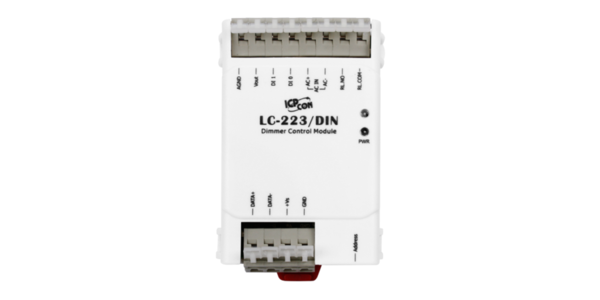

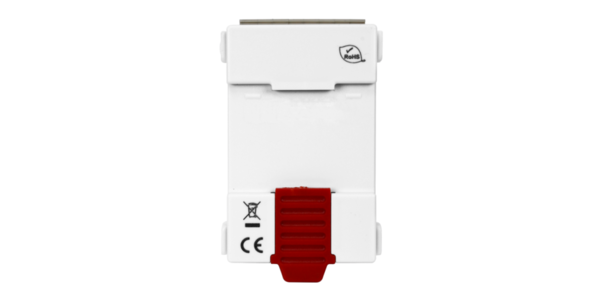

| LC-223/DIN CR | 2-채널 Dry 접점 입력 트리거 1-채널 조광기 제어 모듈 (DIN 레일 장착) (RoHS) |
