제품 상세보기

추가 큰 이미지 보기

▪ 선택 가이드 ▪

제품명
▪ 선택 가이드 ▪
용도
ET-7000/PET-7200 시리즈
특성
Web 기반 I/O 모듈
제조사
ICPDAS(대만)

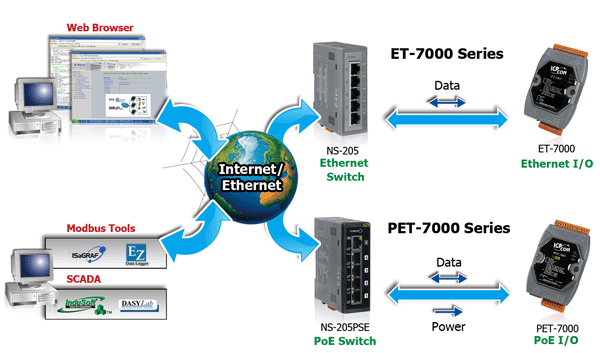

ET-7000/ET-7200 시리즈는 인터넷/이더넷 데이터 수집 및 제어 모듈 제품군으로 Modbus/TCP 프로토콜을 지원합니다.
웹 서버가 내장된 이더넷 원격 입출력 모듈로써 모든 모듈 구성과 I/O 데이터 모니터링 및 제어에 일반 웹 브라우저를 사용합니다.





아날로그 입력 [Analog Input]
모델명 아날로그 입력 [AI] 디지털 출력 [DO]
채널 전압 & 전류 입력 센서 입력 채널 타입 Sink/Source
 ET-7005
 PET-7005		 –
8
-
Thermistor
4
Open Collector
Sink
 ET-7015
 PET-7015		  ET-7215
 PET-7215
7
-
RTD:
Pt100, Pt1000, Ni120, Cu100, Cu1000
-
-
-
 ET-7017
 PET-7017		  ET-7217
 PET-7217
8
+/-150 mV, +/-500 mV, +/-1 V,
+/-5 V, +/-10 V, +/-20 mA,
0 ~ 20 mA, 4 ~ 20 mA
-
4
Open Collector
Sink
 ET-7017-10
 PET-7017-10		  ET-7217-10
 PET-7217-10
10/20
+/-150 mV, +/-500 mV, +/-1 V,
+/-5 V, +/-10 V, +/-20 mA,
0 ~ 20 mA, 4 ~ 20 mA
-
-
-
-

ET-7217-A5
PET-7217-A5
8
±50 V, ±150 V
-
4
Open Collector
Sink

ET-7217RMS
PET-7217RMS
8
0 ~ +10 Vrms, 0 ~ +5 Vrms,
0 ~ +1 Vrms, 0 ~ +500 mVrms,
0 ~ +150 mVrms
-
4
Open Collector
Sink
 ET-7018Z
 PET-7018Z		  ET-7218Z
 PET-7218Z
10
+/-15 mV, +/-50 mV, +/-100 mV,
+/-500 mV, +/-1 V, +/-2.5 V
+/-20 mA, 0~20 mA, 4~20 mA
Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710
6/3
(Note 2)
Open Collector
Sink
 ET-7019
 PET-7019		  –
8
+/-15 mV, +/-50 mV, +/-100 mV,
+/-150 mV, +/-500 mV, +/-1 V,
+/-5 V, +/-10 V, +/-20 mA,
0~20 mA, 4~20 mA
Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710
4
Open Collector
Sink
 ET-7019Z
 PET-7019Z		  ET-7219Z
 PET-7219Z
10
+/-15 mV, +/-50 mV, +/-100 mV,
+/-150 mV, +/-500 mV, +/-1 V,
+/-5 V, +/-10 V, +/-20 mA,
0~20 mA, 4~20 mA
Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710
6/3
(Note 2)
Open Collector
Sink

Note 1:  매우 정확한 열전대(thermocoupule) 측정용으로 ET-7018Z-PET-7018Z 및 ET-7019Z/PET-7019Z 을 추천합니다.
Note 2:  ET-7018Z, PET-7018Z, ET-7019Z and PET-7019Z는 디지털 출력(DO) 채널이 6개 있습니다.
            ET-7218Z, PET-7218Z, ET-7219Z and PET-7219Z는 디지털 출력(DO) 채널이 3개 있습니다.









다기능 입력 [Multifunction I/O]
모델명 아날로그 입력 [AI] 아날로그 출력 [AO]
DI/Counter
DO
채널 전압 & 전류 입력 센서 입력 채널 전압 & 전류 출력
채널
타입
채널
타입
 ET-7002
 PET-7002		  ET-7202
 PET-7202
3
+/- 150 mV,
+/- 500 mV,
+/- 1V, +/- 5 V,
+/- 10 V,
+0 ~ +20 mA,
+/- 20 mA, 4 ~ 20mA
-
-
-
6
Wet
(Sink,Source)
3
Power Relay
(Form A)
 –  ET-7204
 PET-7204
4
+/- 500 mV,
+/- 1V, +/- 5 V,
+/- 10 V,
+0 ~ +20 mA,
+/- 20 mA, 4 ~ 20mA
-
4
0 ~ 5 V,
+/- 5 V,
0 ~ 10 V,
+/- 10 V,
0 ~ 20 mA,
4 ~ 20 mA
 4
Dry (Source),
Wet (Sink)
-
-
 ET-7016
 PET-7016		  –
2
+/- 15 mV, +/- 50 mV,
+/- 100 mV,
+/- 500 mV,
+/- 1 V, +/- 2.5 V,
0 ~ 20 mA,
+/- 20 mA, 4 ~ 20mA
Strain Gague, Load Cell,
Full-Bridge,
Half-Bridge, Quarter-Bridge
1
(Note)
0 ~ 10 V
2
Wet
(Sink,Source)
2
Open Collector (Sink)
 ET-7024
 PET-7024		  ET-7224
 PET-7224
-
-
-
4
0 ~ 5 V,
+/- 5 V,
0 ~ 10 V,
+/- 10 V,
0 ~ 20 mA,
4 ~ 20 mA
5
Dry (Source),
Wet (Sink,Source)
5
Open Collector (Sink)
 ET-7026
 PET-7026		  ET-7226
 PET-7226
6
+/- 500 mV, +/- 1 V,
+/- 5 V, +/-10 V,
0 ~ 20 mA,
+/- 20 mA, 4~20mA
-
2
0 ~ 5 V,
+/- 5 V,
0 ~ 10 V,
+/- 10 V,
0 ~ 20 mA,
4 ~ 20 mA
2
Dry (Source),
Wet (Sink,Source)
2
Open Collector (Sink)
Note: The AO is configured as a volage excitation source for the strain gauge.









아날로그 출력 [Analog Output]
모델명 AO
해상도 채널 전압 출력 전류 출력 Safe Value
Power-on Value
 ET-7028
 PET-7028		  ET-7228
 PET-7228
12-bit
8
-0 ~ 5 V, +/- 5 V,
0 ~ 10 V, +/- 10 V
0 ~ 20 mA,
4 ~ 20 mA
Yes
Yes









디지털 입출력 [DC Digital I/O]
모델명 디지털 입력 [DI] 디지털 출력 [DO]
채널 타입 Sink/Source 채널 타입 Sink/Source 최대 부하 전류 @ 25 °C
 ET-7042
ET-7042-UT
 PET-7042		  ET-7242
ET-7242-UT
 PET-7242
-
-
-
16
Open Collector
Sink
100 mA/channel
 ET-7044
 PET-7044		  ET-7244
 PET-7244
8
Wet
Sink, Source
8
Open Collector
Sink
300 mA/channel
 –
ET-7245
PET-7245
-
-
-
16
Open Source
Source
600 mA/channel
 ET-7050
 PET-7050
ET-7250A
PET-7250A
12
Wet
Sink, Source
6
Open Collector
Sink
100 mA/channel
 ET-7051
 PET-7051		  ET-7251
 PET-7251
16
Wet
Sink, Source
-
-
-
-
 ET-7052
 PET-7052		  ET-7252
 PET-7252
8
Wet
Sink, Source
8
Open Collector
Source
650 mA/channel
 ET-7053
 PET-7053		  ET-7253
 PET-7253
16
Dry
Source
-
-
-
-
 -  ET-7255
 PET-7255
8
Dry, Wet
Sink, Source
8
Open Collector
Source
650 mA/channel









디지털 입력 [AC/DC Digital Input]
모델명 DI
채널 타입 Sink/Source
 –  ET-7258
 PET-7258
8
Wet
Sink, Source
 –  ET-7259
 PET-7259
8
Wet
Sink, Source









릴레이 출력 & 디지털 입력 [Relay Output & Digital Input]
모델명 릴레이 출력 [Relay Output] 디지털 입력 [DI]
채널 Relay 타입 최대 부하 전류 @ 25°C 채널 타입 Sink/Source
 ET-7060
 PET-7060		  ET-7260
 PET-7260
6
Power Relay
Form A (SPST N.O.)
5.0 A/channel
6
Wet
Sink, Source
 –  ET-7261
 PET-7261
11
Power Relay
Form A (SPST N.O.)
5.0 A/channel
-
-
-
    ET-7065
  PET-7065		  –
6
PhotoMOS Relay
Form A (SPST N.O.)
1.0 A/channel
6
Wet
Sink, Source
    ET-7066
  PET-7066		  –
8
PhotoMOS Relay
Form A (SPST N.O.)
1.0 A/channel
-
-
-
 ET-7067
 PET-7067		  ET-7267
 PET-7267
8
Power Relay
Form A (SPST N.O.)
5.0 A/channel
-
-
-









인코더/카운터 입력 [Encoder/Counter Input]
모델명 Encoder/Frequency/Counter Input 디지털 출력 [DO]
채널 Encoder Counter Frequency Count Value Retention 최대 카운팅 속도 채널 타입
 ET-7083
 PET-7083		  –
3
CW/CCW,
Dir/Pulse,
AB Phase
-
-
Yes, up to 10 years
1 MHz
-
-
 –
ET-7284
PET-7284
4/8
Up or Up/Down
Yes
200 kHz
4
Open Collector
