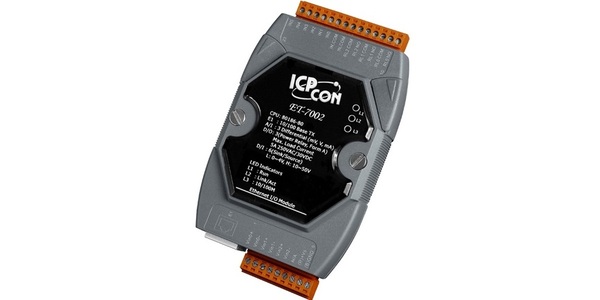

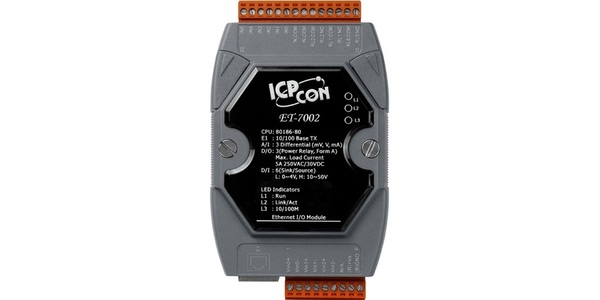

ET-7002 / PET-7002 / ET-7202/ PET-7202
3-채널 아날로그 입력, 6-디지털 입력, 3-채널 Relay 출력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 아날로그 입력 : 3-채널 with 240 Vrms 과전압 보호
=> 디지털 입력/카운터 : 6-채널
=> Power Relay : 3-채널
ET-7002/PET-7002/ET-7202/PET-7202는 3 채널 아날로그 입력, 6 채널 디지털 입력 및 3 채널 릴레이 출력이 있는 다기능 모듈입니다.
프로그래밍 가능한 다양한 아날로그 입력을 제공합니다. (+/- 150mV, +/- 500mV, +/- 1V, +/- 5V, +/- 10V, +/- 20mA, 0 ~ 20mA 및 4 ~ 20 mA).
각 아날로그 입력은 240 Vrms 고전압 보호로 적절한 범위를 구성 할 수 있습니다.
각 아날로그 입력은 해당 점퍼의 위치에 따라 전류 또는 전압을 입력/출력으로 받도록 프로그래밍 할 수 있습니다. RoHS를 완벽하게 준수하며 4kV ESD 보호 및 2500VDC 모듈 내 절연 인증을 받았습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
아날로그 입력 | |||
채널 | 3 (Differential) | ||
유형 | +/- 150 mV, +/- 500 mV, +/- 1 V, +/- 5 V, +/- 10 V +0 mA ~ +20 mA, +/- 20 mA, 4 ~ 20 mA (점퍼 선택 가능 ) | ||
개별 채널 구성 | 예 | ||
해상도 | 16-bit | ||
샘플링 속도 | 일반 모드 | 10 샘플/초 (전체) | |
고속 모드 | 50 샘플/초 (전체) | ||
정확도 | 일반 모드 | ± 0.1 % | |
고속 모드 | +/- 0.5 % 또는 그 이상 | ||
제로 드리프트 | +/- 20 μV/°C | ||
스팬 드리프트 | +/- 25 ppm/°C | ||
과전압 보호 | 240Vrms | ||
과전류 보호 | 110 VDC/VAC에서 최대 50 mA | ||
입력 임피던스 | 전압 | 2 MΩ | |
전류 | 125 Ω | ||
공통 모드 거부 | 86 dB 최소 | ||
정상 모드 거부 | 100 dB | ||
열린 와이어 감지 | 예, 4 ~ 20 mA 전용 | ||
가상 채널-to-채널 절연 | +/- 400 VDC | ||
디지털 입력 / 카운터 | |||
채널 | 6 | ||
접점 | Wet | ||
Sink/Source (NPN/PNP) | Sink/Source | ||
On 전압 레벨 | +10 VDC ~ +50 VDC | ||
Off 전압 레벨 | 최대 +4 VDC | ||
입력 임피던스 | 10 KΩ, 0.5W | ||
카운터 | 채널 | 6 | |
최대 카운트 | 4,294,967,285 (32-bit) | ||
최소 입력 주파수 | 100 Hz | ||
최소 펄스 폭 | 5 ms | ||
과전압 보호 | +70 VDC | ||
전원 릴레이 | |||
채널 | 3 | ||
유형 | Power Relay, FormA (SPST NO) | ||
작동 전압 범위 | 250 VAC / 30 VDC | ||
최대 부하 전류 | 채널당 5.0 A/ 25 °C | ||
작동 시간 | 6 ms (일반) | ||
릴리스 시간 | 3 ms (일반) | ||
전기적 수명 (저항 부하) | VDE : | 5 A @ 250 VAC 30,000 ops (10 ops/분) at 75 °C | |
5 A @ 250 VAC 70,000 ops (10 ops/분) at 75 °C | |||
UL : | 5 A @ 250 VAC/24 VDC 6,000 ops. | ||
3 A @ 250 VAC/24 VDC 100,000 ops. | |||
기계적 수명 | 20,000,000 ops. at no load (300 ops./minute). | ||
모듈 내 절연, Field-to-Logic | 3750 VDC | ||
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | ||
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
모델명 | ET-7002 | PET-7002 | ET-7202 | PET-7202 |
소프트웨어 | ||||
Web Server(웹 서버) 내장 | 예 | |||
Web HMI | 예 | |||
I/O Paire 연결 | 예 | |||
통신 | ||||
이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | ||
PoE | - | 예 | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |||
보안 | ID, 비밀번호 및 IP 필터 | |||
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |||
LED 표시기 | ||||
시스템 실행 | 예 | |||
이더넷 Lick/Act | 예 | |||
DI/DO 상태 | - | 예 | ||
PoE 전원 | - | 예 | - | 예 |
2-Way 절연 | ||||
이더넷 | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | 2500 VDC | ||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기 | |||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | 전력선 용 ± 2kV | ||
서지 (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | 전력선 용 ± 2kV | ||
전원 | ||||
역 극성 보호 | 예 | |||
터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 2.9W (최대) | 3.4 W (최대) | 3.8 W (최대) | 4.1 W (최대) |
기계 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | 76mm x 120mm x 38mm | ||
설치 | DIN 레일 또는 벽 장착 | |||
환경 | ||||
작동 온도 | -25 ~ +75 °C | |||
보관 온도 | -30 ~ +80 °C | |||
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7002 CR | Ethernet I/O 모듈 with 3-채널 AI, 6-채널 DI, 3-채널 릴레이 (RoHS) |
PET-7002 CR | PoE Ethernet I/O 모듈 with 3-채널 AI, 6-채널 DI, 3-채널 릴레이 (RoHS) |
ET-7202 CR | Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 3-채널 AI, 6-채널 DI, 3-채널 릴레이 (RoHS) |
PET-7202 CR | PoE Ethernet I/O 모듈 with 2-포트 읻이더넷 스스위치, 3-채널 AI, 6-채널 DI, 3-채널 릴레이 (RoHS) |
