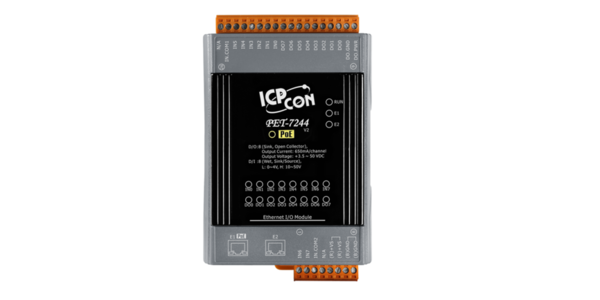

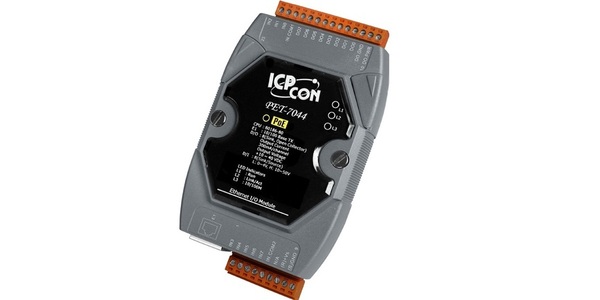

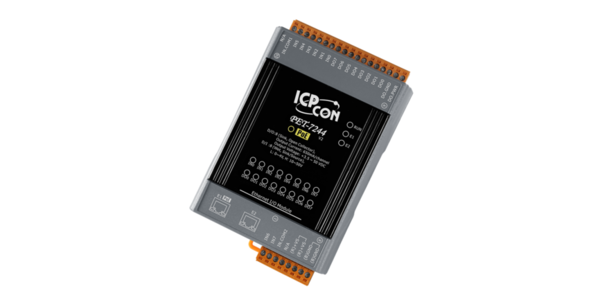

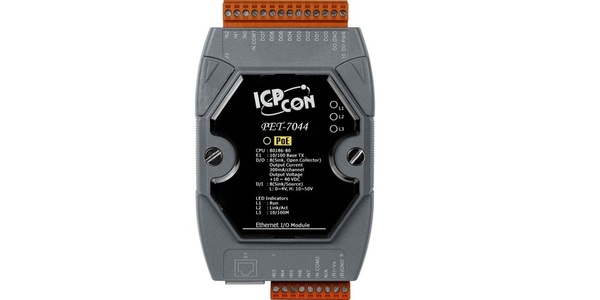

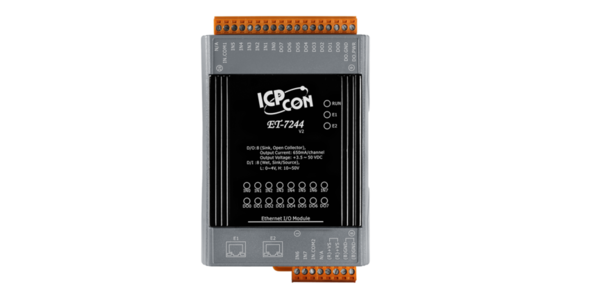

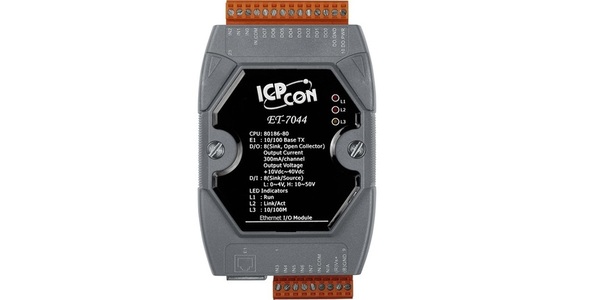

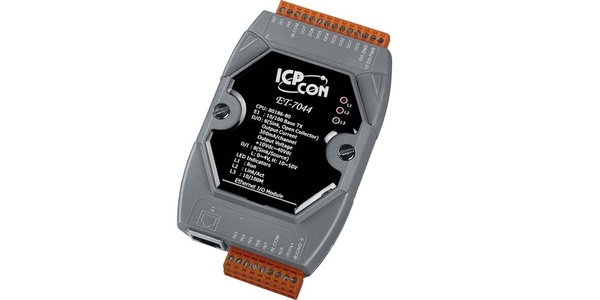

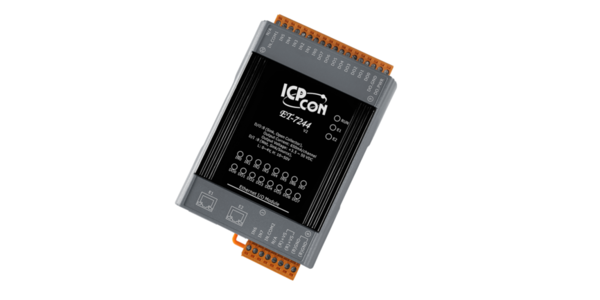

ET-7044 / PET-7044 / ET-7244/ PET-7244
8-채널 디지털 입력, 8-채널 디지털 출력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 디지털 입력/카운터 : 8-채널
=> 디지털 출력 : 8-채널
ET-7042/PET-7042/ET-7242/PET-7242은 8개의 Wet contact 디지털 입력 채널과 8개의 Sink type 디지털 출력 채널을 제공합니다.
3750 Vrms의 과도 과전압 보호를 위한 광학 절연 기능이 있지만 채널 간 절연 기능은 제공하지 않습니다.
각 입력 채널은 32-bit 카운터로 사용될 수 있으며 각 출력 채널은 300mA 부하를 구동 할 수 있습니다.
디지털 출력 채널의 파워 온 값과 안전한 값을 프로그래밍 할 수 있습니다.
위험한 전압이 존재하는 응용 분야에서 안전하게 사용할 수 있습니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
| 모델명 | ET-7044 | PET-7044 | ET-7244 | PET-7244 | |
| 디지털 입력 / 카운터 | |||||
| 채널 | 8 | ||||
| 접점 | Wet contact | ||||
| Sink/Source (NPN/PNP) | Sink/Source | ||||
| On 전압 레벨 | +10 VDC ~ +50 VDC | ||||
| Off 전압 레벨 | 최대 + 4 VDC | ||||
| 입력 임피던스 | 10 kΩ | ||||
| 카운터 | 최대 카운트 | 4,294,967,285 (32-bit) | |||
| 최대 입력 주파수 | 500 Hz | 100 Hz | |||
| 최소 펄스 폭 | 1 ms | 5 ms | |||
| 과전압 보호 | +70 VDC | ||||
| 디지털 출력 | |||||
| 채널 | 8 | ||||
| 유형 | 절연 오픈 컬렉터 | ||||
| Sink/ Source (NPN/PNP) | Sink | ||||
| 최대 부하 전류 | 25 °C 에서 300 mA/채널 직접 구동 전력 릴레이 모듈 |
25 °C 에서 650 mA/채널 직접 구동 전력 릴레이 모듈 |
|||
| 부하 전압 | +10 VDC ~ +40 VDC | + 3.5 VDC ~ + 50 VDC | |||
| 과전압 보호 | 60 VDC | ||||
| 과부하 보호 | 1.4 A | ||||
| 단락 회로 보호 | 예 | ||||
| 파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | ||||
| 안전 값 (Safe Value) | 예, 프로그래밍 가능 | ||||
| 모델명 | ET-7044 | PET-7044 | ET-7244 | PET-7244 |
| 소프트웨어 | ||||
| Web Server(웹 서버) 내정 | 예 | |||
| Web HMI | 예 | |||
| I/O Pair 연결 | 예 | |||
| 통신 | ||||
| 이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | ||
| PoE | - | 예 | - | 예 |
| 프로토콜 | Modbus/TCP, Modbus/UDP | |||
| 보안 | ID, 비밀번호 및 IP 필터 | |||
| 듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |||
| LED 표시기 | ||||
| 시스템 실행 | 예 | |||
| 이더넷 Link/Act | 예 | |||
| DI/DO 상태 | - | 예 | ||
| PoE 전원 | - | 예 | - | 예 |
| 2-Way 절연 | ||||
| 이더넷 | 1500 VDC | - | 1500 VDC | - |
| I/O | 2500 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 4 kV 접점 및 무작위 포인트에 대해 8 kV 공기 | |||
| EFT (IEC 61000-4-4) | 전원용 +/- 4 kV | |||
| 전원 | ||||
| 역 극성 보호 | 예 | |||
| 터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
| PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 | - | 예, IEEE 802.3af, Class1 |
| 소비 전력 | 2.5 W (최대) | 2.5 W (최대) | 3.3 W (최대) | 3.5 W (최대) |
| 기계 | ||||
| 치수 (W x L x H) | 72mm x 123mm x 35mm | 76mm x 120mm x 38mm | ||
| 설치 | DIN 레일 또는 벽 장착 | |||
| 환경 | ||||
| 작동 온도 | -25 ~ +75 °C | |||
| 보관 온도 | -30 ~ +80 °C | |||
| 습도 | 10 ~ 90 % RH, 비 응축 | |||
| ET-7044 CR | Ethernet I/O 모듈 with 8-채널 DI, 8-채널 DO (RoHS) |
| PET-7044 CR | PoE Ethernet I/O 모듈 with 8-채널 DI, 8-채널 DO (RoHS) |
| ET-7244 CR | Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 8-채널 DI, 8-채널 DO (RoHS) |
| PET-7244 CR | PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 8-채널 DI, 8-채널 DO (RoHS) |
