제품 상세보기
;)
SG-3016
- 제품명
- SG-3016
- 용도
- 신호 조절 모듈
- 특성
- Isolated Strain Gauge 입력
- 제조사
- ICPDAS(대만)

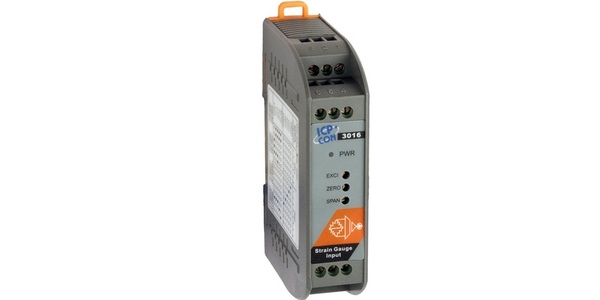

SG-3016
Isolated Strain Gauge 입력 모듈
모델명 : SG-3016
| 아날로그 입력 (Analog Input) | |||
| 입력 채널 | 1 | ||
| 입력 유형 | ± 10mV, ± 20mV, ± 30mV, ± 50mV, ± 100mV | ||
| 여진 전압 출력 (Excitation Voltage Output) | |||
| 출력 채널 | 1 | ||
| 출력 범위 | 0 ~ + 10V | ||
| 최대 출력 부하 | 20mA | ||
| 아날로그 출력 (Analog Output) | |||
| 채널 | 1 | ||
| 전압 출력 (Bipolar | ± 5V, ± 10V | ||
| 전압 출력 (Unipolar) | 0 ~ 10V, 0 ~ 5V | ||
| 전압 출력 임피던스 | <50Ω | ||
| 전류 출력 (Source) | 0 ~ 20mA | ||
| 전류 부하 저항 | 0 ~ 500Ω (Source) | ||
| 기타 사양 | |||
| Three-way isolation (절연) | 1000VDC | ||
| 정확도 | 전체 범위의 ± 0.1 % | ||
| 대역폭 | 600Hz | ||
| 무게 | 102.5 그램 | ||
| LED 디스플레이 | |||
| 전원 / 통신 표시 등 1 개의 LED | |||
| 전원 | |||
| 입력 | +10 ~ +30 VDC | ||
| 전력 소비 전력 | 1.44W (전압 출력), 1.74W (전류 출력) | ||
| 환경 | |||
| 작동 온도 | -25 ° C ~ 75 ° C | ||
| 보관 온도 | -30 ° C ~ 75 ° C | ||
| 습도 | 5 ~ 95 %, 비 응축 | ||
입력 / 출력 범위
|
SG-3016 입력 범위 to 출력 범위
|
||
|
Input (mV)
|
Output
|
Polarity (극성)
|
|
± 10, ± 20, ± 30, ± 50, ± 100
|
± 10V
|
Bipolar (양극성)
|
|
± 10, ± 20, ± 30, ± 50, ± 100
|
± 5V
|
Bipolar (양극성)
|
|
+10, +20, +30, +50, +100
|
0 ~ 10V
|
Unipolar
|
|
+10, +20, +30, +50, +100
|
0 ~ 5V
|
Unipolar
|
|
+10, +20, +30, +50, +100
|
0 ~ 20mA
|
Unipolar
|
| SG-3016 CR | Isolated Strain Gauge 입력 모듈 (RoHS) |
