PM-3114 시리즈

제품명
PM-3114 시리즈
용도
스마트 전력계
특성
4 Loops 1 Phase 스마트 전력계
제조사
ICPDAS(대만)

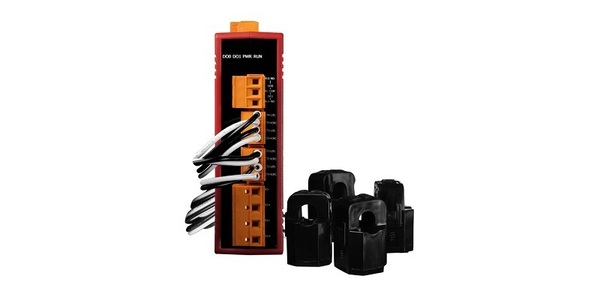

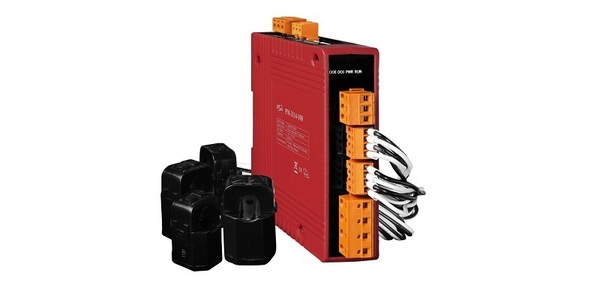

PM-3112 / PM-3114
2/4 루프 단상 스마트 파워 미터



~ NEW ~
모델 : PM-3112
모델 : PM-3114





  • ▪    True RMS 전력 측정
    ▪    1P2W, 1P4W의 에너지 분석
  • ▪    다양한 CT 비율로 최대 200A의 전류 측정
  • ▪    최대 300V의 전압 측정
  • ▪    간편한 설치를 위한 클립 온 CT
  • ▪    0.5% 미만의 W 정확도(PF=1)
  • ▪    RS-485, Ethernet 또는 CAN BUS 인터페이스 지원
  • ▪    Modbus RTU, Modbus TCP 또는 CANopen 프로토콜 지원
  • ▪    2개의 전원 릴레이 출력 (Form A) 지원





ICP DAS는 단상 전력 측정을 위한 실시간 전기 사용량에 액세스할 수 있는 가장 강력하고 비용 효율적인 고급 스마트 전력계 PM-3000 시리즈를 제공합니다. 높은 정확도(< 0.5%, PF=1)를 갖춘 PM-3000 시리즈는 저전압 1 차측 및 중간/고전압 2 차측에 모두 적용 할 수 있어 사용자가 실시간으로 운영 중인 모니터링 장비에서 안정적이고 정확한 에너지 소비 판독 값을 얻을 수 있습니다. 이러한 소형 크기와 비용 효율적인 전력계에는 혁신적인 유선 클립-온 CT (다양한 유형, 200A까지의 입력 전류 지원)가 장착되어 있습니다. 이 제품은 10 ~ 300 VAC의 넓은 입력 전압 범위에서 동작하므로 전세계 호환성을 보장합니다. 또한 2채널 릴레이 출력으로 알람 메시지를 위한 사이렌 또는 조명과 연결될 수 있습니다. 또한 Modbus RTU, Modbus TCP 또는 CANopen 프로토콜을 지원하여 쉽게 통합할 수 있습니다.




모델 PM-3112 PM-3114 PM-3112-MTCP PM-3114-MTCP PM-3112-CPS PM-3114-CPS
AC 전력 측정
배선 1P2W-2CT 1P4W-4CT 1P2W-2CT 1P4W-4CT 1P2W-2CT 1P4W-4CT
입력 전압 10 ~ 300V
입력 전류 CT Φ10 mm (60 A); CTΦ16 mm (100 Å); CTΦ24 mm (200 A)
입력 주파수 50/60 Hz
W 정확도  0.5%이상 (PF=1)
시작 전류 > 0.03A (60A),> 0.05A (100A),> 0.09A (200A)
전력 파라미터 측정 유효 RMS 전압, 유효 RMS 전류, 유효 전력 (kW), 유효 전력 (kWh), 피상 전력 (kVA), 피상 에너지 (kVAh), 무효 전력 (kVAR), 무효 에너지 (kVARh) 역률 (PF)
데이터 업데이트 속도 1 초
통신
RS-485  프로토콜 Modbus RTU - -
전송 속도 9600,19200 (기본값), 38400, 115200;
DIP 스위치 선택 가능		 - -
데이터 형식 N, 8,1
 N,8,2; E,8,1; E,8,2; O,8,1; O,8,2		 - -
 절연  3000 VDC - -
 Ethernet  프로토콜 - Modbus TCP -
CAN BUS  프로토콜 - - CAN BUS 및 CANopen
전송 속도 - - 125 k (기본값), 250 k, 500 k, 1M;
DIP 스위치 선택 가능
경보 출력
전원 릴레이 Form A (Normal Open) x 2; 릴레이 접점 전압 범위 : 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
전원
입력 범위 +12 ~ 48 VDC +12 ~ 48 VDC +12 ~ 48 VDC
전력 소비 2W
기계
포장 플라스틱 (인화성 UL 94V-0)
치수 (W x L x H) 127 mm x 105 mm x 33 mm
모듈 설치 DIN Rail 장착
CT 설치 클립 온
환경
작동 온도 -10 ~ + 70 °C
보관 온도 -25 ~ + 80 °C
습도 10 % ~ 90 % RH, 비응축





 RS-485 인터페이스 (신규)
 PM-3112-100  Modbus RTU, 2 루프 단일 위상 전력계, 60A CT 포함 (내경 10 mm, 전선 길이 1.8 m) x 2 (RoHS)
 PM-3112-160  Modbus RTU, 2 루프 단일 위상 전력계, 100A CT 포함 (내경 16 mm, 전선 길이 1.8 m) x 2 (RoHS)
 PM-3112-240  Modbus RTU, 2 루프 단일 위상 전력계, 200A CT 포함 (내경 24 mm, 전선 길이 4 m) x 2 (RoHS)
 PM-3114-100  Modbus RTU, 4 루프 단일 위상 전력계, 60A CT 포함 (내경 10 mm, 전선 길이 1.8 m) x 4 (RoHS)
 PM-3114-160  Modbus RTU, 4 루프 단일 위상 전력계, 100A CT 포함 (내경 16 mm, 전선 길이 1.8 m) x 4 (RoHS)
 PM-3114-240  Modbus RTU, 4 루프 단일 위상 전력계, 200A CT 포함 (내경 24 mm, 전선 길이 4 m) x 4 (RoHS)
 Etherent 인터페이스 (신규)
 PM-3112-100-MTCP  Modbus RTU, 2 루프 단일 위상 전력계, 60A CT 포함 (내경 10 mm, 전선 길이 1.8 m) x 2 (RoHS)
 PM-3112-160-MTCP  Modbus RTU, 2 루프 단일 위상 전력계, 100A CT 포함 (내경 16 mm, 전선 길이 1.8 m) x 2 (RoHS)
 PM-3112-240-MTCP  Modbus RTU, 2 루프 단일 위상 전력계, 100A CT 포함 (내경 24 mm, 전선 길이 4 m) x 2 (RoHS)
 PM-3114-100-MTCP  Modbus RTU, 4 루프 단일 위상 전력계, 60A CT 포함 (내경 10 mm, 전선 길이 1.8 m) x 4 (RoHS)
 PM-3114-160-MTCP  Modbus RTU, 4 루프 단일 위상 전력계, 100A CT 포함 (내경 16 mm, 전선 길이 1.8 m) x 4 (RoHS)
 PM-3114-240-MTCP  Modbus RTU, 4 루프 단일 위상 전력계, 200A CT 포함 (내경 24 mm, 전선 길이 4 m) x 4 (RoHS)
 CANopen 인터페이스 (신규)
 PM-3112-100-CPS  CANopen, 2 루프 단일 위상 전력계, 60A CT 포함 (내경 10 mm, 전선 길이 1.8 m) x 2 (RoHS)
 PM-3112-160-CPS  CANopen, 2 루프 단일 위상 전력계, 100A CT 포함 (내경 16 mm, 전선 길이 1.8 m) x 2 (RoHS)
 PM-3112-240-CPS  CANopen, 2 루프 단일 위상 전력계, 200A CT 포함 (내경 24 mm, 전선 길이 4 m) x 2 (RoHS)
 PM-3114-100-CPS  CANopen, 4 루프 단일 위상 전력계, 60A CT 포함 (내경 10 mm, 전선 길이 1.8 m) x 4 (RoHS)
 PM-3114-160-CPS  CANopen, 4 루프 단일 위상 전력계, 100A CT 포함 (내경 16 mm, 전선 길이 1.8 m) x 4 (RoHS)
 PM-3114-240-CPS  CANopen, 4 루프 단일 위상 전력계, 200A CT 포함 (내경 24 mm, 전선 길이 4 m) x 4 (RoHS)
