ICP DAS PMMS 소개

최근 몇 년 동안 지구의 자원이 점점 더 빠르게 고갈되고 있기 때문에 자원 낭비를 피하고 지속 가능한 삶을 추구하기 위해 전 세계 국가와 각계가 에너지 절약과 탄소 감소의 물결을 시작했습니다. 에너지 절약 및 탄소 감소 추세에 따라 전력 모니터링은 개인, 기업 또는 국가 수준에 관계없이 항상 상당한 에너지 절약에 항상 기여하는 전력 모니터링을 통해 에너지 효율성을 극대화하기 위한 중요한 프로젝트가 되었습니다.
ICP DAS PMMS(Power Monitoring and Management Solution)는 에너지 절약을 위한 혁신적인 토털 솔루션입니다. 여기에는 프런트 엔드 전력 측정기(front-end Power Meter), 전력 측정기 집중 장치(Power Meter Concentrator), 데이터베이스 가져오기 작업을 위한 백엔드 소프트웨어 도구(backend software tool)(PMC 데이터 서버)가 포함됩니다.
ICP DAS는 하드웨어 장치 외에도 사용자가 휴대폰이나 PC의 전력 데이터를 쉽게 볼 수 있고 관리자가 복잡한 코딩 없이 빠르게 시스템을 설정할 수 있도록 토털 솔루션을 제공합니다. 전력 모니터링 및 데이터 기록을 위해 웹 또는 소프트웨어를 통해 설정을 완료하기만 하면 됩니다. 사용자가 전력 사용의 효율성을 충분히 이해하고 효과적인 에너지 절약을 달성하기 위한 정책을 수립할 수 있도록 추가 통계 분석을 수행합니다. 초기 단계에서 규모가 작은 경우 사용자는 Smart Power Meter와 PMC/PMD를 사용하여 간단한 수집 모니터링 시스템을 설정할 수 있었고, 규모가 확장되면 백엔드 소프트웨어 도구를 사용하고 블록 적층 구조를 통해 확장이 쉬운 모니터링 시스템을 구축할 수 있습니다. 이러한 방식으로 시스템은 매우 유연해질 것이며 다양한 요구 사항을 충족하기 위해 단계적으로 구현될 수 있습니다.

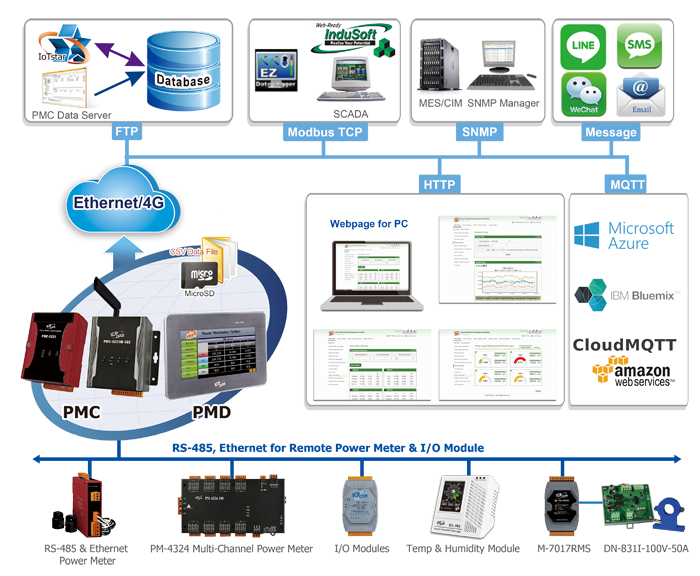

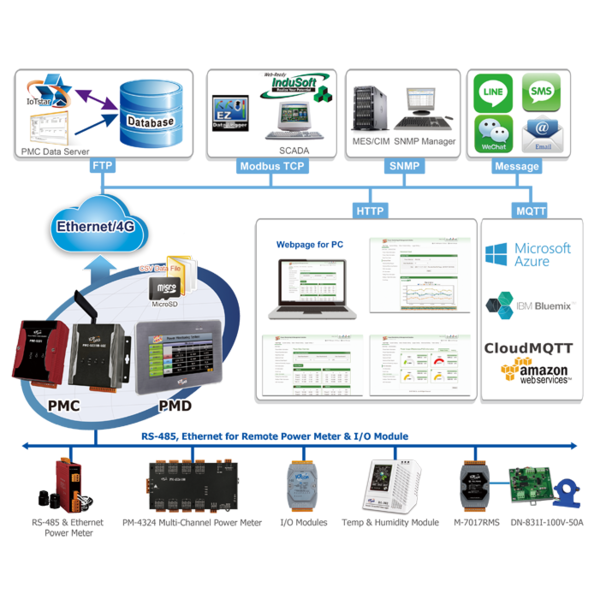

System Architecture

PMMS(전력 모니터링 및 관리 솔루션 ; Power Monitoring and Management Solution)는 주로 Smart Power Meter, Power Meter Concentrator 및 데이터 관리를 위한 PC 측 소프트웨어 도구(software tool)의 세 부분으로 구성됩니다.

• ICP DAS Smart Power Meter
현재 ICP DAS Smart Power Meter는 PM-3033, PM-3133, PM-3112, PM-3114, PM-4324, PM-4324A, PM-3033-MTCP, PM-3133-MTCP, PM-3112-MTCP, PM-3114-MTCP and PM-4324-MTCP를 지원합니다.

• Power Meter Concentrator

PMC/PMD는 Industry 4.0 시대의 에너지 절약 및 탄소 감소 추세에 부합하는 차세대 Power Meter Concentrator입니다. RS-485 또는 이더넷 인터페이스를 통해 ICP DAS 전력계와 유연하게 통합되며 장치의 전력 소비량 측정, 에너지 사용량 분석, 전력 수요 관리 및 경보 알림 기능과 같은 다양한 기능을 제공합니다. PMC/PMD에는 Micro SD 카드가 내장되어 있습니다. 전력계로부터 전력 데이터를 검색한 후 데이터 로그 파일에 전력 데이터를 저장하고 데이터 분석 및 통계를 위해 데이터 로그 파일을 백엔드 관리 센터로 자동으로 다시 보냅니다. PMC/PMD는 사용자가 몇 번의 클릭만으로 에너지 모니터링 및 관리 시스템을 구현할 수 있도록 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공합니다. 프로그래밍이 필요하지 않습니다. 또한 PMD에는 LCD(터치 패널 포함)가 장착되어 있어 전원 데이터를 쉽게 확인하고 로컬 측에서 시스템 매개변수를 설정할 수 있습니다. 또한 PMC/PMD는 백엔드 SCADA/MES/IT/IoT/네트워크 관리 시스템과의 원활한 통합을 위해 Modbus TCP/RTU, SNMP, FTP 및 MQTT 프로토콜을 지원합니다. 관리자가 각 기기의 전력 소비 현황을 모니터링하고 전력 정보에 대한 통계 및 분석을 수행하여 전반적인 전력 소비 효율성을 향상시켜 전기요금 절감 효과를 거둘 수 있도록 합니다. 이러한 모든 기능은 Industry 4.0 시대의 에너지 모니터링 및 관리 애플리케이션에서 PMC/PMD를 완벽한 전력계 집중 장치로 만듭니다.

• PC Side Software Tool for Data Management：

PMC/PMD는 FTP 프로토콜을 지원하며, 전원 데이터가 저장된 후 FTP를 통해 예정된 시간(CSV 형식)에 전원 데이터를 ICP DAS PMC Data Server로 보낼 수 있습니다. 그리고 데이터를 MS Access/MS SQL/MySQL 데이터베이스 형식으로 변환하여 관련 담당자가 전력계측기 전력 데이터의 분석, 조회 및 통계를 쉽게 수행하여 보다 효율적인 전력 사용을 달성할 수 있습니다. 또한 PMC/PMD는 Modbus TCP 프로토콜도 지원합니다. Modbus TCP 프로토콜을 지원하는 모든 SCADA 소프트웨어(예: InduSoft/EZ 데이터 로거)는 PMC/PMD에 직접 연결하여 전원 데이터를 얻을 수 있으며 전원 데이터을 저장하고 데이터 및 데이터 분석을 수행합니다.
