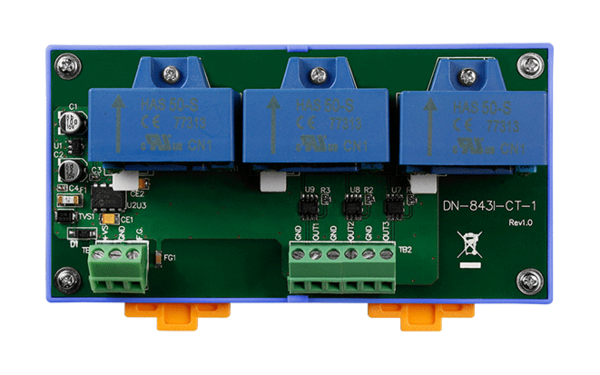

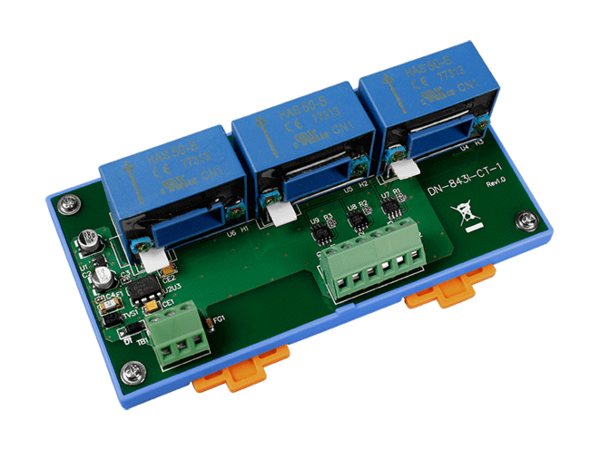

DN-843I-CT-1 / DN-843I-CT-10 / DN-843I-CT-20 / DN-843I-CT-50

모델 : DN-843I-CT-1	DN-843I-CT-10
DN-843I-CT-20	모델명 : DN-843I-CT-50

•  AC/DC 소스 입력
•  선형 감쇠율
•  고전류 입력 측정
•  절연 입력
•  채널 간 절연
•  4kV ESD 보호
•  RoHS 준수
•  작동 온도 : -25 ~ + 75 °C
•  쉽게 와이어 연결

최대 입력 범위는 ± 1 A ~ +/- 50 A이며 ± 1.6 V ~ ± 10 V까지 감쇠할 수 있습니다.
"I"버전은 3000 VDC 모듈 내 절연 및 3000 VDC 채널 간 절연을 제공하여, 입력에서 출력으로 또는 채널에서 채널로 노이즈 간섭을 피할 수 있습니다.
I-7017 및 I-87017 등과 같은 아날로그 입력 모듈과 함께 사용하여 고전류를 측정할 수 있습니다.

모델 DN-843I-CT-1 DN-843I-CT-10 DN-843I-CT-20 DN-843I-CT-50 일반 채널 3 입력 유형 AC / DC 전류 입력 범위 +/- 1 A +/- 10 A +/- 20 A +/- 50 A 출력 유형 AC / DC 전압 출력 범위 +/- 1.6 Vpp +/- 10 Vpp +/- 10 Vpp +/- 4 Vpp CT 유형  Solid Core (closed) 정확성 Zero ≤ 100mV, FSR의 3 % FSR 1 % 채넬과 채널 절연 예, 3000 Vrms 모듈 내 절연, 입력 to 출력 3000 VDC 대역폭 50 KHz 입력 임피던스 > 1MΩ EMS 보호 ESD (IEC 61000-4-2) 전원선, 입력 및 출력 채널 +/- 4 kV 접점, 무작위 지점 +/- 8 kV 공기 전원 입력 입력 범위 +10 ~ +24 VDC 전력 소비 1.2 W 기계 치수 (W x L x H) 148 mm x 83 mm x 39 mm 설치 DIN 레일 마운팅 환경 작동 온도 -25 ~ +75 °C 보관 온도 -30 ~ +75 °C 습도 10 ~ 90 % RH, 비 응축

DN-843I-CT-1 CR 3 채널 1 A 전류 트랜스포머 (RoHS) DN-843I-CT-10 CR 3 채널 10 A 전류 트랜스포머 (RoHS) DN-843I-CT-20 CR 3 채널 20 A 전류 트랜스포머 (RoHS) DN-843I-CT-50 CR 3 채널 50 A 전류 트랜스포머 (RoHS)

MDR-20-24 CR DIN 레일 장착 24V / 1A, 24W 전원 공급 장치 (RoHS) I-7017-G CR 8 채널 아날로그 입력 모듈 (RoHS) I-87017-G CR 8 채널 아날로그 입력 모듈 (RoHS)
