ZT-2042
무선 4-채널 PhotoMOS 릴레이 출력 및 4-채널 오픈 콜렉터 출력 |
|
 |
| 모델명 : ZT-2042 |
- • ISM 2.4 GHz 작동 주파수
- • 2.4G/ ZigBee 사양을 완벽하게 준수
- • 무선 전송 범위 최대 700 m (기본값)
- • 조정 가능한 RF 전송 출력 전력
- • 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
- • GUI 구성 소프트웨어 (Windows 버전)
- • 무선 통신을 위한 AES-128 암호화 지원 (패시브)
- • 지그비 리피터 기능 지원
- • 4 개의 PhotoMOS 릴레이 출력 채널 및 4 개의 오픈 콜렉터 디지털 출력 채널
- • 단락 회로 보호
- • 서지 및 ESD 보호
- • 구성 가능한 파워 온 값 및 안전 값 설정
- • DIN 레일 설치

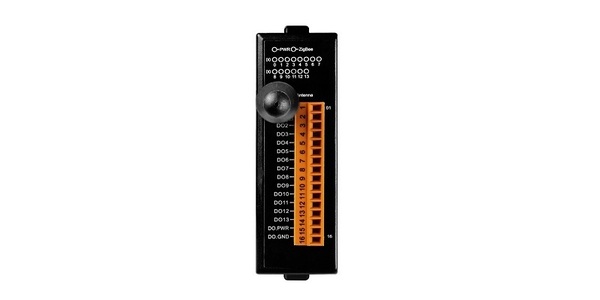

ZT-2042는 무선 ZigBee 모듈로써 4 개의 PhotoMOS 릴레이 출력 채널과 단락 보호 기능이 있는 4 개의 Sink 타입 디지털 출력 채널을 제공합니다.
각 채널에는 Photo couple 절연 기능이 있습니다. 전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.
ZT-2042에는 DO 채널 상태를 표시하는 8 개의 LED 표시등이 있으며, 4 kV ESD 보호 및 3000 VDC 내부 모듈 절연을 제공합니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZB-PID 및 ZB- 채널 설정을 쉽게 구성 할 수 있습니다.
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
| |
 |
| 릴레이 출력 |
| 출력 채널 |
4 |
| 출력 유형 |
PhotoMOS Relay, Form A |
| 부하 전압 |
60 VDC/VAC |
| 최대 부하 전류 |
60 V/1.0 A (작동 온도 : -25 ~ + 40 °C) |
| 60 V/0.8 A (작동 온도 : +40 ~ + 60 °C) |
| 60 V/0.7 A (작동 온도 : +60 ~ + 75 °C) |
| 전원 켜기 시간 |
5.0 ms |
| 전원 꺼짐 시간 |
0.5 ms |
| 파워-온 값 |
Yes |
| 안전 값 |
Yes |
| 디지털 출력 |
| 출력 채널 |
4 (Sink) |
| 출력 유형 |
절연 오픈 컬렉터(Isolated Open Collector) |
| 최대 부하 전류 |
700 mA/채널 |
| 부하 전압 |
+5 VDC~ +50 VDC |
| 전원 꺼짐 시간 |
0.5 ms |
외부 전원 역전
보호 및 단락
회로 보호 |
Yes |
| 전류의 제한된 보호 |
1.1 A |
| 파워-온 값 |
Yes |
| 안전한 값 |
Yes |
|
| |
 |
| 통신 인터페이스 |
| 무선 표준 |
ZigBee 2007 Pro |
| 전송 전력 |
11 dBm (FCC 인증) (최대 19 dBm) |
| 2.4 GHz 안테나 |
5 dBi 무 지향성 |
| 전송 범위 (LoS,전망선) |
700 m (일반) |
| 인증 |
FCC/FCC ID, CE (RED 제외) |
| ZigBee 네트워크의 슬레이브 |
최대 255 |
| 프로토콜 |
DCON 및 Modbus RTU 프로토콜 지원 |
| 듀얼 워치 독 |
Yes, 모듈 (1.6 초), 통신 (프로그래밍 가능) |
| LED 표시기 |
| 전원 |
1개 LED, 적색 |
| 지그비 통신 |
1개 LED, 녹색 |
| 디지털 출력 |
8개 LED, 빨간색 |
| 절연 |
| 모듈 내 절연, 필드-to-로직 |
3000 VDC |
| EMS 보호 |
| ESD (IEC 61000-4-2) |
전원선, 통신선 및 각 채널에 대한 ± 4kV 접점, 무작위 포인트에 대한 ± 8kV 공기 |
| EFT (IEC 61000-4-4) |
전력용 ± 4 kV |
| 서지 (IEC 61000-4-5) |
전원용 ± 3kV |
| 전원 |
| 입력 전압 범위 |
+10 VDC ~ +30 VDC |
| 전력 소비 |
최대 1.32 W |
| 기계 |
| 인화성 |
방염 재질 (UL 94V-0 레벨) |
| 치수 (L x W x H) |
87 mm x 33 mm x 110 mm |
| 설치 |
DIN-레일 |
| 환경 |
| 작동 온도 |
-25 ~ + 75 °C |
| 보관 온도 |
-30 ~ + 80 °C |
| 상대 습도 |
10 ~ 90 % RH, 비 응축 |
|
| |
 |
| ZT-2042 CR |
무선 4-채널 PhotoMOS Relay 출력 및 4-채널 Open Collector 출력 모듈 (지그비 라우터) (RoHS) |
중요 정보 : ZigBee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 ZigBee Host Converter가 필요합니다.
ZigBee Data Acqusition 제품을 구입할 때 ZT-2550, ZT-2570, 또는 ZT-USBC 지그비 호스트 컨버터를 주문하십시오. |
|
| |
 |
