| 모델명 : ANT-18 |
|
|
|
|
| |
 |
| 회수 |
2.4 ~ 2.5GHz |
| 양극화 |
선의 |
| VSWR |
1 : 1.5 (최대) |
| 임피던스 |
50 Ohms ± 5Ω |
| 이득 |
18 dBi |
| 파워 핸들링 |
10W (최대) |
| HPBW / 수평 |
15 ° |
| HPBW / 수직 |
15 ° |
| 작동 온도 |
-20 ° C ~ 60 ° C |
|
| |
 |
| 커넥터 유형 |
N 형 여성 |
| 케이블 |
RG-58, 100cm |
| Demions (L x W x H) |
270 mm x 205 mm x 15 mm |
| 무게 |
1000 g ± 10 |
| 라돔 소재 |
ABS |
|
| |
 |
 기본 안테나 |
| |
ANT-124-03
|
ANT-124-05
|
ANT-8
|
ANT-15
|
ANT-15YG-1
|
ANT-18
|
ANT-21
|
| SST-2450 |
300m
|
350m
|
550m
|
1100m
|
1100m
|
1400m
|
1750m
|
| ZB-2000-T |
100m
|
115m
|
180m
|
360m
|
360m
|
450m
|
560m
|
| ZB-2000-PA |
없음
|
700m
|
1000m
|
2000 미터
|
2000 미터
|
2560m
|
3150m
|
| ZT-2000 |
없음
|
700m
|
1000m
|
2000 미터
|
2000 미터
|
2560m
|
3150m
|
| |
※이 값은 LOS (Line of Sight)의 평균 전송 거리를 나타내며 입면 3m 기준입니다.
※ 전송 범위 값은 참고 용으로 만 사용되어야하며 실제 환경에 따라 조정해야합니다 |
|
| |
 |
 |
 |
 |
 |
| |
 |
| H- 평면 필드 패턴 |
E-PLANE FIELD PATTERNS |
 |
 |
|
| |
 |

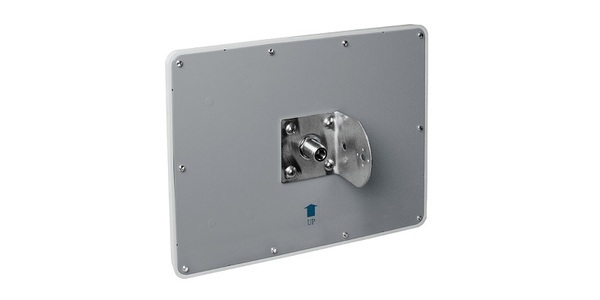

| ANT-18 |
18dBi 외부 안테나 (지향성) |
| 포함 |
3S004 x 1 (HDF 200 케이블, 길이 1 미터 N 남성에서 RP-SMA 남성까지) |
|
| |
 |
| 3S005 |
HDF 200 케이블, 길이 3 미터 N 남성에서 RP-SMA 남성까지 |
| 3S006 |
HDF 200 케이블, 길이 5m N 형 남성 - RP-SMA 남성 |
|
;)
;)
;)
;)
