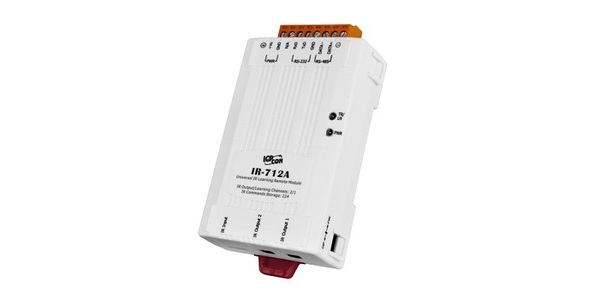

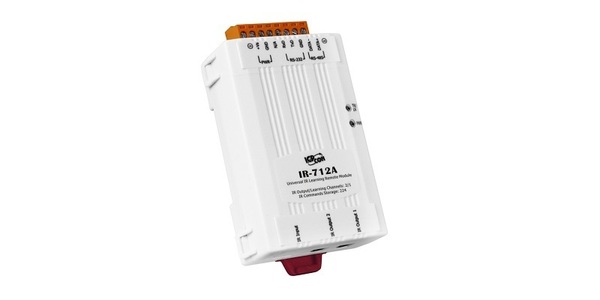

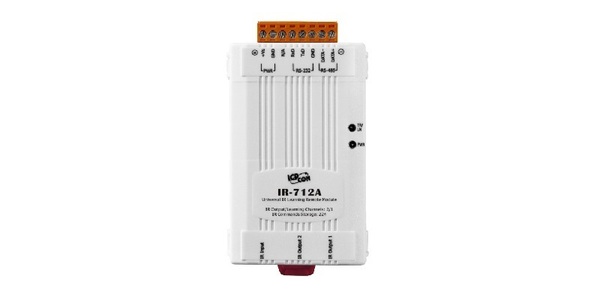

IR-712A

범용 IR 학습 원격 모듈

IR-712A는 다양한 전자 장치의 IR 원격 명령을 학습 할 수있는 보편적 인 IR 학습 원격 모듈입니다. 학습 명령은 모듈에 저장되거나 파일에 저장 될 수 있습니다. IR-712A는 여러 장치에서 개별 또는 동시 제어를 위해 2 개의 IR 출력 채널을 제공합니다. Modbus / RTU 프로토콜과 함께 제공되는 RS-232 및 RS-485 인터페이스는 유연한 모듈 확장 및 제어 기능을 제공합니다. 또한 IR-712A 소프트웨어 유틸리티는 사용자에게 IR 명령의 구성, 학습, 테스트 및 저장을 쉽게 제공합니다. IR 리모콘을 대체하고 Modbus 마스터 장치 (예 : PAC, PLC, PC ... 등)와 쉽게 통합 할 수있는 모듈 인 IR-712A는 스마트 홈 및 건물 자동화에 적합합니다.

홈 엔터테인먼트 기기 화상 회의 시스템 감시 시스템 전자 교실 서비스 조명 시나리오 제어 주택 및 빌딩 자동화     IR 원격 응용 프로그램과 ICP DAS PAC

뒤로

여러 장치를 제어하기위한 IR 출력 채널 2 개 1 IR 학습 입력 IR 명령 저장소 : 224 6 개의 학습 IR 캐리어 주파수를 지원합니다 : 33,36,37,38,40 및 56 kHz. RS-232 및 RS-485 직렬 인터페이스 지원 IR 방출을위한 Modbus / RTU 프로토콜의 기능 코드 0x06 / 0x10 지원 할당 가능한 Modbus 네트워크 ID : 1 ~ 247 전송률 설정 : 9600, 19200, 38400, 57600 및 115200bps 구성 가능한 NONE / ODD / EVEN 패리티 및 1 또는 2 스톱 비트 전송 / 학습 및 전원 표시 LED 제공 워치 독 내장 RoHS 준수 사용자의 프로그램 개발을 위한 API 라이브러리 제공

뒤로

IIR 유틸리티 (IR-712A 유틸리티 포함)는 IR-712A의 구성 도구입니다. 그것은 다음과 같은 기능을 제공합니다 :

IR 수량 구성 IR 명령 학습 및 테스트 IR 학습 명령을 파일에 저장 IR-712A에서 /로 IR 학습 명령 가져 오기 / 설정 Modbus 명령 참조 IR-712A의 기본 설정을 설정 / 재설정합니다. IR 학습 명령의 파형을 표시합니다.

뒤로

IR 인터페이스 IR 출력 채널 3.5mm 오디오 잭이있는 2 채널 IR 학습 입력 1 채널. 6 개의 IR 반송파 주파수 : 33 , 36, 37 , 38, 40, 56 kHz를 지원합니다. . 적외선 명령 저장소 224 직렬 통신 인터페이스 커넥터 8 핀 (RS-485, RS-232 및 전원) 나사 식 단자 커넥터 COM1 RS-232 (TxD, RxD, GND) COM2 RS-485 (DATA +, DATA-) 전송 속도 9600, 19200, 38400, 57600, 115200bps 실험 계획안 모드 버스 / RTU (슬레이브) LED 표시기 LED 2 LED : TR / LN (IR 송신 / 학습) 및 PWR (전원) 힘 전원 공급 장치 +10 ~ +30 V DC 전력 소비 대기하다 0.6 W 1 개의 IR 출력 사용 2.3 W 2 개의 IR 출력 사용 4W (최대) 기구 설치 DIN 레일 마운팅 치수 52 mm x 93 mm x 27 mm (가로 x 세로 x 높이) 딥 스위치 FW (펌웨어 업데이트 모드) / OP (펌웨어 작동 모드) 환경 작동 온도 -25 ° C ~ + 75 ° C 보관 온도 -30 ° C ~ + 80 ° C 습기 10 % ~ 90 %, 비 응축

IR 학습 모듈에서 학습 할 수있는 어플라이언스의 브랜드 목록.

뒤로

IR-210 IR-712A IR-712-MTCP IR 출력 채널 6 2 적외선 명령 저장소 224 224 512 IR 캐리어 주파수 지원 33 , 36, 37 , 38, 40 및 56 kHz 시리얼 통신. 인터페이스 RS-232 x 1 및 RS-485 x 1 이더넷 x 1 실험 계획안 모드 버스 / RTU (슬레이브) Modbus / TCP (서버) 크기 (가로 x 세로 x 높이) 33 mm x 107 mm x 78 mm 52 mm x 93 mm x 27 mm 52 mm x 85 mm x 27 mm

뒤로

IR-712A CR 2 개의 CA-IR-SH2251 & 1 CA-0910 (RoHS)으로 유니버설 IR 학습 원격 모듈 (2 개의 IR 출력, 224 개의 IR Cmds) IR-712A-5 CR 2 개의 CA-IR-SH2251-5 & 1 CA-0910 (RoHS)으로 유니버설 IR 학습 원격 모듈 (2 개의 IR 출력, 224 개의 IR Cmds) 문의하기 견적을 위해; 제품 정보; 프로젝트 또는 솔루션 토론

뒤로

CA-IR-SH2251 단발 형 IR 이미 터 케이블 (접착 패드, Ø 3 mm IRED, 2.5 m 포함) CA-IR-SH2252 양면 IR 이미 터 케이블 (접착 패드, Ø 3 mm IRED, 2.5 m) CA-IR-SH2251-5 단일 헤드 형 IR 이미 터 케이블 (접착 패드, Ø 5 mm IRED, 2.5 m 포함) CA-IR-SH2252-5 양면 IR 이미 터 케이블 (접착 패드, Ø 5 mm IRED, 2.5 m 사용) CA-IR-SH2251-360 반구형 IR 블래스터 케이블 (접착 패드 포함, 2.5m) CA-0910 9 핀 Female D-sub 및 3 선식 RS-232 케이블, 1m
