제품 상세보기
;)
;)
;)
;)
XV107/XV107A
- 제품명
- XV107/XV107A
- 용도
- DIO 확장
- 특성
- 8-채널 Isolated D/I 및 8-채널 Isolated DO
- 제조사
- ICPDAS(대만)
|

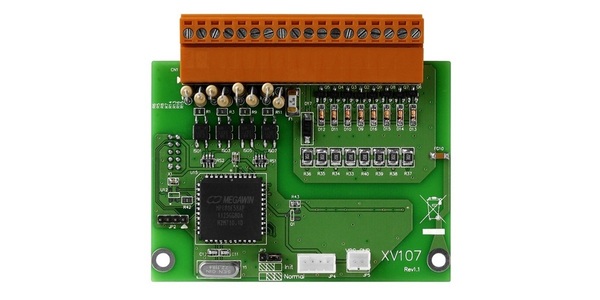

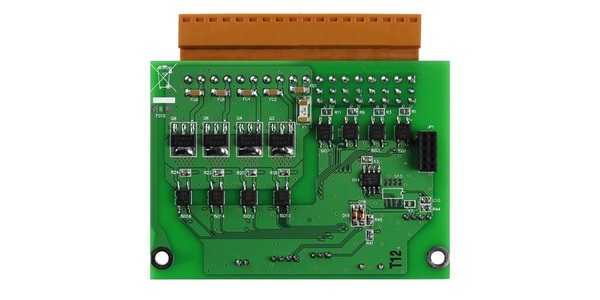

- XV107
- * Sink Type 디지털 출력
- * Source Type 디지털 입력

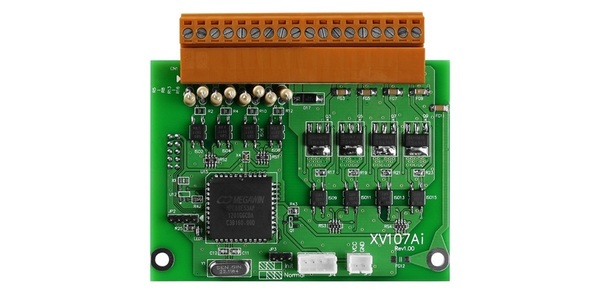

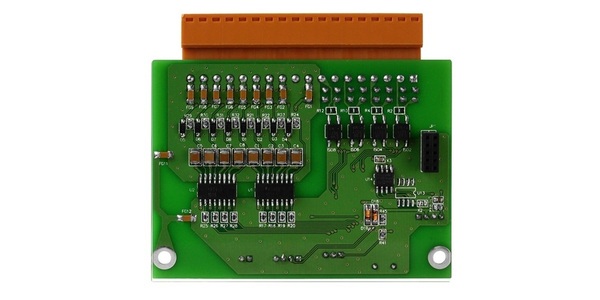

- XV107A
- * Source Type 디지털 출력
- * Sink Type 디지털 입력
- 모든 입력 채널을 32-bit 카운터로 사용할 수 있음
- 구성 가능한 파워-온 값(Power-on Value) 설정
- 디지털 입력용 70 VDC 과전압 보호
- 디지털 출력용 과부하 보호
- 디지털 출력용 단락 보호
XV107은 디지털 입력 8-채널과 디지털 출력 8-채널을 제공하며, 각각은 광전지 절연(Photocouple Isolation)를 특징으로 합니다.
XV107은 단락 보호 기능과 함께 Sink type 출력을 지원하며 입력은 Source Type입니다. 모든 입력 채널은 32-bit 카운터로 사용할 수 있습니다.
파워 온 디지털 출력 값을 구성하는 옵션이 있습니다. 4 kV ESD 보호 및 3750 VDC 내부 모듈 절연도 제공됩니다.
XV107A는 XV107과 동일한 사양이지만 입력 및 출력 유형이 반대입니다.
| 모델 | XV107 | XV107A | |
| 디지털 입력 / 카운터 | |||
| 입력 채널 | 8 | ||
| 유형 | Dry 접점 | - | |
| Wet 접점 | Source | Sink | |
| 온 전압 레벨 | Dry 접점 | - | |
| Wet 접점 | +3.5 ~ + 50VDC | ||
| 오프 전압 레벨 | Dry 접점 | - | |
| Wet 접점 | +1 V 최대 | ||
| 입력 임피던스 | 10 KΩ, 0.5 W | ||
| 카운터 | 채널 | 8 | |
| 최대 카운트 | 32-bit (0 ~ 4, 294, 967, 285) | ||
| 최대 입력 주파수 | 50 Hz | ||
| 최소 펄스 폭 | 10 ms | ||
| 과전압 보호 | 70 VDC | ||
| 디지털 출력 | |||
| 출력 채널 | 8 | ||
| 유형 | Sink | Source | |
| 최대 부하 전류 | 700 mA/채널 | 650 mA/채널 | |
| 부하 전압 | 3.5 ~ 50 VDC | 10 ~ 40 VDC | |
| 과전압 보호 | 60 VDC | 47 VDC | |
| 과부하 보호 | Yes | ||
| 단락 회로 보호 | Yes | ||
| 파워 온 값 | Yes, 프로그래밍 가능 | ||
| 모델 | XV107 | XV107A |
| 통신 | ||
| 인터페이스 | RS-232 / TTL | |
| Format | N, 8, 1 | |
| 전송 속도 | 115200bps | |
| 프로토콜 | Modbus/RTU | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4 kV 접촉 | |
| 무작위 터미널 용 ± 8 kV 공기 | ||
| 전원 | ||
| 터미널 블록에서 전원 공급 | 5 VDC | |
| 소비 전력 | 최대 0.15 W | 최대 0.45 W |
| 기계 | ||
| 치수 (W x L x H) | 59mm x 82mm x 13mm | |
| 환경 | ||
| 작동 온도 | -25 ~ + 75 °C | |
| 보관 온도 | -30 ~ + 80 °C | |
| 습도 | 10 ~ 90 % RH, 비 응축 | |
| XV107 CR | 8 채널 Isolated Source-type 디지털 입력 & 8 채널 Isolated Sink-type 디지털 출력 (RoHS) |
| XV107A CR | 8 채널 Isolated Sink-type 디지털 입력 & 8 채널 Isolated Source-type 디지털 출력 (RoHS) |
