제품 상세보기
;)
;)

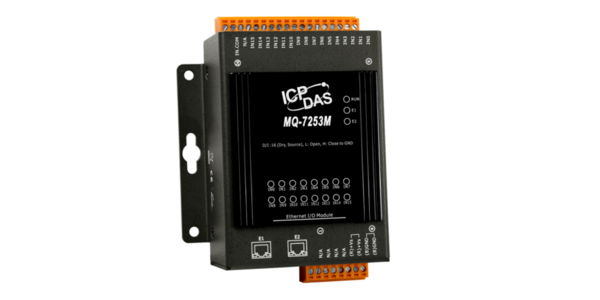

MQ-7251M / MQ-7253M
- 제품명
- MQ-7251M / MQ-7253M
- 용도
- MQTT 디지털 I/O 모듈
- 특성
- 2-포트 이더넷 스위치, 16-채널 DI
- 제조사
- ICPDAS(대만)
| MQ-7251M / MQ-7253M MQTT I/O 모듈 with 16-채널 디지털 입력 |
|
|
|
|||||||||||
• Web Server 내장
• Web HMI
• MQTT 프로토콜 지원
• 데이지 체인 토폴로지를 위한 2 포트 이더넷 스위치
• 듀얼 워치 독
• 넓은 작동 온도 범위 : -25 ~ + 75 °C
• I/O 내장
DI : 16-채널
MQ-7251M 및 MQ-7253M은 16-채널 DI가 장착 된 이더넷 I/O 장치이며, 산업용 IoT (Industrial Internet of Things) 애플리케이션에서 다양한 디지털 센서와 연결하기 위해 MQTT 프로토콜이 지원됩니다. 뿐만아니라 모듈을 구성하고, 네트워크 연결 상태 및 I/O 상태를 모니터링 하고, 모바일 장치 또는 컴퓨터의 일반 웹 브라우저를 통해 네트워크 연결 상태 및 IO 상태에 액세스 할 수 있도록 Web 기반 사용자 인터페이스를 제공합니다.
MQ-7251 및 MQ-7253M은 광학 절연(Optical isolation) 기능이 있어서 2500 VDC 과도 과전압을 보호하지만 채널 간 절연은 제공하지 않는다. 위험한 전압이 있는 곳에서도 안전하게 사용할 수 있습니다
| 모델명 | MQ-7251M | MQ-7253M | |
| 디지털 입력 | |||
| 채널 | 16 | ||
| 접점 | Wet | Dry | |
| Sink/Source (NPN / PNP) | Sink, Source | Source | |
| Wet Contact | On 전압 레벨 | +10 VDC ~ +50 VDC | - |
| Off 전압 레벨 | 최대 +4 VDC | ||
| 입력 임피던스 | 10 kΩ | - | |
| 과전압 보호 | +70 VDC | - | |
| Dry 접점 | On 전압 레벨 | - | Close to GND |
| Off 전압 레벨 | 열다 | ||
| 유효 거리 | - | 최대 500M | |
| 모델명 | MQ-7251M | MQ-7253M |
| 소프트웨어 | ||
| Web Server 내장 | Yes | |
| Web HMI | Yes | |
| 통신 | ||
| 이더넷 포트 | 2 x RJ-45, 10/100 Base-TX, 스위치 포트 | |
| 프로토콜 | MQTT 3.1.1 | |
| 듀얼 워치 독 | Yes, 모듈 (0.8 초), 통신 (구성 가능) | |
| PoE | - | |
| LED 표시기 | ||
| 시스템 실행 | Yes | |
| 이더넷 링크/작동 | Yes | |
| DI/DO 상태 | Yes | |
| 2-방향 절연 (2-Way Isolation) | ||
| Ethernet | 1500 VDC | |
| I/O | 2500 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 무작위 포인트에 대해 ± 8kV 공기 | |
| EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | |
| 전원 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | 12 ~ 48 VDC | |
| 소비 전력 | 최대 2.9W | 최대 3.7 W |
| 기계 | ||
| 치수 (L x W x H) | 120mm x 97mm x 42mm | |
| 케이스 | 금속 | |
| 설치 | 벽 장착 | |
| 환경 | ||
| 작동 온도 | -25 ~ + 75 ° C | |
| 보관 온도 | -30 ~ + 80 ° C | |
| 습도 | 10 ~ 90 % RH, 비 응축 | |
| MQ-7251M CR | MQTT I/O 모듈 with 2-포트 이더넷, 16-채널 DI (RoHS) |
| MQ-7253M CR | MQTT I/O 모듈 with 2-포트 이더넷, 16-채널 DI (RoHS) |
