DL-10/DL-100 시리즈
- 제품명
- DL-10/DL-100 시리즈
- 용도
- DL-10/DL-100 시리즈
- 특성
- 온도/습도/노점 센서
- 제조사
- ICPDAS(대만)
DL-100 시리즈
온도,습도,노점 측정 및 데이터 로거 모듈 (IP66 등급, LCD 디스플레이)
DL-10
RS-485 원격 온도,습도,노점 측정 모듈
|

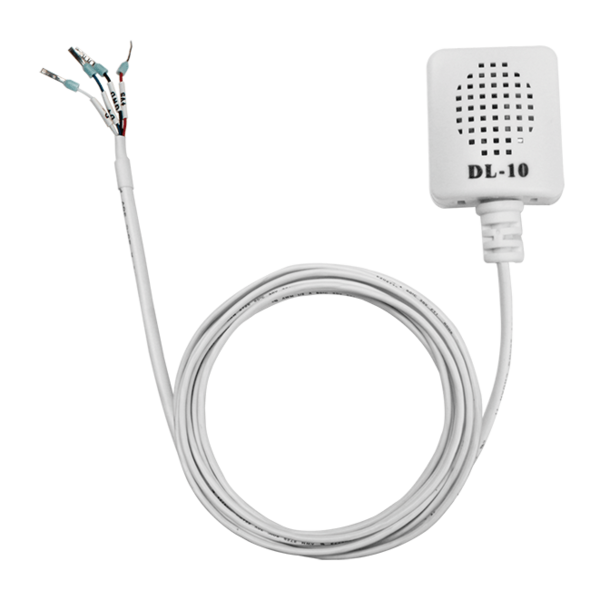

모델명 : DL-10
|

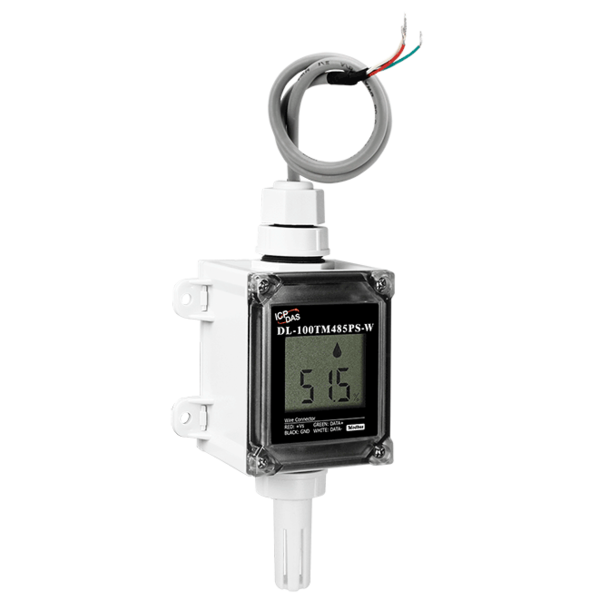

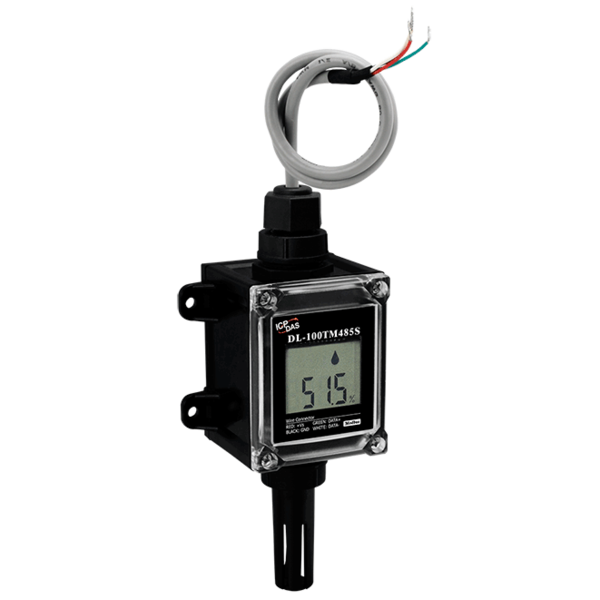

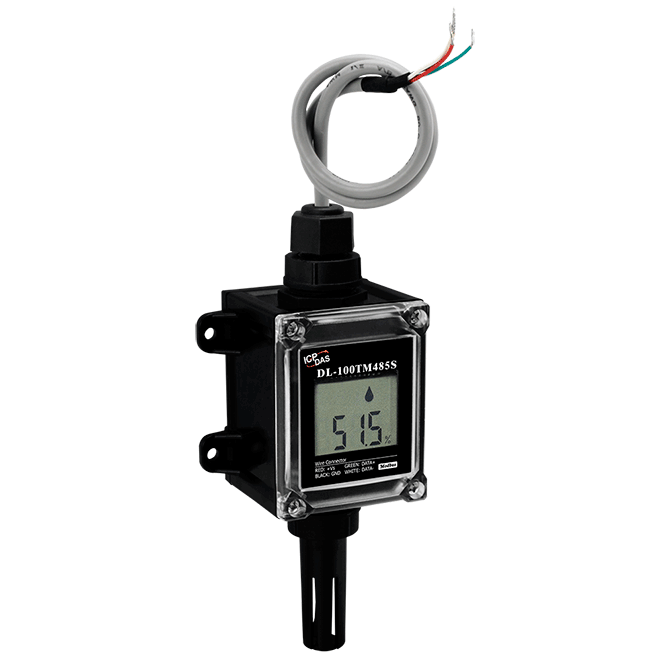

모델명 : DL-100TM485 시리즈
|

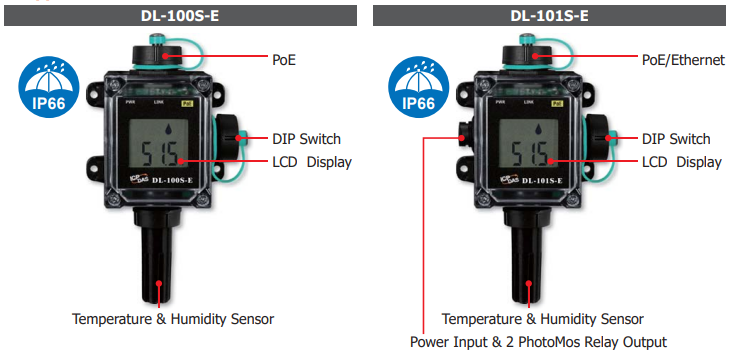

모델명 : DL-100S-E / 101S-E
|
| ~ NEW ~ | ~ NEW ~ | ~ NEW ~ | ||||
 |
 |
|
||||
| 모델명 : DL-10 |
|
|
DL-100TM485S / DL-100TM485PS / DL-100S-E / DL-101S-E는 온습도 데이터 로거 모듈입니다.
RS-485 통신 인터페이스와 LCD 디스플레이가 포함되어 있어서 온도, 습도, 노점, 모듈 ID 등 다양 한 데이터를 표시 할 수 있습니다.
데이터 저장 메모리는 최대 4088 또는 600,000개의 온도 및 습도 기록을 저장할 수 있습니다.
데이터 로거 유틸리티(Data Logger Utility)는 Excel로 내보낼 수 있는 차트 형식으로 데이터를 설치, 구성, 검색 및 표 시 할 수 있도록 포함되어 있습니다.
- • 측정 범위 : -20 ~ + 60 °C 및 0 ~ 100 % RH
- • 정확도:
-
±0.4 ℃ ; P 버전이 아닌 경우 ±3.0 % RH - ±0.3 ℃ ; P 버전 ±1.8 % RH
-

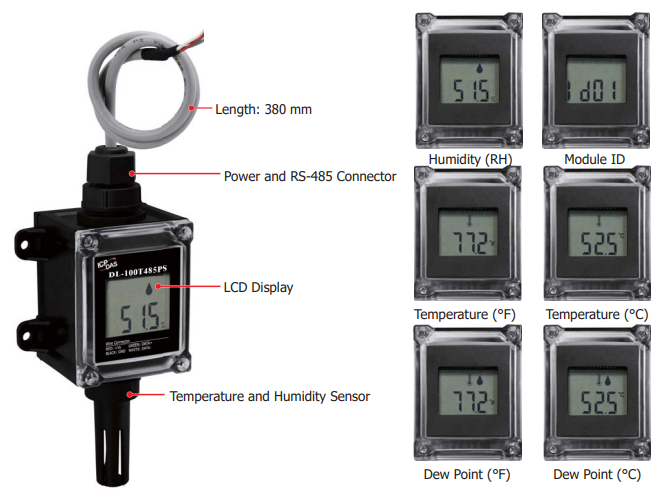

- • 온도, 습도, 노점 및 모듈 ID를 표시하는 LCD 디스플레이
- • 10 ~ 30 VDC 또는 12 ~ 48 VDC 전원 입력
- • IP66 방수
- • 최대 4088 또는 600,000개의 온도 및 습도 기록 저장 데이터 로거
- • RS-485 통신 인터페이스 : DL-10 / DL-100TM485 시리즈
- • Ethernet 통신 인터페이스 : DL-100S-E / DL-101S-E 시리즈
- • DCON 또는 Modbus RTU 프로토콜 : DL-10 / DL-100TM485 시리즈
- • Modbus TCP 또는 MQTT 프로토콜 : DL-100S-E / DL-101S-E 시리즈
- • Windows 소프트웨어 포함 (DL Utility)

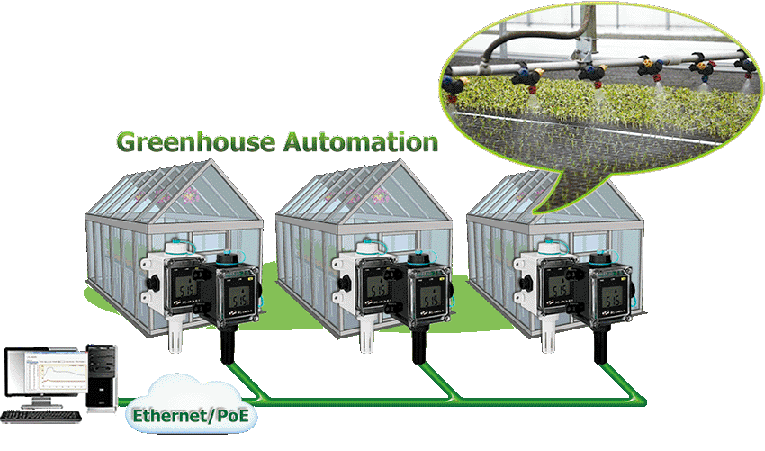

- • 식품 또는 의약품 운송
- • 식품 및 음료 산업 (HACCP)
- • 혈액 보관, 약국
- • 건축 및 에너지 관리
- • 창고
- • 박물관, 자료실, 미술관
| 모델명 | DL-10 | DL-100TM485S | DL-100TM485PS | DL-100S-E | DL-101S-E |
| 온도 센서 | |||||
| 측정 범위 | -20 ~ + 60 °C (-4 ~ + 140 °F) | ||||
| 해상도 | 0.1 °C | ||||
| 정확도 | 표준 : ±0.4 °C ; 그림 2 참조 |
표준 : ±0.3 °C ; 그림 2 참조 |
표준 : ±0.4 °C ; 그림 2 참조 |
||
| 정밀도 | +/- 0.1 °C | ||||
| 습도 센서 | |||||
| 측정 범위 | 10 ~ 95 % RH | 0 ~ 100 % RH | |||
| 해상도 | 0.1 % RH | ||||
| 정확도 | 표준 : ±3 % RH @ 20 ~ 80 % RH ; 그림 1 참조 | 표준 : ±1.8 % RH @ 10 ~ 90 % RH ; 그림 1 참조 | 표준 : ±3 % RH @ 20 ~ 80 % RH ; 그림 1 참조 | ||
| 정밀도 | ±0.1 % RH | ||||
| LCD 디스플레이 | |||||
| 표시되는 정보 | - | 온도 (°C 및 °F), 습도 (RH), 모듈 ID | |||
| 데이터 로거 | |||||
| 시간 간격 | - | 10 초 ~ 1 일 | Real-time Clock | ||
| 최대 기록 (온도,습도) | - | 4088 | 600,000 | ||
| 모드 | - | 저장 공간이 가득 차면 로깅 덮어 쓰기 또는 중지 | |||
| 덮어 쓰기 제한 | - | 1,000,000 사이클 | |||
| 통신 | |||||
| 인터페이스 | RS-485 ; non-isolated | 10/100 Base-TX with Auto MDI/MDI-X | |||
| 전송 속도 | 1200 ~ 115200 bps | ||||
| 데이터 형식 | N, 8,1 | ||||
| 프로토콜 | Modbus RTU | Modbus RTU | Modbus RTU | Modbus TCP, MQTT | Modbus TCP, MQTT |
| 최대 모듈 on same bus | 32 | ||||
| 전원 | |||||
| 입력 범위 | +10 ~ +30 VDC | +12 ~ +48 VDC | |||
| 소비 전력 | 0.05 W | 0.15 W | PoE ; 0.7 W (최대) Non-PoE ; - |
PoE ; 0.7 W (최대) Non-PoE ; 0.6 W (최대) | |
| 기계 | |||||
| 치수 (W x L x H) | 25 x 20.2 x 30 | 82 x 172 x 55 | 92 x 157 x 56 | 100 x 157 x 56 | |
| 케이블 길이 | 30 cm | 38 cm | |||
| 방수 등급 | - | IP66 | |||
| 설치 | 자석 장착; 벽 장착 | DIN-Rail; 벽 장착 | |||
| 환경 | |||||
| 작동 온도 | -20 ~ + 60 °C | ||||
| 보관 온도 | -30 ~ + 80 °C | ||||
| 습도 | 10 ~ 95 % RH, 비 응축 | 5 ~ 95 % RH, 비 응축 | |||
| DL-10 CR | RS-485 원격 온도, 습도, 노점 측정 모듈 (RoHS) |
| DL-100TM485S CR | RS-485 원격 온도, 습도, 노점 측정 데이터 로거 모듈 (LCD 커버 포함) (RoHS) (검정색 커버) Modbus RTU 프로토콜 기반, IP66 방수 등급 |
| DL-100TM485S-W CR | RS-485 원격 온도, 습도, 노점 측정 데이터 로거 모듈 (LCD 커버 포함) (RoHS) (흰색 커버) Modbus RTU 프로토콜 기반, IP66 방수 등급 |
| DL-100TM485PS CR | RS-485 원격 온도, 습도, 노점 측정 데이터 로거 모듈 (LCD 커버 포함) (RoHS) (검정색 커버) Modbus RTU 프로토콜 기반, IP66 방수 등급, 고정밀도 |
| DL-100TM485PS-W CR | RS-485 원격 온도, 습도, 노점 측정 데이터 로거 모듈 (LCD 커버 포함) (RoHS) (흰색 커버) Modbus RTU 프로토콜 기반, IP66 방수 등급, 고정밀도 |
| DL-100S-E CR | Ethernet 통신 원격 온도, 습도, 노점 데이터 로거 (LCD 커버 포함) (RoHS) (검정색 커버) Modbus TCP, MQTT 프로토콜 지원, IP66 방수 등급 |
| DL-101S-E CR | Ethernet 통신 원격 온도, 습도, 노점 데이터 로거 (LCD 커버 포함) (RoHS) (검정색 커버) Modbus TCP, MQTT 프로토콜 지원, IP66 방수 등급 PhotoMOS Relay 출력 (Form A x 2) |
| tM-7561 CR | USB to Isolated RS-485 컨버터 (RoHS) |
| tM-7520U CR | Isolated RS-232 to RS-485 컨버터 (RoHS) |
