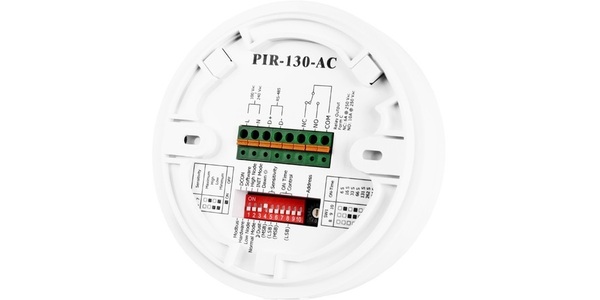

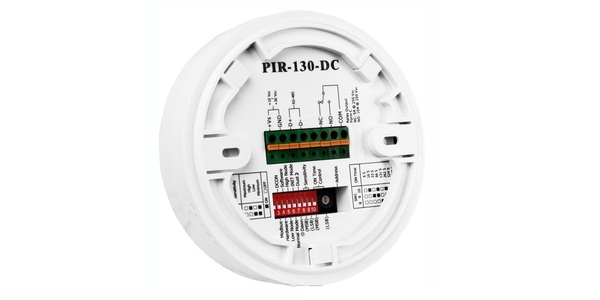

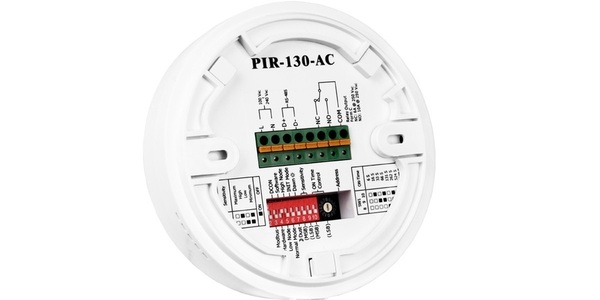

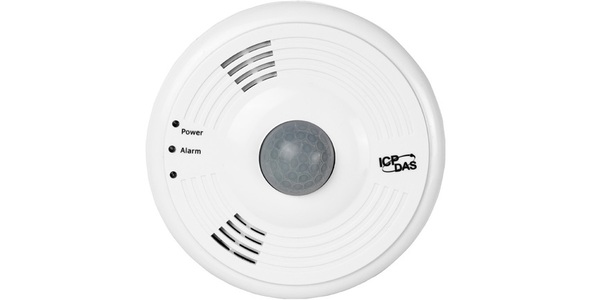

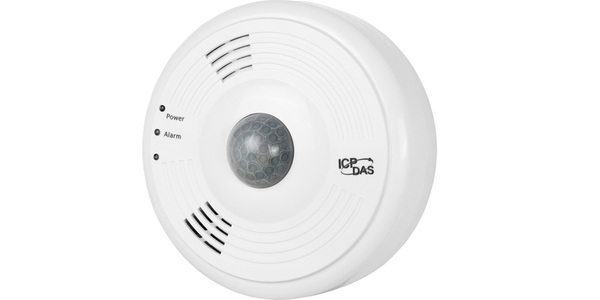

PIR-130-AC/PIR-130-DC
- 제품명
- PIR-130-AC/PIR-130-DC
- 용도
- 센서 시리즈
- 특성
- PIR 모션 및 온도 센서 모듈
- 제조사
- ICPDAS(대만)
| PIR-130-AC / PIR-130-DC PIR 모션 센서 및 온도 센서 모듈 |
|
|
|
- • 360 ° 모션 감지 최대 8m 직경 범위
- • 시간 지연/Lux./감도 조절 가능
- • Smart Switch-on 제어를 위한 포토 센서 내장
- • PIR 센서(passive infrared sensor))/온도 센서용 LED 표시기
- • 실내 온도 또는 화재 경보를 측정하기 위한 온도 센서
- • PIR/온도 센서를 통해 릴레이 출력을 사용하여 전등을 제어
- • 최대 1500W 백열등 및 300W 형광등 (T8) 부하 가능
- • RS-485 통신 인터페이스
- • DCON 및 Modbus RTU 프로토콜
- • 천장 표면 탑재 설계
PIR-130 모듈에는 360°의 유효 범위 영역(coverage area)에서 대략 지름 8 미터 범위 내에서 사람이 생성한 적외선을 감지 할 수있는 1-채널 수동 적외선 (PIR) 센서가 포함되어 있습니다. PIR-130은 실내 모션 감지에 사용되며, 움직임이 감지되면 자동으로 조명을 켜도록 구성 할 수 있습니다.
PIR-130 모듈에는 1-채널 온도 센서가 포함되어 있는데, 실내 온도 측정에 사용하거나 또는 화재 경보기를 작동하도록 구성 할 수 있습니다.
- • 일반 화장실, 조명 및 배기 팬용
- • 일반적인 계단
- • 주차 조명용
- • 정원 조명용
- • 상점의 객실 변경
- • 복도 및 기타 여러 곳
| 모델명 | PIR-130-AC | PIR-130-DC |
| PIR | ||
| 시간 지연 | 하드웨어 : 8 단계 스위치 선택 가능 (초) : 6, 16, 33, 66, 131, 262, 524, 1049 소프트웨어 : 16 단계 (초) : 2,4,6,8,16,33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194 |
|
| LUX 제어 레벨 | 하드웨어 : 2 모드 (새벽 및 먼지) / 소프트웨어 : 5 단계 | |
| 탐지 범위 | 거리 : 최대 4 미터 | |
| 탐지 영역 | 360 ° : 최대 지름 8 미터. | |
| 응답 시간 | 1 초 | |
| 온도 센서 | ||
| 측정 범위 | -25 ~ + 100 °C | |
| 화재 경보 | 65 °C (프로그래밍 가능) | |
| 해상도 | 0.0625 ℃ | |
| 정확도 | ± 2 °C | |
| 릴레이 출력 | ||
| 채널 | 1 | |
| 유형 | Power Reply, Form C | |
| 최대 부하 전류 | NO : 10 A @ 250 VAC NC : 6 A @ 250 VAC |
|
| 부하 와트 | 백열 전구 최대 1500 W. ; 형광등 최대 300 W. | |
| RS-485 인터페이스 | ||
| COM 포트 | RS-485 | |
| 전송 거리 (m) | 전송 속도에 따라 다름. 예) 9600 bps에서 최대 1200 m | |
| 전송 속도 (bps) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | |
| 프로토콜 | DCON, Modbus RTU | |
| 노드 주소 | 하드웨어 : 160 ~ 191 / 소프트웨어 : 1 ~ 255 | |
| LED 표시기 | ||
| LED 표시기 | Yes, 전원/통신 표시기 1개, 알람 표시기 1개 | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점, 임의 지점에 대해 ± 8 kV 공기 | |
| EFT (IEC 61000-4-4) | 전력선 용 ± 4 kV | |
| 전원 요구 사항 | ||
| 전원 공급 장치 | 110 ~ 220 VAC | 10 ~ 30 VDC |
| 보호 | 전원 역 극성 보호, 과전압 절전 보호 | |
| 소비 전력 | 2 W | 1.3 W |
| 기계 | ||
| 설치 | 천장 설치 | |
| 보호 등급 | IP20 | |
| 치수 (D x H) | O 121 mm x 52 mm | |
| 환경 | ||
| 작동 온도 | 0 ~ + 35 °C | |
| 보관 온도 | -30 ~ + 80 °C | |
| 습도 | 10 ~ 90 % RH, 비 응축 | |
| PIR-130-AC CR | PIR 모션 센서 및 온도 센서 모듈 (110 ~ 220VAC ) (RoHS) |
| PIR-130-DC CR | PIR 모션 센서 및 온도 센서 모듈 (10 ~ 30 V DC ) (RoHS) |
