SL-P6R1-WF/SL-PA6R1-WF
- 제품명
- SL-P6R1-WF/SL-PA6R1-WF
- 용도
- Stack Light Monitor
- 특성
- 단일 스택 라이트 모니터링 모듈
- 제조사
- ICPDAS(대만)
| SL-P6R1-WF / SL-PA6R1-WF 단일 스택 라이트 모니터링 모듈 (Single Stack Light Monitoring Module) |
|
|
|
|||||||||||
- • 각 컬러 세그먼트의 상태를 감지 할 수 있음 : ON, OFF 또는 깜박임
- • 6-채널 DC/AC 디지털 입력 및 1-채널 알람 릴레이 출력
- • IEEE802.11b/g/n 표준과 호환 가능
- • 무선 네트워크용 인프라 및 limit-AP 모드 지원
- • 여러 색상 세그먼트의 사용자 정의 조합에 대한 상태 모니터링
- • 이전 상태의 지속 시간 리포트
- • Modbus RTU, Modbus TCP 및 MQTT 프로토콜 지원
- • RS-485/Ethernet 통신 인터페이스 포함
- • 리던던트 전원 입력 단자 : PoE (IEEE 802.3af, Class 1) 및 DC 입력
- • 이더넷을 통한 웹 기반 구성 인터페이스 및 펌웨어 업데이트
- • 경보 장치용 릴레이 출력
- • 넓은 작동 온도 범위 : -25 ~ + 75 °C
기계 상태를 관리하는 주요 목적은 가동 중지 시간을 줄이고 생산 비용을 줄이는 것입니다. 이를 달성하는 가장 쉬운 방법은 ICPDAS의 SL-P6R1-WF / SL-PA6R1-WF 지능형 모듈을 설치하는 것입니다. 이 모듈은 장비의 작동에 영향을 미치지 않으면서 기계 표시기의 출력을 모니터링하여 생산 목표를 달성하기 위해 물류 시스템 지원에 대한 적절한 명령을 보장합니다.
SL-P6R1-WF / SL-PA6R1-WF는 Wi-Fi, Ethernet 및 RS-485 인터페이스를 갖춘 스택 라이트 모니터링 모듈(Stack light monitoring module)입니다.
MES (Manufacturing Execution System) 기계의 스택 라이트 상태를 모니터링하는데 사용할 수 있는 6-채널 DC/AC 디지털 입력 및 1-채널 릴레이 출력을 포함합니다. 이 모듈을 사용하여 스택 표시 등의 각 컬러 세그먼트 상태를 OFF, ON 또는 깜박임으로 감지 할 수 있습니다. 각 개별 컬러 세그먼트의 상태를 감지하는 것 외에도 이전 상태의 지속 시간을 보고하는 기능을 포함하여 여러 색상 세그먼트의 조합 상태를 정의 할 수 있습니다.

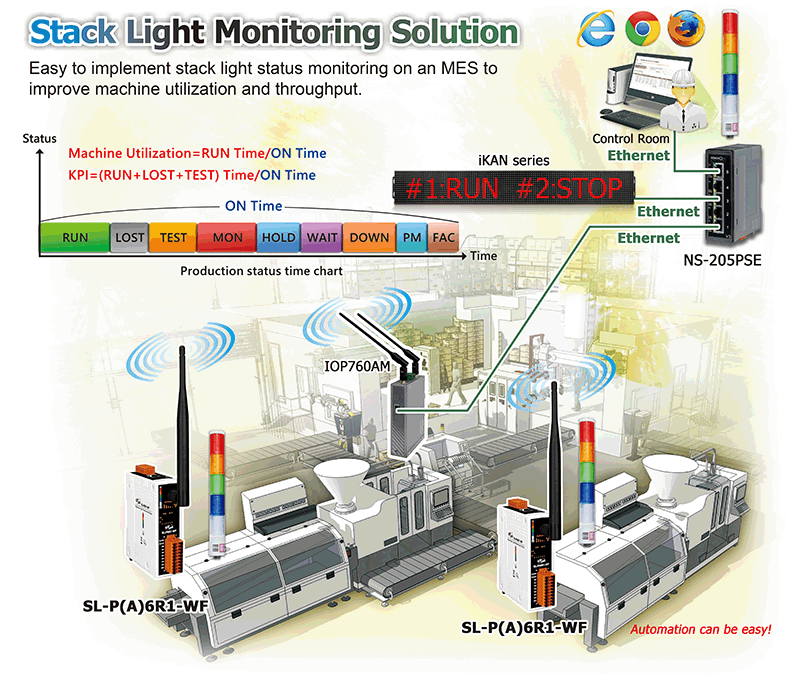

SL-P6R1-WF / SL-PA6R1-WF는 IEEE802.11b/g/n 표준을 준수하는 WLAN 연결을 지원합니다. 802.11 네트워크 인프라의 대중화로 모니터링 및 제어 시스템에 무선 연결을 손쉽게 통합 할 수 있습니다. SL-P6R1-WF / SL-PA6R1-WF 모듈을 시스템에 통합함으로써 SCADA 소프트웨어를 통해 MES에서 스택 라이트 상태 모니터링을 구현하기가 쉬워져서 시스템 활용도와 처리량이 향상키실 수 있을 것 입니다. SL-P6R1-WF / SL-PA6R1-WF는 Modbus/TCP 및 UDP 프로토콜과 네트워크 암호화 구성을 지원하므로 언제 어디서나 사용자가 쉽고 안전하게 액세스 할 수 있습니다.
- • 공장 자동화
- • 기계 자동화
- • 원격 유지 보수
- • 원격 진단
- • 시험 장비
| 모델명 | SL-P6R1-WF | SL-PA6R1-WF | |
| 소프트웨어 | |||
| 내장 웹 서버 | Yes | ||
| 통신 | |||
| RS-485 포트 | 전송 속도 = 1200 ~ 115200 bps | ||
| 이더넷 포트 | 10/100 Base-TX, 8 핀 RJ-45 x1 (자동 협상, 자동 MDI / MDIX, LED 표시 등) | ||
| 보안 | IP 필터 (화이트리스트) 및 암호 (웹) | ||
| 프로토콜 | Modbus/RTU (RS-485), Modbus TCP (이더넷, Wi-Fi) 및 MQTT (이더넷) | ||
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | ||
| Wi-Fi 인터페이스 | |||
| 안테나 | 5 dBi (전 방향성) | ||
| 출력 파워 | 8 dBm @ 11 Mbps | ||
| 수신 감도 | -83 dBm @ 11 Mbps | ||
| 표준 지원 | IEEE 802.11 b/g/n | ||
| 무선 모드 | 인프라 및 제한 -AP | ||
| 암호화 | WEP, WPA 및 WPA2 | ||
| 전송 범위 | 50 미터 (LOS) | ||
| LED 표시기 | |||
| S1 | 시스템 표시기 | ||
| E1 | PoE 표시기 (녹색) | ||
| 링크/작동 (노란색) | |||
| 안테나 | 신호 강도 | ||
| 절연 (Isolation) | |||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4 kV 접점 | ||
| 임의 지점에 대해 ± 8 kV 공기 | |||
| EFT (IEC 61000-4-4) | 전력용 ± 2 kV | ||
| 전원 요구 사항 | |||
| 역 극성 보호 | Yes | ||
| 전원 입력 | 단자대 : +10 ~ +48 VDC | ||
| PoE : IEEE 802.3af, 클래스 1 | |||
| 소비 전력 | PoE | 최대 1.2 W | |
| Non-PoE | 최대 1W | ||
| 기계 | |||
| 치수 (W x L x H) | 33 mm x 108 mm x 127 mm | ||
| 설치 | DIN 레일 마운팅 | ||
| 모델명 | SL-P6R1-WF | SL-PA6R1-WF | |
| 디지털 입력 | |||
| 입력 채널 | 6 | ||
| 유형 | Wet Contact (Sink, Source) | ||
| ON 전압 레벨 | +10 VDC ~ 50 VDC | 80 VAC ~ 240 VAC | |
| OFF 전압 레벨 | 최대 +4 V | 최대 30 VAC | |
| 입력 임피던스 | 10 KΩ, 0.5 W | 150 KΩ, 2 W | |
| 최대 스택 라이트 깜박임 속도 | 3 kHz | 60 Hz | |
| 각 컬러 세그먼트 의 상태를 감지 할 수 있음 : ON, OFF 또는 깜박임 |
Yes | ||
여러 색상 세그먼트의 사용자 정의 조합에 대한 상태 모니터링 |
최대 81 조합 | ||
| 이전 상태의보고 기간 | Yes, 10 ~ 65500ms | ||
| 과전압 보호 | 70 VDC | 300 VAC | |
| 절연 | 3750 VDC | ||
| 디지털 출력 | |||
| 출력 채널 | 1 | ||
| 유형 | 전원 릴레이, Form A (SPST NO) | ||
| 작동 전압 범위 | 250 VAC 또는 30 VDC | ||
| 최대 부하 전류 | 5 A | ||
| 작동 시간 | 6 ms | ||
| 릴리스 시간 | 3 ms | ||
| 전기적 수명 (저항 부하) | VDE | 5 A @ 250 VAC 30,000 ops (10 ops/minute) at 75°C | |
| 5 A @ 30 VDC 70,000 ops (10 ops/minute) at 75°C | |||
| UL | 5 A @ 250 VAC/30 VDC 6,000 ops | ||
| 3 A @ 250 VAC/30 VDC 100,000 ops | |||
| 기계적 수명 | 20,000,000 ops at no load (300 ops/minute) | ||
| 파워 온 값 (Power-on Value) | Yes, 프로그래밍 가능 | ||
| 안전 값 (Safe Value) | Yes, 프로그래밍 가능 | ||
| SL-P6R1-WF CR |
단일 Stack Light Monitoring 모듈 (6 DC DI + 1 Relay) (RoHS) |
| SL-PA6R1-WF CR |
단일 Stack Light Monitoring 모듈 (6 AC DI + 1 Relay) (RoHS) |
