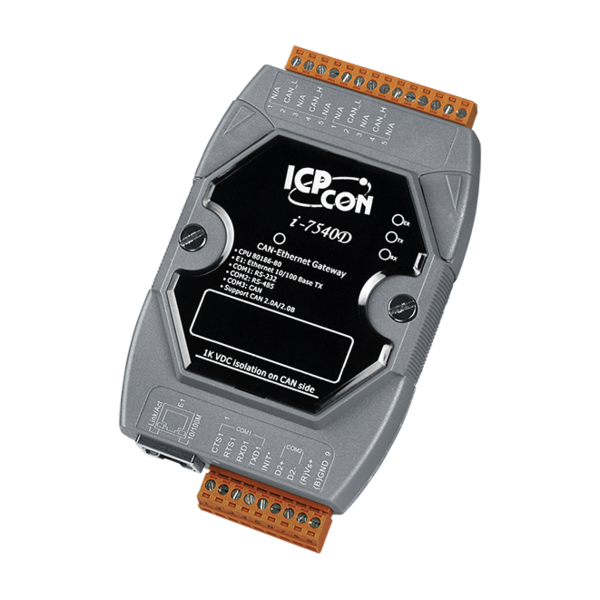

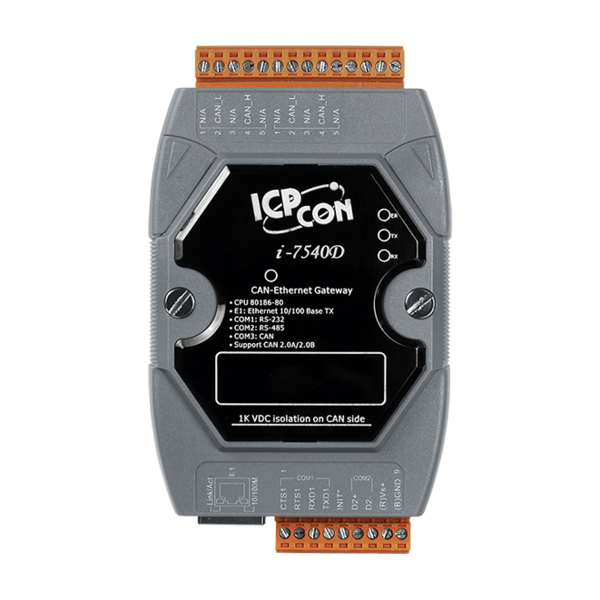

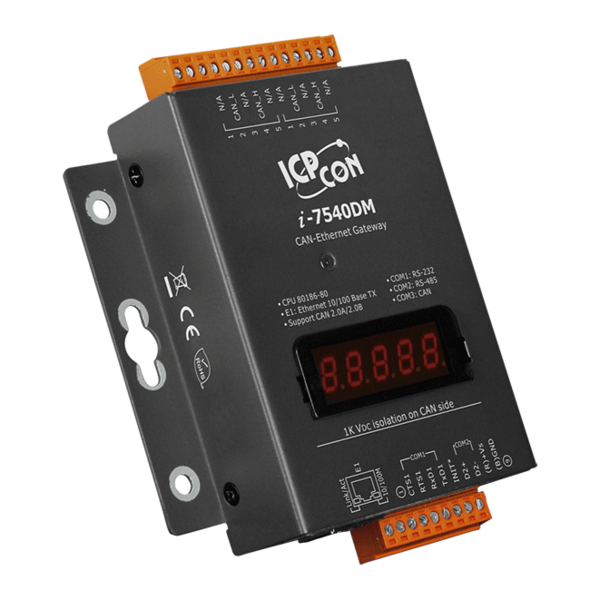

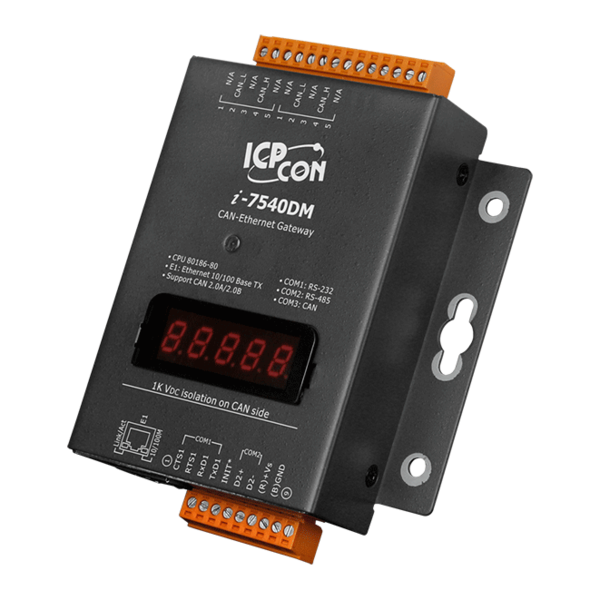

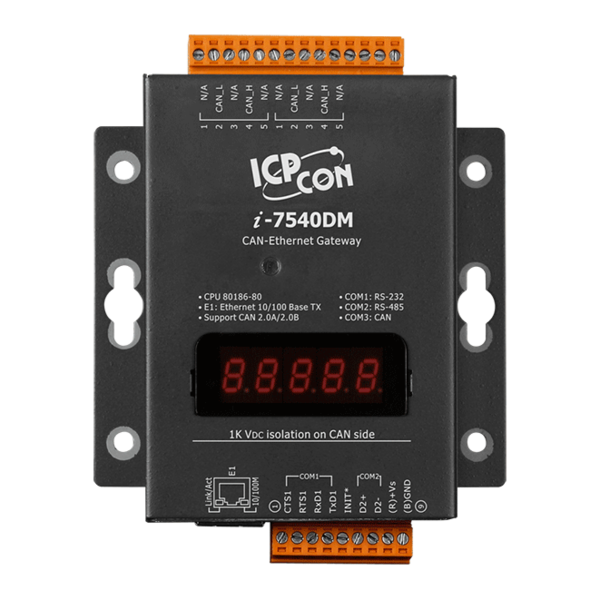

I-7540D / I-7540DM

 CAN to Ethernet 게이트웨이

I-7540D 시리즈는 CAN to Ethernet 변환기이며, 일반적으로 Ethernet to CAN/RS-232/485 장치 서버에 적용됩니다.
소켓 액세스 기능과 가상 COM 포트 기술을 지원합니다. 사용자는 가상 COM 포트를 통해 CAN, RS-232, RS-485 데이터를 얻을 수 있습니다.

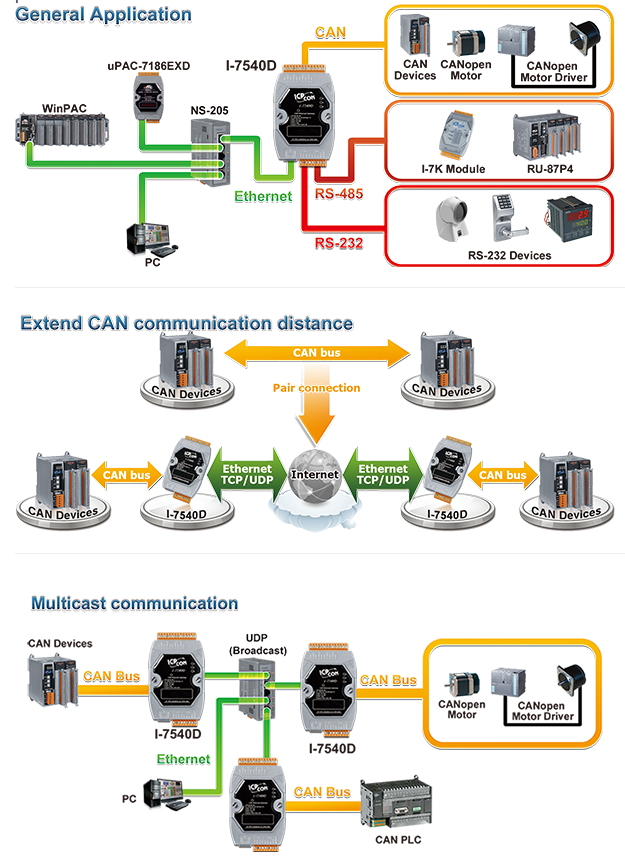

또한, I-7540D 시리즈는 투명 모드(transparent mode)를 제공합니다. 인터넷/이더넷을 통해 CAN 네트워크가 서로 연결될 수 있고, 원격 모니터링 및 제어가 가능합니다.
소형 운영 체제, 프로토콜 독립성, 소형 케이스 및 유연성의 특징으로 사설 RS-232 프로토콜, 사설 CAN 프로토콜, Modbus 프로토콜, CANopen 프로토콜, DeviceNet 프로토콜 또는 J1939 프로토콜을 기반으로하는 다양한 RS-232, RS-485 및 CAN 애플리케이션에 광범위하게 적용 할 수 있습니다

	극장 제어 (영어)
	태양광 발전 시스템 (영어)

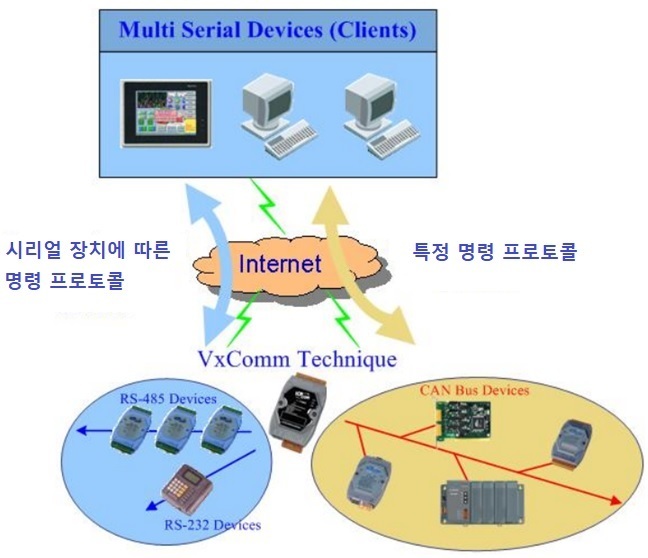

VxComm 기술은 I-7540D의 COM/CAN 포트를 시뮬레이트하여 PC의 COM 포트가 될 수 있습니다.
VxComm 드라이버를 통해 사용자는 PC의 COM 포트에 액세스하는 것처럼 I-7540의 원격 COM/CAN 포트에 액세스 할 수 있습니다.

• •    80186-80 임베디드 CPU 또는 호환 가능
• •    이더넷 프로토콜, TCP, UDP, IP, ICMP, ARP
• •    10/100 Base-TX 이더넷 컨트롤러
• •    다시 로드 가능한 운영 소프트웨어
• •    TCP/IP 프로토콜을 사용하여 메시지 전송
• •    COM 드라이버 지원 인터럽트 & 1K QUEUE 입력 및 출력 버퍼
• •    RS-232 포트 1 개, RS-485 포트 1 개 및 CAN 포트 1 개 지원
• •    2500Vrms의 photo-isolation 보호 (CAN side)
• •    CAN 채널 용 종단 저항 120Ω  점퍼 선택
• •    Phillip 82C 250/251CAN 트랜시버
• •    CAN 사양 2.0A 및 2.0B를 모두 지원
• •    최대 전송 속도는 CAN은 1Mbps, RS-232 및 RS-485는 115.2kbps
• •    최대 CAN 전송 거리 1000m 이상 (CAN 사양 준수)
• •    RS-485 포트에 self-tuner ASIC 컨트롤러 내장
• •    7-세그먼트 LED 디스플레이
• •    소프트웨어 구성 가능한 CAN 및 RS-232 통신 매개 변수
• •    COM1 또는 이더넷 포트에서 펌웨어 업데이트
• •    웹 구성(Web Configuration) 지원
• •    최대 25개의 이더넷 클라이언트 연결 지원
• •    가상 COM 기술 지원

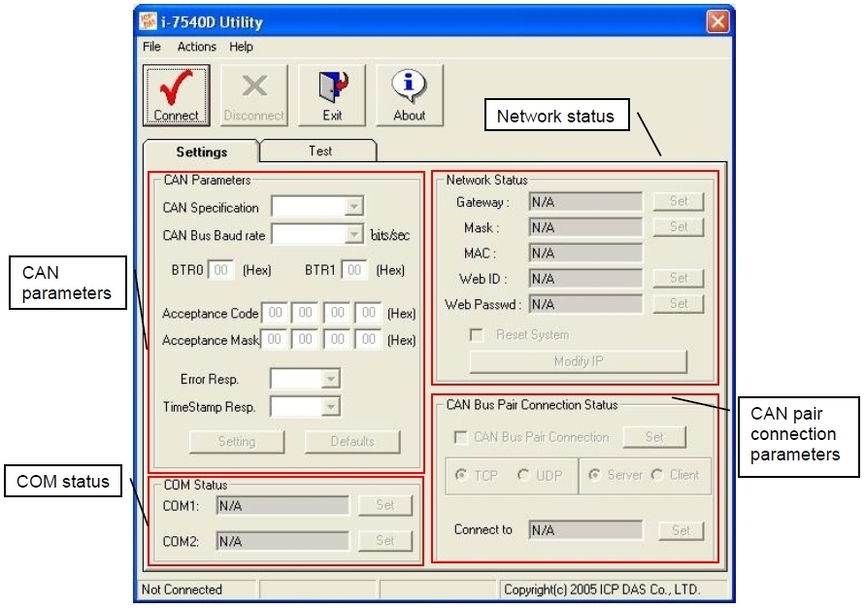

•    IP, 게이트웨이, 마스크 구성

이 테스트는 8 byte 데이터 프레임 (총 100000 프레임)을 CAN에서 이더넷으로  전송하는 성능입니다. (TCP 클라이언트 1개)

이 테스트는 8 byte 데이터 프레임(총 100000 프레임)을 이더넷에서 CAN으로 전송하는 성능입니다. (TCP 클라이언트 1개)
