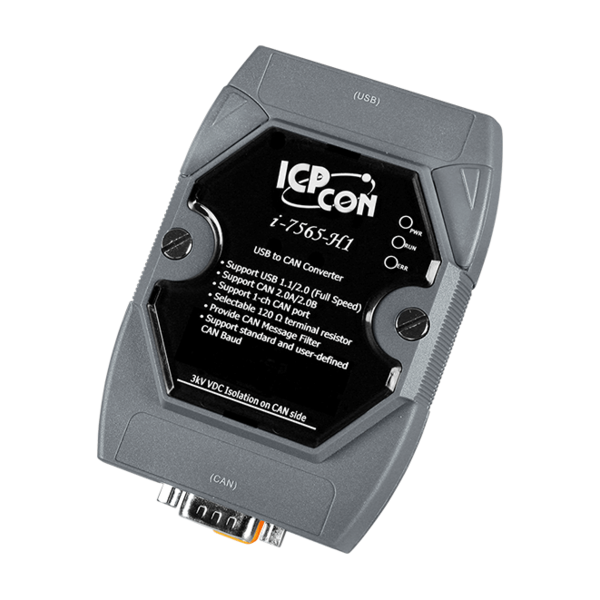

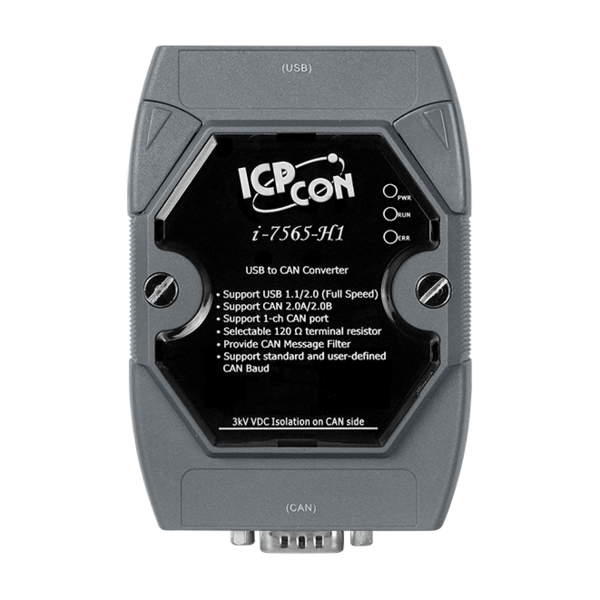

I-7565-H1
High Performance Intelligent USB to 1-port CAN Converter
I-7565-H1은 1개 및 2개의 CAN 채널이 별도로 있는 고성능 지능형 USB to CAN 변환기입니다. I-7565의 변환 속도를 향상시키고 초당 최대 3000개의 표준 2.0A CAN 프레임을 수신할 수 있습니다. I-7565-H1은 CAN2.0A/2.0B 프로토콜을 지원하며 5Kbps~1Mbps의 다양한 전송 속도를 지원합니다. I-7565-H1의 중요한 기능은 전송 속도에 관계없이 사용자 정의 전송 속도 기능을 지원하는 것입니다. I-7565-H1을 PC에 연결하면 PC가 자동으로 해당 장치 드라이버를 로드합니다 (hot plug & play ; 핫 플러그 앤 플레이). 따라서 사용자는 I-7565-H1을 적용하여 CAN Bus 네트워크의 데이터 수집 및 처리를 보다 쉽고 빠르게 할 수 있습니다. 적용 분야는 CAN Bus 모니터링, 빌딩 자동화, 원격 데이터 수집, 환경 제어 및 모니터링, 실험실 장비 및 연구, 공장 자동화 등이 될 수 있습니다.

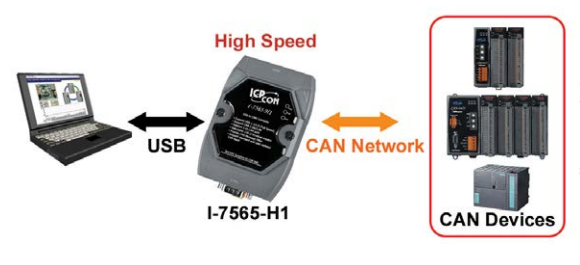

다음은 I-7565-H1/H2 USB/CAN 모듈에 대한 애플리케이션 구조입니다. PC는 I-7565-H1/H2 컨버터를 사용하여 CAN 네트워크를 통해 CAN 장치에 액세스(access)/제어(control)할 수 있는 CAN Host, 모니터 또는 HMI가 될 수 있습니다. 이 모듈을 사용하면 USB 인터페이스가 있는 PC에서 사용자가 CAN 장치와 쉽게 통신할 수 있습니다.
(1) I-7565-H1 : 고성능 지능형 USB - 1 포트 CAN Bus 컨버터.
(2) I-7565-H2 : 고성능 지능형 USB - 2 포트 CAN Bus 컨버터.
CAN 측에서 2500Vrms 절연
I-7565-H1의 CAN 포트는 2500Vrms로 절연되어 있습니다. 이 절연은 CAN 네트워크에서 오는 손상 신호로부터 로컬 장치를 보호 할 수 있습니다.
내장 워치독
I-7565-H1 워치독(Watchdog)은 I-7565-H1의 작동 상태를 모니터링하기 위한 하드웨어 리셋 회로입니다. 열악하거나 노이즈 환경에서 작업 할 때 I-7565-H1은 외부 신호에 의해 작동하지 않을 수 있습니다. 이 회로는 I-7565-H1이 계속 작동하고 멈추지 않도록 할 수 있습니다.
전원 / 통신 / 오류 표시
I-7565-H1에는 3개의 표시등이 있습니다. 전원 표시등은 I-7565-H2가 대기 상태인지 여부를 확인할 수 있습니다. 통신 표시등은 I-7565-H1이 메시지를 송수신하는지 표시하는데 사용됩니다. 오류 표시등은 I-7565-H1에서 일부 오류가 발생하면 켜집니다.
• 공장 자동화
• 빌딩 자동화
• 홈 오토메이션
• 제어 시스템
• 모니터 시스템
• 자동차 자동화
• USB 1.1 / 2.0 (Full Speed)과 완벽하게 호환
• ISO 11898-2 표준과 완벽하게 호환
• CAN2.0A 및 CAN2.0B 모두 지원
• 외부 전원 공급 장치가 필요 없음 (USB로 전원 공급)
• 하나 또는 두 개의 CAN Bus 채널과 통합
• 5Kbps ~ 1Mbps 또는 사용자 정의 전송 속도에서 프로그래밍 가능한 CAN Bus 전송 속도
• CAN Bus 수용 필터 구성 지원
• 최소 ± 1ms 정밀도의 CAN 메시지 타임 스탬프
• USB를 통한 펌웨어 업데이트 지원
• 사용자 모듈 설정 및 CAN 버스 통신 테스트를위한 유틸리티 도구를 편리하게 제공합니다.
• 사용자 프로그램 개발을 위한 API library 제공
• 사용자의 프로그램을 보호하기 위한 "Hardware Serial Number (하드웨어 일련 번호)" 제공
(FW v1.04 및 libary v1.07 이상용) (신규)
• "Listen Only Mode (청취 전용 모드)"기능 제공
(FW v1.05 및 유틸리티 v1.09 이상용) (신규)
• "CAN Error Frame (CAN 오류 프레임)"정보 제공
(FW v1.07 이상용) (신규)
• "Adjustable Bit-Timing of CAN Baud (Tseg2)(CAN 보드 (Tseg2)의 조정 가능한 비트 타이밍)"기능 제공
(FW v1.07 이상용) (신규)
• HWSendTimer 수 를 1 세트에서 5 세트로 늘리고 HWSendTimer 에 대해 "AddMode"및 "AddVal"매개 변수 추가
(FW v1.05 이상인 경우) (신규)
• "User Defined ISR(사용자 정의 ISR) "인터럽트 기능 추가
(API v1.08 이상용) (신규)
• 드라이버 v1.2의 Win7 x64 플랫폼에 대한 드라이버 서명 인증서 추가
• PWR / RUN / ERR 표시 LED 제공
• 120 ohm 종단 저항을 선택하는 내장 점퍼
• 최대 데이터 흐름 Windows 2000/xp, win7 (32 및 64 비트), Linus 및 WinCE (곧 제공 예정)
• CAN buffer는 I-7565-H1의 경우 256 데이터 프레임, I-7565-H2의 경우 각 CAN 포트에 128개 데이터 프레임 있음.
• 워치독 내장
• Windows 2K/XP/Vista/7 (32 및 64 비트)/8.x 및 Linux 드라이버 지
참고 : I-7565-H1의 CAN 포트 하나를 통해 동시에 100개의 CAN Node를 구동할 수 있음.
NI LabVIEW 소프트웨어로 CAN 네트워크에 I-7565-H1/H2를 적용하기 위해 LabVIEW 8.x 라이브러리와 데모를 제공합니다. I-7565-H1/H2를 사용하여 NI LabVIEW 환경에서 CAN 관련 어플리케이션을 개발하는 것은 매우 유용합니다. 사용하기 쉽고 사용자가 프로그램 개발주기를 빠르게 줄일 수 있습니다. 사용자가 CAN 네트워크로 LabVIEW 산업용 어플리케이션을 개발하고자 한다면, LabVIEW 라이브러리와 I-7565-H1/H2의 데모가 매우 유용합니다.
• CAN Bus 사용자 정의 전송 속도/수용 필터 구성 제공
• 테스트를 위해 쉽게 CAN 메시지를 전송(transmit)/수신(receive)하고, 수신된 각 CAN 메시지의 타임-스탬프를 표시
• 데이터 로그를 위해 CAN 메시지를 "TXT" 파일로 저장 제공
• 고정밀 전송을 위해 모듈의 내부 타이머를 이용하여 CAN 메시지 전송 제공
• 모듈 상태를 원격으로 확인(Check)/재설정(Reset)하고 현재 CAN Bus 메시지 흐름 가져오기
모델명
|
I-7565-H1
|
I-7565-H2
|
하드웨어 | ||
CAN 포트 채널 |
1
|
2
|
CAN 인터페이스 | ||
송수신기 |
NXP 82C250
|
NXP 82C250
|
커넥터 |
9 핀 D-sub 커넥터
|
10 핀 터미널 블록 커넥터
|
전송 속도 (bps) |
5K ~ 1Mbps 또는 사용자 정의 전송 속도
|
5K ~ 1Mbps 또는 사용자 정의 전송 속도
|
절연 |
포토 커플 용 DC-DC 2500Vrms를 위한 3000V DC
|
포토 커플 용 DC-DC 2500Vrms를 위한 3000V DC
|
종단 저항기 |
점퍼로 120Ω 터미네이터 저항 선택 가능
|
점퍼로 120Ω 터미네이터 저항 선택 가능
|
사양 |
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
|
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
|
핀 할당 |
CIA DS-102 (CAN_H = 7, CAN_L = 2)
|
(CAN1 : CAN_H = 4, CAN_L = 2) /
(CAN2 : CAN_H = 9, CAN_L = 7) |
수신 버퍼 |
256 데이터 프레임
|
각 CAN 포트에 대해 128 데이터 프레임
|
최대 데이터 흐름 |
3000 fps
|
3000 fps (총 CAN 포트)
|
USB 인터페이스 | ||
커넥터 |
USB Type B
|
USB Type B
|
전송 속도 |
12 Mkbps
|
12 Mkbps
|
사양 |
USB 1.1 및 USB 2.0 표준
|
USB 1.1 및 USB 2.0 표준
|
수신 버퍼 |
100 데이터 프레임
|
100 데이터 프레임
|
LED | ||
원형 LED |
PWR / RUN / ERR LED
|
PWR / RUN / ERR LED
|
소프트웨어 | ||
드라이버 |
Windows 2K / XP / 7 / 8 / 10, Linux
|
Windows 2K / XP / 7 / 8 / 10, Linux
|
전원 | ||
전원 공급 장치 |
USB 인터페이스
|
USB 인터페이스
|
전력 소비 |
1.5 W
|
1.5 W
|

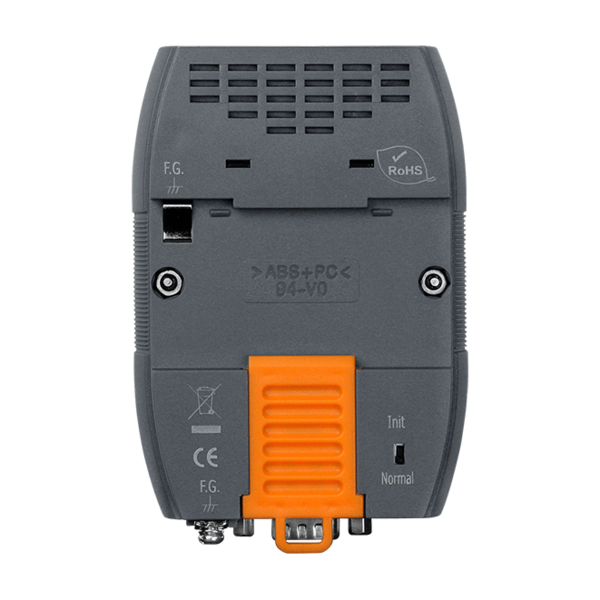

딥 스위치 |
Init (펌웨어 업데이트) /
Normal (펌웨어 작동) |
Init (펌웨어 업데이트) /
Normal (펌웨어 작동) |
기계 | ||
설치 |
DIN-Rail
|
DIN-Rail
|
치수 (높이 x 가로 x 세로) |
108mm x 72mm x 35mm
|
108mm x 72mm x 35mm
|
환경 | ||
작동 온도 |
-25 ~ 75 ℃
|
-25 ~ 75 ℃
|
보관 온도 |
-30 ~ 80 ℃
|
-30 ~ 80 ℃
|
습도 |
10 ~ 90 % RH, 비 응축
|
10 ~ 90 % RH, 비 응축
|
I-7565-H1 CR
|
고성능 지능형 USB to 1-포트 CAN Bus 컨버터 (RoHS) |
I-7565-H2 CR
|
고성능 지능형 USB to 2-포트 CAN Bus 컨버터 (RoHS) |
케이블 포함
|
CA-USB18 (1.8 미터 케이블) x1 |
CNT-CAN | CAN 버스 커넥터 |
CA-0910-C | 9-핀 암 D-sub 및 3-선 CAN Bus 케이블 (1M) |
SG-770 | 7/14 채널 서지 보호기 |
4PCD-002 | EMI 페라이트 스플릿 / 스냅 온 코어 |
M12A-5P-IP68 | 현장 설치 A 코드 5 핀 암컷 |
