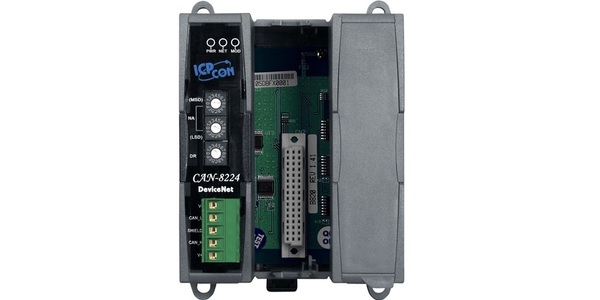

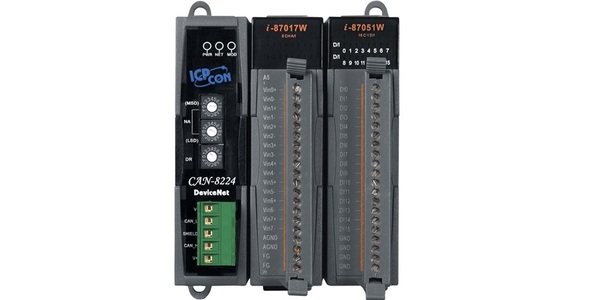

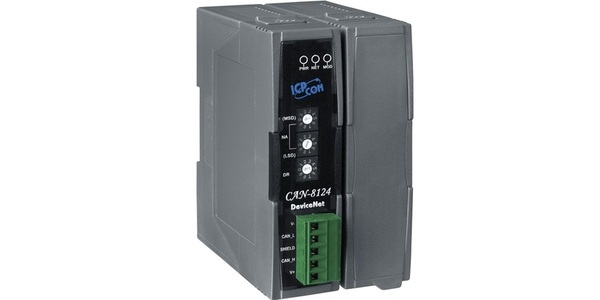

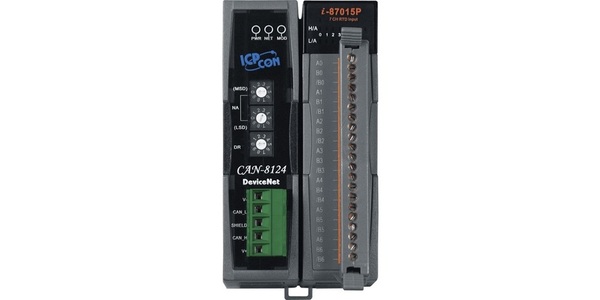

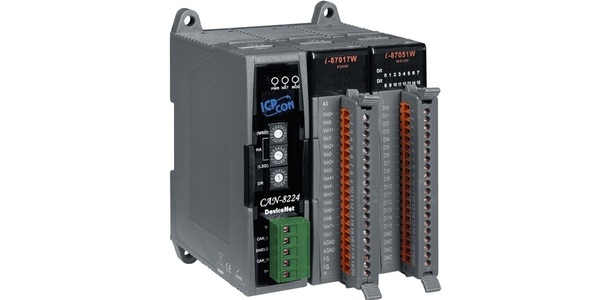

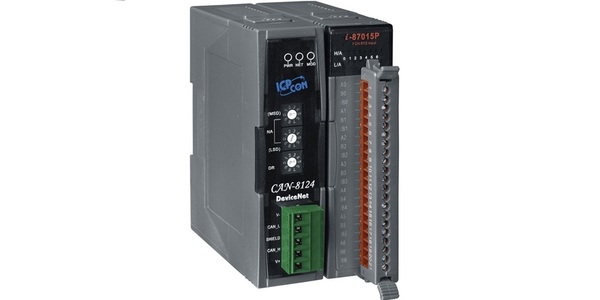

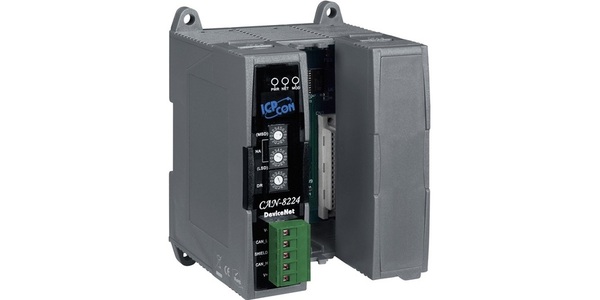

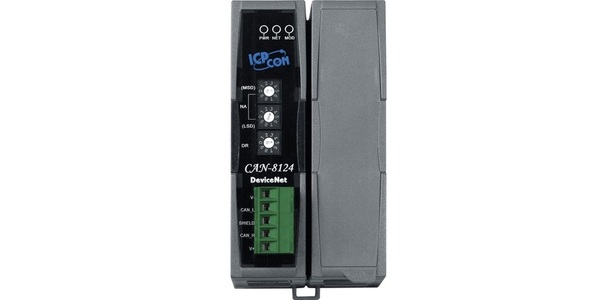

CAN-8124 / CAN-8224
- 제품명
- CAN-8124 / CAN-8224
- 용도
- DeviceNet (임베디드 컨트롤러)
- 특성
- DeviceNet Main 장치 with 2 I/O 확장
- 제조사
- ICPDAS(대만)
|
|||||||||||||
DeviceNetCAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 주로 섬유 기계, 인쇄 기계, 사출 성형 기계 또는 포장 기계 등과 같은 기계 제어를위한 임베디드 네트워크에 사용됩니다. DeviceNet은 저수준 네트워크로서 간단한 산업용 장치 (센서, 액추에이터) 및 높은 수준의 장치 (컨트롤러). 그것은 조직적이고 필요한 경우 결정 론적 방식으로 노드간에 직접 피어 - 투 - 피어 데이터 교환을 허용합니다. DeviceNet은 모든 애플리케이션 통신을 용이하게하는 연결 기반 체계를 정의합니다. DeviceNet 연결은 여러 끝점 사이에 통신 경로를 제공합니다. 연결의 끝점은 데이터를 공유해야하는 응용 프로그램입니다.
CAN-8124 / CAN-8224 주 제어 장치는 DeviceNet 프로토콜의 슬레이브 장치 용으로 특별히 설계되었습니다. DeviceNet 사양을 따릅니다. CAN-8x24는 I / O 채널을 더 유연하게 확장하기 위해 I / O 확장을 위해 1/2 슬롯을 지원하며 많은 ICP DAS DI / AI / DO / AO 모듈을 사용합니다.
사용자는 I-87K 시리즈 또는 I-8000 시리즈의 DI / DO / AI / AO 모듈을 사용자 지정 연습 응용 프로그램에 맞게 선택할 수 있습니다. 또한 사용자가 EDS 파일을 동적으로 생성 할 수 있도록 CAN Slave 유틸리티를 제공합니다. EDS 파일은 DeviceNet을 기반으로하며 다른 DeviceNet 마스터 인터페이스와 호환 될 수 있습니다. 응용 프로그램 아키텍처는 오른쪽 그림과 같습니다.
CAN-8124 / CAN-8224 장치에서 ICPDAS는 CAN 슬레이브 유틸리티를 제공하여 플러그 인된 모듈을 오프라인 모드로 사용하여 특정 EDS 파일을 생성합니다. 유틸리티 구성을 완료하면 EDS 파일을 만들 수 있습니다. EDS 파일에는 CAN-8x24의 DeviceNet 정보도 많이 있습니다. DeviceNet 마스터 인터페이스뿐만 아니라 사용자가 슬레이브 장치에 대한 더 많은 정보를 알 수 있습니다. 또한 사용자는 일반 DI / DO / AI / AO에 대한 기본 구성을 사용할 수 있습니다. 또한 사용자는 하드웨어 로터리 스위치로 MAC ID 및 전송 속도 만 설정하면됩니다. 그때,
다음의 간단한 단계는 DeviceNet 프로토콜에서 CAN-8x24를 사용하는 방법을 보여줍니다.
|
DeviceNet 버전
|
DeviceNet 사양 볼륨 I 및 II, 릴리스 2.0
|
|
노드 수
|
64 (최대)
|
|
전송 속도
|
125K, 250K, 500K
|
|
지원 메시지 그룹
|
그룹 2 전용 서버
|
|
UCMM
|
지원 안함
|
|
I / O 작동 모드
|
설문 조사, 비트 스트로브, 주 /주기 변경
|
|
장치 하트 비트 메시지
|
ˇ
|
|
장치 종료 메시지
|
ˇ
|
|
동적으로 EDS 파일 생성
|
ˇ
|
|
단편 I / O 수
|
128 바이트 (최대) (입력 / 출력)
|
|
MAC ID 설정
|
로터리 스위치
|
|
전송 속도 설정
|
로터리 스위치
|
|
DeviceNet 상태 LED
|
NET, MOD, PWR
|
- 자동차
- 식음료
- 포장
- 고속 조립
- 펄프 및 제지
- 반도체 제조
- 제어 시스템 ... 등.
|
모델명
|
CAN-8124
|
CAN-8224
|
|
하드웨어
|
||
|
CPU
|
80186, 80 MHz 또는 호환 가능
|
|
|
SRAM / 플래시 / EEPROM
|
512KB / 512KB / 16KB
|
|
|
NVRAM
|
31 바이트 (배터리 백업, 최대 10 년간 유효한 데이터)
|
|
|
RTC (실시간 클록)
|
예
|
|
|
지키는 개
|
워치 독 IC
|
|
|
확장 슬롯
|
1 슬롯
|
슬롯 2 개
|
|
CAN 인터페이스
|
||
|
제어 장치
|
NXP SJA1000T (16 MHz 클록 포함)
|
|
|
송수신기
|
NXP 82C250
|
|
|
채널 번호
|
1
|
|
|
커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
|
|
|
전송 속도 (bps)
|
125 k, 250 k, 500 k
|
|
|
전송 거리 (m)
|
전송 속도에 따라 다름 (예 : 125kbps에서 최대 500m)
|
|
|
격리
|
DC- DC 는 3000 V DC , 사진 - 커플은 2500 Vrms
|
|
|
종단 저항기
|
120 Ω 종단 저항기 용 점퍼
|
|
|
사양
|
ISO-11898-2, CAN 2.0A
|
|
|
실험 계획안
|
DeviceNet Volumn I ver2.0, Volumn II ver2.0
사전 정의 된 마스터 / 슬레이브 연결 세트 |
|
|
LED
|
||
|
둥근 LED
|
PWR LED, NET LED, MOD LED
|
|
|
힘
|
||
|
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
|
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
|
|
전력 소비
|
1.7W
|
2W
|
|
기구
|
||
|
설치
|
DIN- 레일
|
DIN 레일 또는 벽면 장착
|
|
치수
|
64mm x 119mm x 91mm
( 가로 x 세로 x 높이 ) |
95mm x 132mm x 91mm
( 가로 x 세로 x 높이 ) |
|
환경
|
||
|
작동 온도.
|
-25 ~ 75 ℃
|
|
|
보관 온도
|
-30 ~ 80 ℃
|
|
|
습기
|
10 ~ 90 % RH, 비 응축
|
|
| CAN-8124-G | I / O 확장이 1 개인 DeviceNet 임베디드 디바이스 |
| CAN-8224-G | 2 개의 I / O 확장이있는 DeviceNet 임베디드 디바이스 |
