제품 상세보기
;)
;)
;)
;)

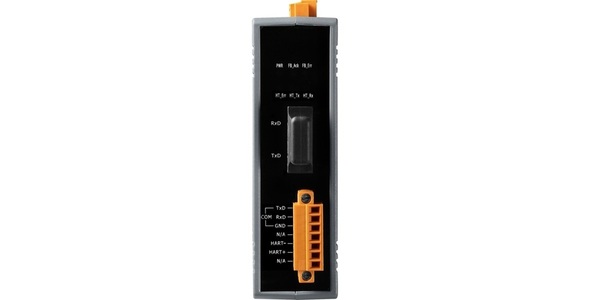

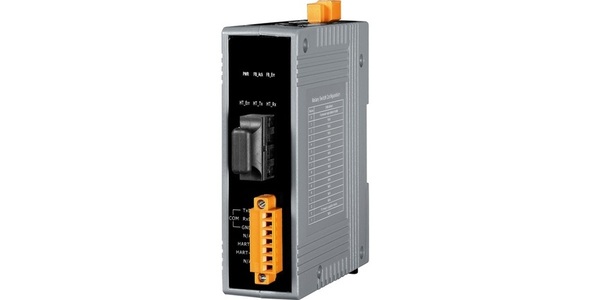

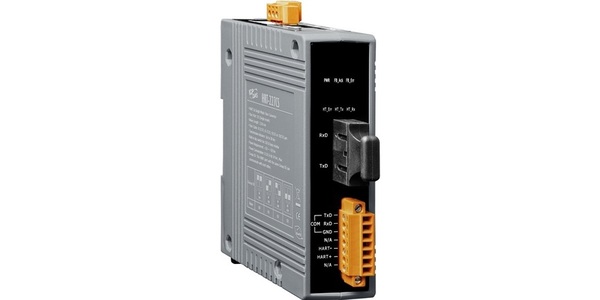

HRT-227CS
- 제품명
- HRT-227CS
- 용도
- HART (컨버터)
- 특성
- HART to Single Mode Fiber 컨버터
- 제조사
- ICPDAS(대만)
|
|||||||||||||
HRT-227CS는 단일 모드 광섬유 전송 매체를 통해 HART 통신 거리를 확장하는 데 사용되는 HART 대 광섬유 변환기입니다. HART와 광섬유 전송 매체 사이의 문제를 해결하기 위해 HRT-227CS는 HART 신호를 광섬유 케이블로 변환하기 위해 특별히 설계되었습니다. 딥 스위치로 조정 가능한 HART 250 Ω 루프 저항이 내장되어 있습니다. 따라서 사용자는 HRT-227CS를 적용하여 HART 네트워크의 데이터 수집 및 처리를보다 쉽고 빠르게 처리 할 수 있습니다. 또한 모듈 구성을 위해 무료 HC_Tool 유틸리티를 쉽게 제공합니다.
- 현재 측정
- 석유 화학 산업 응용
- 환경 모니터링
- 터널 모니터링
- 시스템 모니터링
- 건물 모니터링
- HART 짧은 / 긴 프레임 지원
- HART 버스트 모드 지원
- 포인트 - 투 - 포인트 또는 멀티 드롭 HART 모드 지원
- 최대 15 개의 HART 슬레이브 장치 연결 지원
- 두 개의 HART 마스터 허용
- 모듈 구성을위한 HC_Tool 유틸리티 제공
- ComPort를 통한 펌웨어 업데이트 지원
- 섬유 파손 검출
- 섬유 유형 : SC; 단일 모드 ; 100베이스 FX
- 섬유 최대 전송 거리 최대 30km
- 4KV ESD 보호
- 워치 독 내장

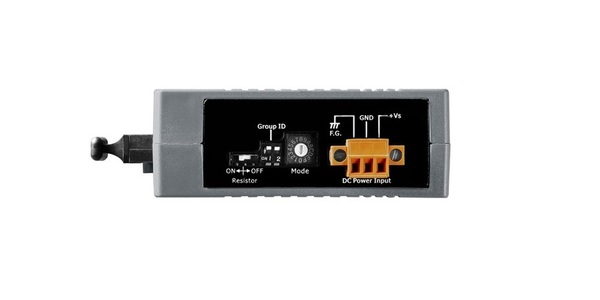

- 선택 가능한 250Ω 루프 저항
- 동일한 그룹 ID를 가진 HART 포트는 서로 통신 할 수 있습니다
| HART 인터페이스 | |
| 채널 | 1 |
| 커넥터 | 2 핀 나사 고정 터미널 블록 (HART +, HART-) |
| 루프 저항기 | 선택 가능한 250 Ω 루프 저항 |
| HART 데이터 | 디지털 데이터 만 |
| 격리 | UL1577 규격. |
| 광섬유 인터페이스 | |
| 유형 | SC 양면 인쇄 유형. 단일 모드 ; 100베이스 FX |
| 파장 길이 (nm) | 1310 년 |
| 파이버 케이블 (μm) | 8.3 / 125, 8.7 / 125, 9/125 또는 10/125 |
| 전송 거리 (km) | 30 (표시 만) |
| Min. TX 출력 (dBm) | -15 |
| 맥스. TX 출력 (dBm) | -8 |
| 맥스. RX 감도 (dBm) | -34 |
| 맥스. RX 과부하 (dBm) | -5 |
| 예산 (dBm) | 19 |
| UART 인터페이스 | |
| COM1 | 구성 (1200, O, 8, 1)을위한 RS-232 (TXD / RXD / GND) |
| LED | |
| 둥근 LED | PWR, FB_Ack, FB_Err, HT_Err, HT_Tx 및 HT_Rx |
| 힘 | |
| 전원 공급 장치 | 무제한 +10 ~ +30 V DC |
| 보호 | 전원 역 극성 보호, 과전압 절전 보호 |
| 전력 소비 | 3W |
| 기구 | |
| 설치 | DIN- 레일 |
| 치수 | 33.0 ㎜ × 126 ㎜ × 101 ㎜ (W × L × H) |
| 환경 | |
| 작동 온도. | -25 ° C ~ +75 ° C (-13 ~ 167 ° F) |
| 보관 온도 | -30 ° C ~ +80 ° C (-22 ~ 176 ° F) |
| 습기 | 10 % ~ 90 % RH, 비 응축 |
|
HRT-227CS
|
HART에서 싱글 모드 광섬유 변환기 (RoHS) |
