제품 상세보기
;)
;)
;)
;)

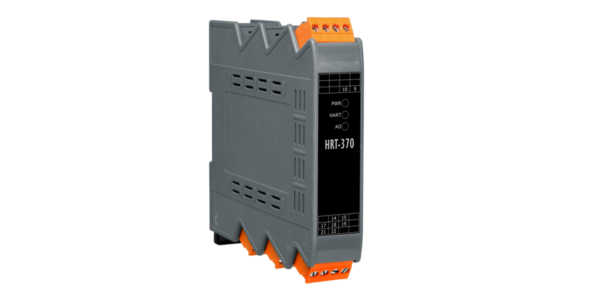

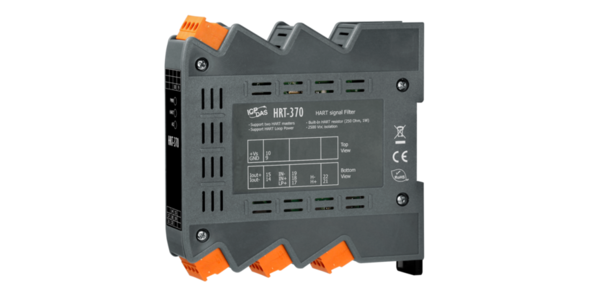

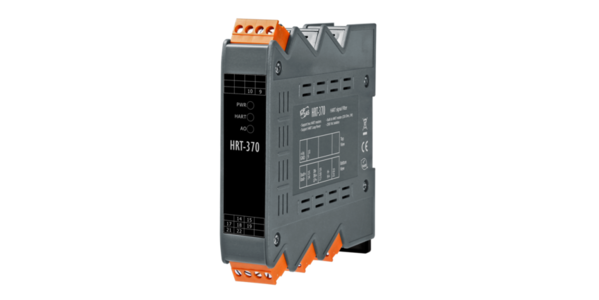

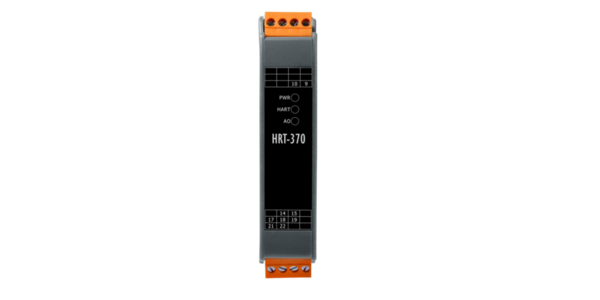

HRT-370
- 제품명
- HRT-370
- 용도
- HART (I/O 모듈)
- 특성
- HART 신호 필터
- 제조사
- ICPDAS(대만)
 |
|
||||||||||
HRT-370은 아날로그 신호가 간섭을 받으면서 HART 신호가 통신 프로세스에 추가되는 문제를 해결하기 위해 특별히 설계된 HART 신호 필터입니다. HRT-370을 HART 계측기에 연결할 때 입력 HART 신호를 2 개의 출력 채널로 분할합니다. 하나는 원래의 HART 신호를 유지하고 다른 하나는 HART 신호를 출력하여 순수한 아날로그 신호를 출력합니다. 따라서 사용자는 HRT-370을 적용하여 HART 및 아날로그 전류 데이터 수집 및 처리를보다 쉽고 정확하게 할 수 있습니다.
- 1 아날로그 전류 출력 (HART 신호 필터) 채널
- HART 신호 채널을 통과하여 1 회
- HART 버스트 모드 지원
- 포인트 - 투 - 포인트 HART 모드 지원
- 두 개의 HART 마스터 허용
- 지원 루프 파워 기능 (모듈은 + 30V를 제공함)
- PWR / HART / AO 표시 LED 제공
- 4KV ESD 보호
- 250Ω 부하 저항
- 딘 레일 설치 지원
| HART 인터페이스가있는 아날로그 입력 | |
| HART 커넥터 | 하나의 4 핀 나사 고정 터미널 블록 (LP +, H +, H-) |
| HART 장치 | 2 유선 또는 4 유선 HART 장치 (지점 간) |
| 4KV ESD 보호 | 예 |
| 절연 전압 | 2500 V DC |
| 루프 전원 | 예 (모듈은 + 30V 출력 제공) |
| 보조 전원 | 24V @ 20mA |
| 입력 임피던스 | 250Ω ± 5 % (2W) |
| 아날로그 출력 인터페이스 | |
| 아날로그 출력 커넥터 | 하나의 4 핀 나사 고정 터미널 블록 (IOUT +, IOUT-) |
| 전류 출력 용량 | 외부 + 30V @ 800Ω (싱크) |
| Zero / Span Drift (25 ℃) | 4 ~ 20mA ± 0.1 % FSR |
| Zero / Span Drift (-30 / + 80 ℃) | 4 ~ 20mA ± 0.5 % FSR |
| 응답 시간 | 40ms @ 250 Ω |
| 절연 전압 | 2500V DC |
| 힘 | |
| 전원 공급 장치 | 무제한 +10 ~ +30 V DC |
| 보호 | 전원 역 극성 보호, 과전압 절전 보호 |
| 전력 소비 | 최대 : (20mA) => 30mA DC 에서 > 0.05mA , 1.5W |
| 기구 | |
| 설치 | DIN- 레일 |
| 치수 (W x L x H) | 25 mm x 116 mm x 120 mm |
| LED 디스플레이 | PWR : 모듈 전원 상태 HART : HART 연결 상태 AO : AO 연결 상태 |
| 환경 | |
| 작동 온도. | -25 ℃ ~ +75 ℃ |
| 보관 온도 | -30 ℃ ~ +80 ℃ |
| 습기 | 5 % ~ 95 % RH, 비 응축 |
|
HRT-370
|
HART 신호 필터 (업라이트) (RoHS) |
