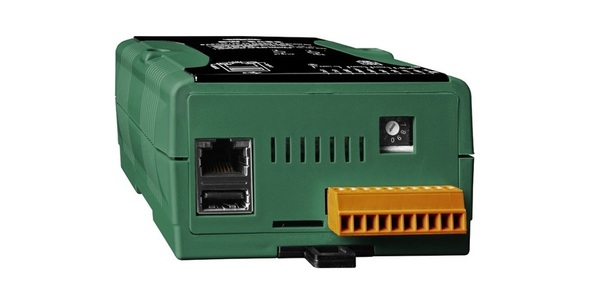

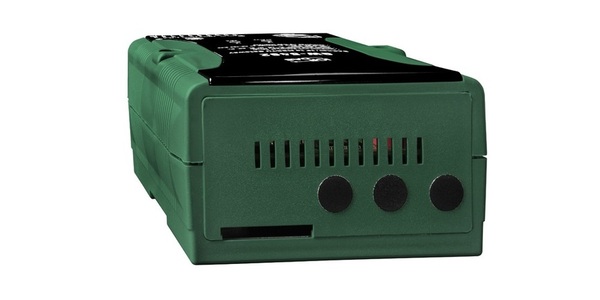

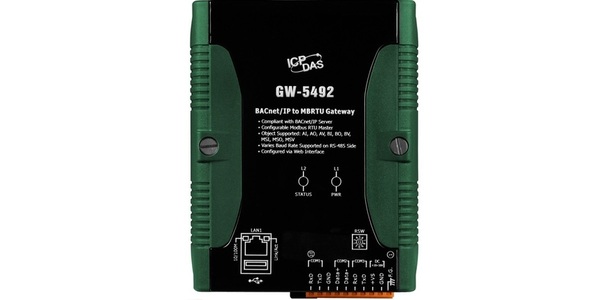

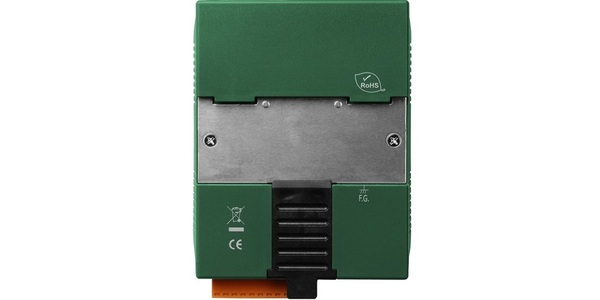

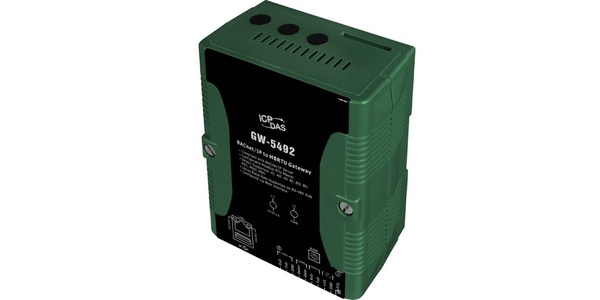

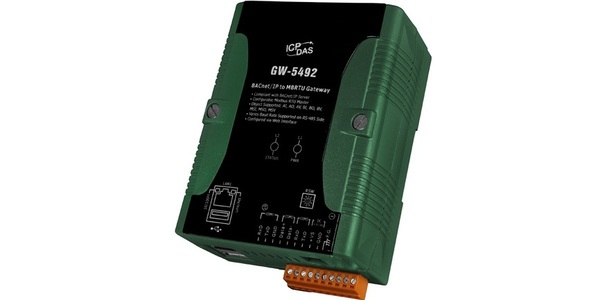

GW-5492 ~ NEW ~

BACnet/IP to Modbus RTU 게이트웨이

GW-5492는 완벽하게 구성 가능한 보편적인 Modbus RTU 대 BACnet/IP 게이트웨이입니다.

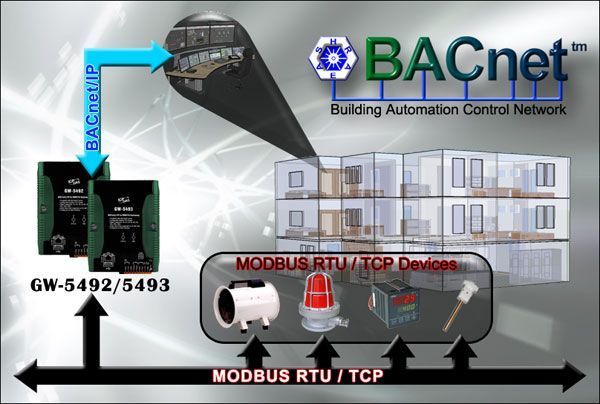

GW-5492에는 BACnet 네트워크에서 Modbus RTU 장치를 액세스 할 수 있게 해주는 BACnet/IP 서버 및 Modbus RTU Master가 포함되어 있습니다.
BACnet (빌딩 자동화 및 제어 네트워킹) 프로토콜은 난방, 환기, 에어컨 제어 등과 같은 어플리케이션을위한 빌딩 자동화 및 제어 시스템의 통신 요구를 충족시키기 위해 특별히 설계되었습니다.
GW-5492는 BACnet 개체 (AI, AO, AV, BI, BO, BV, MSI, MSO, MSV)를 다수 포함하고 있으므로 Modbus RTU 레지스터를 BACnet 개체의 모든 조합에 매핑 할 수 있습니다. 다중 BIBB (DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM, DS-COV-B ... 등)가 지원됩니다. 모든 데이터 전송은 표준 웹 브라우저를 사용하여 구성 할 수 있습니다.

‧ 건물 자동화
‧ 난방, 환기 및 냉방 제어
‧ 조명 제어
‧ 출입 통제
‧ 화재 감지 시스템

일반 기능

• 빠르고 비용 효율적인 네트워크 통합
• PWR/통신 상태 표시 LED 제공
• BACnet을 통해 표준 Modbus 레지스터 읽기/쓰기
• 프로그래밍 필요 없음
• 웹 인터페이스를 통해 구성된 Modbus 레지스터 매핑

BACnet

• BACnet/IP 서버를 완벽하게 준수
• 아날로그 입력, 아날로그 출력, 아날로그 값, 이진 입력, 이진 출력, 이진 값, 다중 상태 입력, 다중 상태 출력 각각 200 개 개체 지원
• DS-RP-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B 등 BIBB (BACnet 상호 운용성 빌딩 블록) , DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B

Modbus RTU

• 완전한 사용자 구성 가능 Modbus RTU 슬레이브
• Modbus 코일, 입력 레지스터, 홀딩 레지스터 지원
• 기능 코드 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x10, 0x0F 지원
• 지원되는 전송 속도 : 2400, 4800, 9600, 19200, 38400, 57600 및 115200bps

• 표준 웹 브라우저를 통해 구성
• Modbus 네트워크 구성 인터페이스 제공
• BACnet 구성 인터페이스 제공

ICPDAD 필드 버스 게이트웨이 비교 표 :
