제품 상세보기
;)
;)
;)
;)

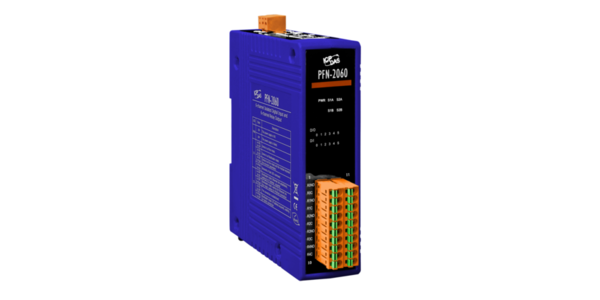

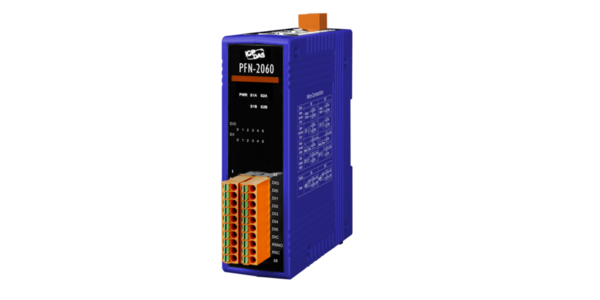

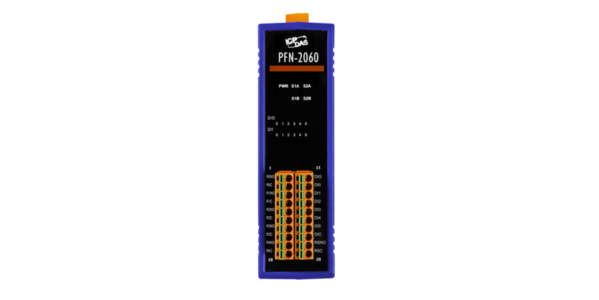

PFN-2060
- 제품명
- PFN-2060
- 용도
- PROFINET (원격 I/O 모듈)
- 특성
- Isolated 6-채널 DI & 6-채널 Relay 출력
- 제조사
- ICPDAS(대만)
 |
|
||||||||||||
PFN-2060은 PROFINET IO 장치 용으로 특별히 설계되었습니다. 6 채널 절연 디지털 입력 및 6 채널 릴레이 출력을 가지며 다양한 산업 어플리케이션에 적합합니다. PROFINET 엔지니어링 도구의 GSDML 파일을 사용하여 액세스하고 구성 할 수 있습니다.
-
공업 자동화
-
공장 자동화
-
공정 자동화
-
기타…
- 프로토콜 : PROFINET IO 장치
- PROFINET 준수 클래스 B 및 RT 클래스 1
- 주기 시간 : 1ms (최소)
- 일반 GSDML 파일 제공 (버전 2.25)
- 파워 온 값 및 안전한 값 지원
- DI ON / OFF 전압 레벨 : + 10 ~ + 50 V DC / + 4 V DC max.
- 4 kV 모든 단자에 ESD 보호 기능 문의
- 광범위한 전원 입력 (+ 10 ~ + 30 V DC ) 및 작동 온도 (-25 ~ + 75 ° C)
ICP DAS는 장치 구성을 위해 PFN_Tool 구성 유틸리티를 제공합니다.
- 장치 검색 기능 제공
- 펌웨어 버전 표시
- 네트워크 매개 변수 구성 지원
- 전원 켜기 값 및 안전 값 설정
| 하드웨어 | |
| CPU | 32 비트 CPU 코어 |
| RAM / 플래시 / EEPROM | 32MB / 4MB / 8KB |
| 지키는 개 | CPU 내장 |
| ESD 보호 | 4 kV 클래스 B |
| PROFINET 인터페이스 | |
| 실험 계획안 | PROFINET IO 장치 |
| 적합성 클래스 | 클래스 B |
| 서비스 | RTC, RTA, CL-RPC, DCP, LLDP, I & M |
| 사이클 시간 | 1 ms (분) |
| 이더넷 인터페이스 | |
| 제어 장치 | 10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX) |

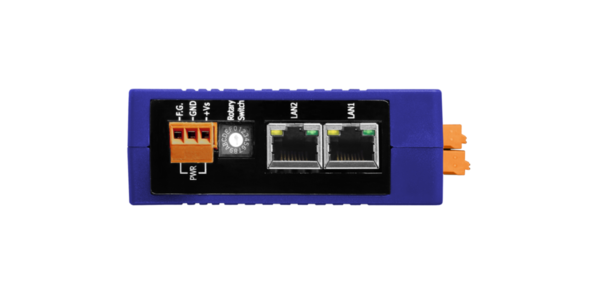

| 커넥터 | RJ-45 x 2 (LED 표시 등), 통합 2 포트 스위치 |
| 서비스 | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN 우선 순위 태깅 |
| 디지털 입력 | |
| 채널 | 6, 건식 접촉 : 출처, 습식 접촉 : 싱크 또는 출처 |
| 건식 접촉 레벨 | Off 전압 레벨 : Open, On 전압 레벨 : GND에 가깝습니다. |
| 습식 접촉 레벨 | 오프 전압 레벨 : 최대 +4 VDC , 전압 레벨 : +10 VDC ~ +50 VDC |
| 디지털 출력 | |
| 채널 | 6, 전원 릴레이, 양식 A 6 |
| 연락처 평점 | AC : 125V@0.6A DC : 30V @ 2A, 110V@0.6A |
| 운영 시간 | 3 ms |
| 릴리스 시간 | 2 ms |
| 총 스위칭 시간 | 10 ms |
| 서지 강도 | 500 VAC (50/60 Hz) |
| 절연 저항 | 1000 MW 분. 500V DC에서 |
| LED | |
| 둥근 LED | PWR LED, S1A LED, S1B LED, S2A LED, S2B LED |
| 힘 | |
| 전원 공급 장치 | 무제한 +10 ~ +30 VDC |
| 보호 | 전원 역 극성 보호, 과전압 절전 보호 |
| 전력 소비 | 4.5 W |
| 기구 | |
| 설치 | DIN- 레일 |
| 치수 | 33 mm x 107 mm x 126 mm (W x L x H) |
| 환경 | |
| 작동 온도. | -25 ~ 75 ℃ |
| 보관 온도 | -30 ~ 80 ℃ |
| 습기 | 10 ~ 90 % RH, 비 응축 |
|
PFN-2060 CR
|
PROFINET I / O 모듈 (절연 된 6 채널 DI 및 6 채널 릴레이 출력) (RoHS) |
