제품 상세보기
;)
;)
;)
;)
;)

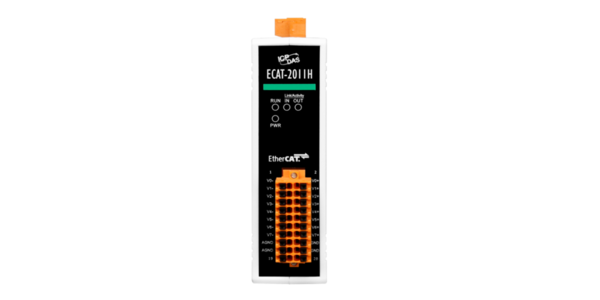

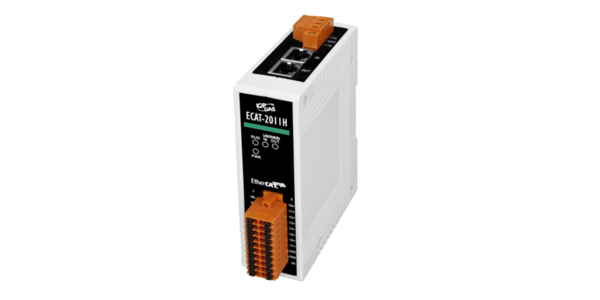

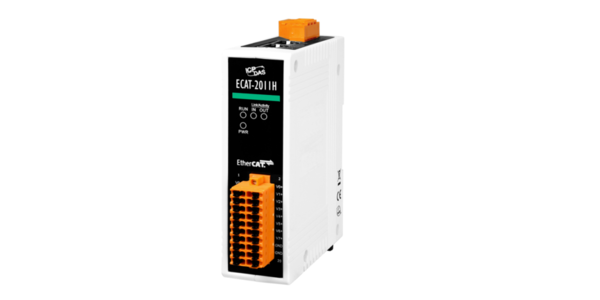

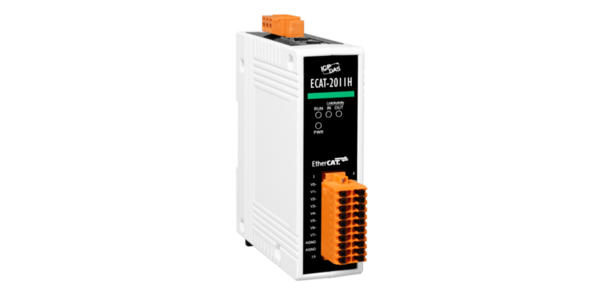

ECAT-2011H
- 제품명
- ECAT-2011H
- 용도
- EtherCAT (원격 I/O 모듈)
- 특성
- Isolated 16-채널/8-채널 AI
- 제조사
- ICPDAS(대만)
 |
|
||||||||||||
ECAT-2000에는 EtherCAT 프로토콜이 장착되어 있으며 장치 설치의 유연성을 허용하고 인프라 및 운영 비용을 줄이는 데이지 체인 연결로 설치됩니다. 모든 모듈은 스타, 라인 또는 링과 같은 네트워크 토폴로지에 배치 될 수 있습니다.
ECAT-2011H는 소프트웨어로 선택할 수있는 8 채널 차동 입력 또는 16 채널 단일 종단 입력에 내장되어 있습니다. 사용자는 공정 데이터를 통해 입력 상태를 얻을 수 있습니다. 적합성 테스트 도구를 통과하고 검증되었으므로 적합한 EtherCAT 마스터 또는 구성자가 간단하게 조작하고 다양한 응용 프로그램을 쉽게 구현할 수 있습니다.
- 반도체 툴
- 금속 성형
- 포장
- 사출 성형
- 조립 시스템
- 인쇄 기계
- 로봇 공학
- 실시간 처리 : EtherCAT
- 강력한 MCU가 효율적인 네트워크 트래픽을 처리합니다.

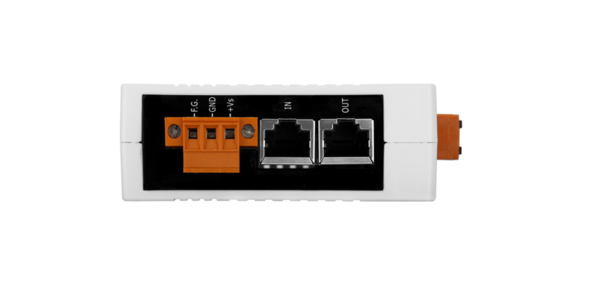

- 2 x RJ-45 버스 인터페이스
- 최대 100m 스테이션 간의 거리 (100BASE-TX)
- 데이지 체인 연결 지원
- EtherCAT 적합성 테스트 도구 검증
- 착탈식 단자대 커넥터
- I / O 상태 LED 표시기
- 내장 디지털 I / O : 8 DI 및 8 DO
- RoHS 준수
- ESD 보호 4 KV 각 채널 별 연락처
| 아날로그 입력 | |
| 채널 | 8/16 |
| 와이어 연결 | 8 차동 또는 16 단일 종단 (소프트웨어 선택 가능 - 주 1 참조) |
| 유형 | 전압, 전류 |
| 범위 |
0 ~ 10V, ± 10V, ± 5V, ± 2.5V, 0 ~ 20mA, ± 20mA, 4 ~ 20mA 또는 ± 4 ~ 20mA (소프트웨어 선택 가능) |
| 해결 | 12 비트 |
| 샘플링 속도 | 채널당 1kHz |
| 정확성 | FSR 0.2 % |
| 개별 채널 구성 | 예 |
| 과전압 보호 | ± 35 VDC |
| +4 ~ 20mA의 개방형 와이어 감지 | 예 |
| 통신 인터페이스 | |
| 커넥터 | 2 x RJ-45 |
| 실험 계획안 | EtherCAT |
| 역간 거리 | 맥스. 100m (100BASE-TX) |
| 데이터 전송 매체 | 이더넷 / EtherCAT 케이블 (최소 CAT 5), 차폐 |
| 힘 | |
| 입력 전압 범위 | 10V ~ 30VDC |
| 전력 소비 | 맥스. 4W |
| 기구 | |
| 설치 | DIN- 레일 |
| 치수 | 110mm x 90mm x 33mm (H x W x D, 커넥터 없음) |
| 케이스 재질 | UL 94V-0 하우징 |
| 환경 | |
| 작동 온도 | -25 ℃ ~ 75 ℃ |
| 보관 온도 | -30 ℃ ~ 80 ℃ |
| 상대 습도 | 10 ~ 90 %, 응축 없음 |
| ESD (IEC 61000-4-2) | 각 채널에 대한 4 KV 접촉 |
| EFT (IEC 61000-4-4) | 신호 : 1 KV Class A; 전력 : 1 KV Class A |
| 서지 (IEC 61000-4-5) | 1 KV 클래스 A |
|
ECAT-2011H CR
|
EtherCAT 슬레이브 I / O 모듈, 16 채널 / 8 채널 AI (RoHS) |
