제품 상세보기
;)
;)
;)
;)
;)

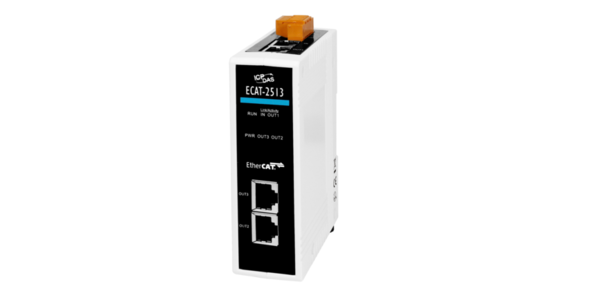

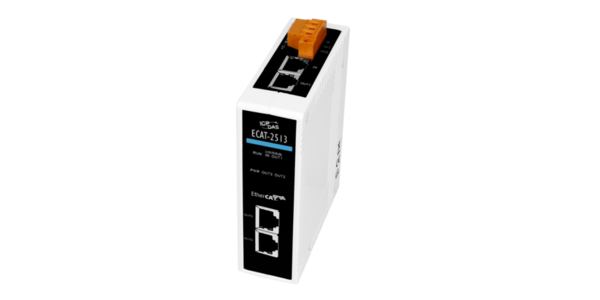

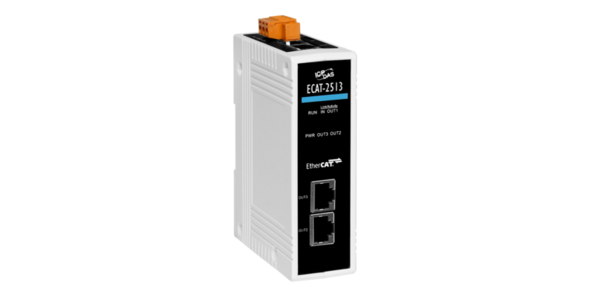

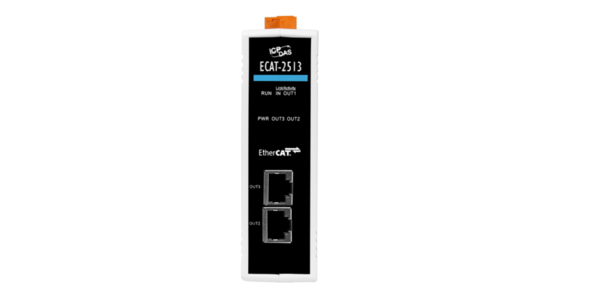

ECAT-2512/ECAT-2513
- 제품명
- ECAT-2512/ECAT-2513
- 용도
- EtherCAT (슬레이브 모듈)
- 특성
- 1 IN; 2-OUT EtherCAT Junction Slave 모듈
- 제조사
- ICPDAS(대만)
|
|
|||||||||||||
ECAT-2512 및 ECAT-2513은 1 : 2 포트 및 1 : 3 포트 EtherCAT 접합 슬레이브입니다. 그들은 데이지 체인 및 분기로 유연한 배선을 실현하도록 설계되었습니다.
ECAT-2512 / 2513은 표준 이더넷 스위치로 사용할 수 없습니다.
이점 1 : 데이지 체인을 지점 토폴로지로 변환
EtherCAT 접점 슬레이브는 분기 토폴로지를 실현할 수 있습니다. 그들은 데이지 체인 토폴로지보다 케이블 링을 쉽게 만듭니다.
이점 2 : 디버깅 효율성 향상
슬레이브 장치가 작동하지 않거나 케이블이 분리 된 경우 동일한 네트워크의 다음 슬레이브 장치가 모두 마스터 컨트롤러와 통신하지 않습니다.
EtherCAT junction 슬레이브를 사용하면 모든 슬레이브 장치를 분리 된 섹션으로 연결할 수 있습니다. 하나의 슬레이브 장치에 장애가 발생하면 동일한 섹션의 슬레이브 장치에만 영향을줍니다. EtherCAT junction 슬레이브는 다른 섹션의 슬레이브 장치를 마스터 컨트롤러와 통신 상태로 유지합니다. 별도로 디버깅을 수행하여 디버깅 효율성을 높일 수 있습니다.
- 강력한 MCU가 효율적인 네트워크 트래픽을 처리합니다.
- 최대 100m 스테이션 간의 거리 (100BASE-TX)
- 데이지 체인 및 스타 연결 지원
- EtherCAT 적합성 테스트 도구 검증
- ESD 보호 4 KV 각 포트에 대한 문의
| 모델 | ECAT-2512 | ECAT-2513 |
| 실험 계획안 | ||
| EtherCAT | ||
| 통신 인터페이스 | ||
| 포트 수 | RJ-45 x 3 (1 IN; 2-OUT) | RJ-45 x 4 (1 IN; 3-OUT) |
| 노드 수 | 1 | 2 |
| 데이터 전송 매체 | 이더넷 / EtherCAT 케이블 (최소 CAT 5e) | |
| 역간 거리 | 맥스. 100m (100BASE-TX) | |
| 전원 입력 | ||
| 리던던트 입력 범위 | +12 ~ +48 VDC | |
| 전력 소비 | 0.06A @ 24VDC | |
| 보호 | 역전 극성 보호 | |

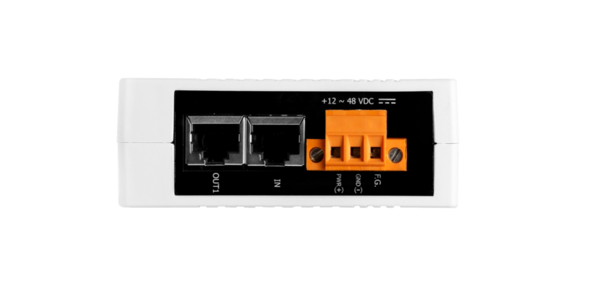

| 커넥터 | 3 핀 탈착식 터미널 블록 (5.08mm) | |
| 기구 | ||
| 치수 | 110mm x 90mm x 33mm (높이 x 가로 x 세로) | |
| 설치 | DIN- 레일 | |
| 환경 | ||
| 작동 온도 | -25 ° C ~ + 75 ° C | |
| 보관 온도 | -30 ° C ~ + 80 ° C | |
| 주변 상대 습도 | 10 ~ 90 % RH, 비 응축 | |
|
ECAT-2512 CR
|
1 IN; 2-OUT EtherCAT 접합 슬레이브 모듈 (RoHS) |
|
ECAT-2513 CR
|
1 IN; 3-OUT EtherCAT 접합 슬레이브 모듈 (RoHS) |
