제품 상세보기
;)
;)
;)
;)
;)

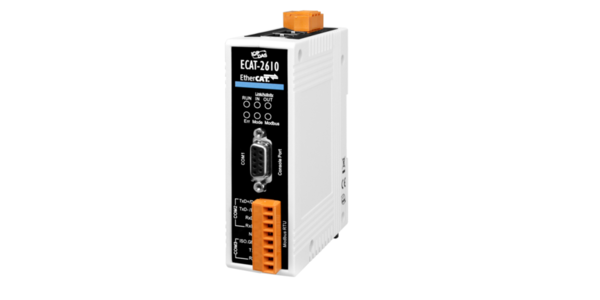

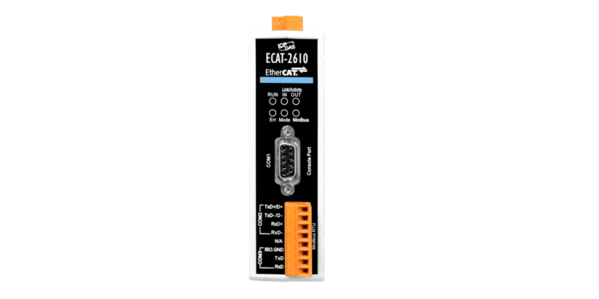

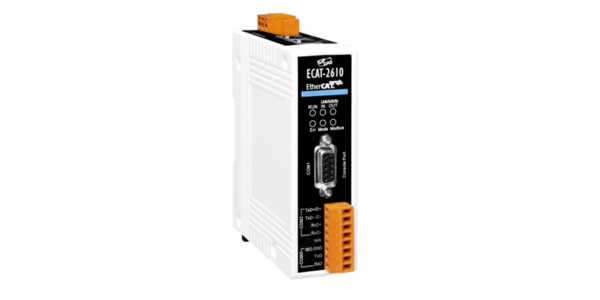

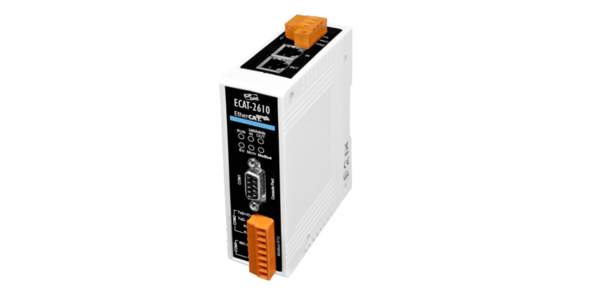

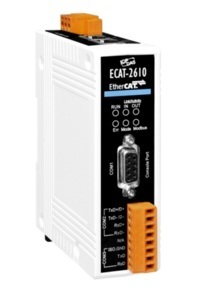

ECAT-2610
- 제품명
- ECAT-2610
- 용도
- EtherCAT (게이트웨이)
- 특성
- EtherCAT to Modbus RTU 게이트웨이
- 제조사
- ICPDAS(대만)
|
||||||||||||
기존 장치를 수정할 필요 없이, 시리얼(RS-232/422/485) 기반 산업용 장치 및 장비를 EtherCAT 제어 시스템에 통합할 수 있습니다. 연결하고 설정하기만 하면 모든 작업이 완료됩니다.

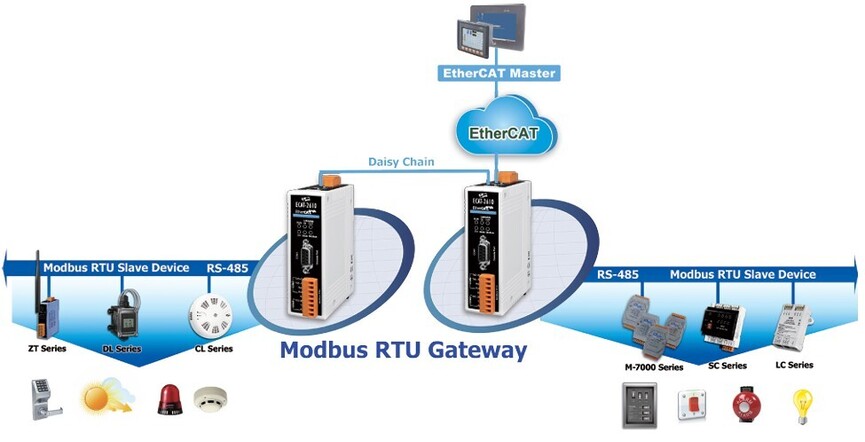

ECAT-2610 커뮤니케이터(Communicator)는 네트워크 기능이 없는 산업용 장치와 장비를 EtherCAT에 연결해 주는 검증되고 신뢰할 수 있는 프로토콜 변환 게이트웨이입니다. 이 게이트웨이는 지능형 프로토콜 변환을 수행하여 시리얼 데이터를 마스터 PLC/컨트롤러가 쉽게 처리할 수 있는 I/O 데이터로 변환하여 제공합니다.
* EtherCAT®은 독일 Beckhoff Automation GmbH가 라이선스를 보유한 등록 상표이자 특허 기술입니다.
● 강력한 MCU가 효율적인 네트워크 트래픽 처리

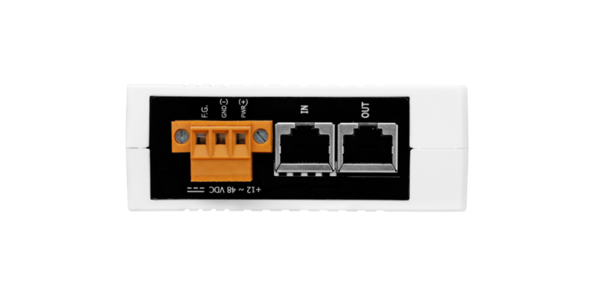

● 2 x RJ-45 버스 인터페이스
● EtherCAT에 RS-232/422/485 시리얼 장치 통합
● 시스템 통합 장치가 탑재된 최신 EtherCAT 통신 구조에 맞게 재구성 가능
● 연결된 장치에 하드웨어 또는 소프트웨어를 변경하지 않아도됨
● EtherCAT을 지원하여 모든 PLC와 호환 가능
● 완전한 시리얼 프로토콜 변환을 수행하며 PLC 기능 블록이 필요하지 않음
● 최대 256 WORD 입력 및 256 WORD 출력 데이터 지원
● 최대 전송 속도 115200bps 지원
| 통신 인터페이스 | ||
| RJ-45 포트 |
RJ-45 x 1 스테이션 간 거리 : 최대 100m (100BASE-TX) 데이터 전송 매체 : 이더넷/EtherCAT 케이블 (최소 CAT 5e)
|
|
| 시리얼 인터페이스 | RS-232 | RS-232, RS-422 및 RS-485는 동시에 사용할 수 없음
|
| RS-422 | ||
| RS-485 | ||
| 전원 입력 | ||
| 리던던트 입력 범위 | +12 ~ +48 VDC | |
| 소비 전력 | 0.1A @ 24VDC | |
| 보호 | 역전 극성 보호 | |
| 커넥터 | 3-핀 탈착식 터미널 블록 (5.08 mm) | |
| 기계 | ||
| 치수 | 110 mm x 90 mm x 33 mm (높이 x 가로 x 세로) | |
| 설치 | DIN-Rail | |
| 환경 | ||
| 작동 온도 | -25 °C ~ + 75 °C | |
| 보관 온도 | -30 °C ~ + 80 °C | |
| 상대 습도 | 10 ~ 90 % RH, 비 응축 | |
| ECAT-2610 CR | EtherCAT to Modbus RTU 게이트웨이 (RoHS) |
